本发明公开了一种垂直建筑墙壁植物挡风装置，包括种植平台，所述种植平台上设有种植槽，所述种植槽内种植有植物，所述种植平台的两侧均设有进风通道，所述进风通道的通道口安装有风压阀门，所述进风通道内迎风向安装有叶轮，所述进风通道的内壁位于叶轮的位置处设有环形槽，所述叶轮的尖端处位于环形槽内，所述叶轮的叶片之间固定有滑杆，所述滑杆的末端滑动连接有摩擦块，位于上方所述环形槽的内壁固定有导热板，所述导热板与摩擦块相接触，所述种植槽的两侧均设有装置腔，所述导热板的一部分延伸至装置腔内，所述装置腔内装有蒸发液。本发明结构合理，能够在大风天气下升起挡风装置抵御大风，避免植物被连根拔起吹落造成危险。
权利要求
1.一种垂直建筑墙壁植物挡风装置，包括种植平台(1)，其特征在于，所述种植平台(1)上设有种植槽(2)，所述种植槽(2)内种植有植物，所述种植平台(1)的两侧均设有进风通道(3)，所述进风通道(3)的通道口安装有风压阀门(4)，所述进风通道(3)内迎风向安装有叶轮(5)，所述进风通道(3)的内壁位于叶轮(5)的位置处设有环形槽(6)，所述叶轮(5)的尖端处位于环形槽(6)内，所述叶轮(5)的叶片之间固定有滑杆(7)，所述滑杆(7)的末端滑动连接有摩擦块(8)，位于上方所述环形槽(6)的内壁固定有导热板(9)，所述导热板(9)与摩擦块(8)相接触，所述种植槽(2)的两侧均设有装置腔(10)，所述导热板(9)的一部分延伸至装置腔(10)内，所述装置腔(10)内装有蒸发液，所述装置腔(10)的内壁安装有伸缩套筒(11)，所述伸缩套筒(11)的各套筒之间滑动密封设置，所述伸缩套筒(11)的最后一节套筒内密封固定有挡风板(12)。
2.根据权利要求1所述的一种垂直建筑墙壁植物挡风装置，其特征在于，所述进风通道(3)的通道口安装有集风罩(16)。
3.根据权利要求1所述的一种垂直建筑墙壁植物挡风装置，其特征在于，所述摩擦块(8)的外侧壁弧形设置，所述导热板(9)位于环形槽(6)内的部分弧形设置且安装有摩擦片。
4.根据权利要求1所述的一种垂直建筑墙壁植物挡风装置，其特征在于，所述挡风板(12)内设有装置通道(13)，所述装置通道(13)内固定有折叠气囊(14)，所述折叠气囊(14)的下端与装置腔(10)连通，所述折叠气囊(14)的外侧壁膨胀系数大于内侧壁的膨胀系数，所述折叠气囊(14)上均布有多个透光孔，所述折叠气囊(14)的外表面涂有黑色涂料。
说明书
一种垂直建筑墙壁植物挡风装置
技术领域
[0001]本发明涉及垂直建筑技术领域，尤其涉及一种垂直建筑墙壁植物挡风装置。
背景技术
[0002]目前城市人口越来越多，房屋的高度也越来越高，城市的绿化率随着人口增多使得植物种植的土地减少，现在出现了一种垂直建筑，即环绕建筑物安装有多个种植平台，种植平台上种植较多的植物，这大大的提高了城市的绿化率和空气质量。
[0003]但是由于植物直接种植在建筑物的四周的种植平台上，当遇到大风天气时，种植平台上未安装挡风装置，当植物承受不住较大风力时，很可能被连根拔起，连根拔起的植物在空中坠落可能会砸中路人或者砸坏别的设施，所以需要在种植平台上安装挡风装置。
发明内容
[0004]本发明的目的是为了解决现有技术中存在的缺点，而提出的一种垂直建筑墙壁植物挡风装置，其能够在大风天气下升起挡风装置抵御大风，避免植物被连根拔起吹落造成危险。
[0005]为了实现上述目的，本发明采用了如下技术方案：
[0006]一种垂直建筑墙壁植物挡风装置，包括种植平台，所述种植平台上设有种植槽，所述种植槽内种植有植物，所述种植平台的两侧均设有进风通道，所述进风通道的通道口安装有风压阀门，所述进风通道内迎风向安装有叶轮，所述进风通道的内壁位于叶轮的位置处设有环形槽，所述叶轮的尖端处位于环形槽内，所述叶轮的叶片之间固定有滑杆，所述滑杆的末端滑动连接有摩擦块，位于上方所述环形槽的内壁固定有导热板，所述导热板与摩擦块相接触，所述种植槽的两侧均设有装置腔，所述导热板的一部分延伸至装置腔内，所述装置腔内装有蒸发液，所述装置腔的内壁安装有伸缩套筒，所述伸缩套筒的各套筒之间滑动密封设置，所述伸缩套筒的最后一节套筒内密封固定有挡风板。
[0007]优选地，所述进风通道的通道口安装有集风罩。
[0008]优选地，所述摩擦块的外侧壁弧形设置，所述导热板位于环形槽内的部分弧形设置且安装有摩擦片。
[0009]优选地，所述挡风板内设有装置通道，所述装置通道内固定有折叠气囊，所述折叠气囊的下端与装置腔连通，所述折叠气囊的外侧壁膨胀系数大于内侧壁的膨胀系数，所述折叠气囊上均布有多个透光孔，所述折叠气囊的外表面涂有黑色涂料。
[0010]本发明与现有技术相比，其有益效果为：
[0011]1、设置有风压阀门，能够在大风天气对植物造成威胁时自动打开，进风通道内安装有叶轮，叶轮上安装有摩擦块，环形槽内安装有与摩擦块相接触的导热板，导热板加热蒸发液，蒸发液蒸发膨胀将挡风板升起进行挡风，结构简单，能够根据风速的大小实现挡风板的升降高度，提高挡风效果，避免风将植物连根拔起坠落造成危险。
[0012]2、设置有折叠气囊，在夏天太阳照射强度大时，蒸发液自然蒸发使折叠气囊膨胀打开为植物进行遮阳。
附图说明

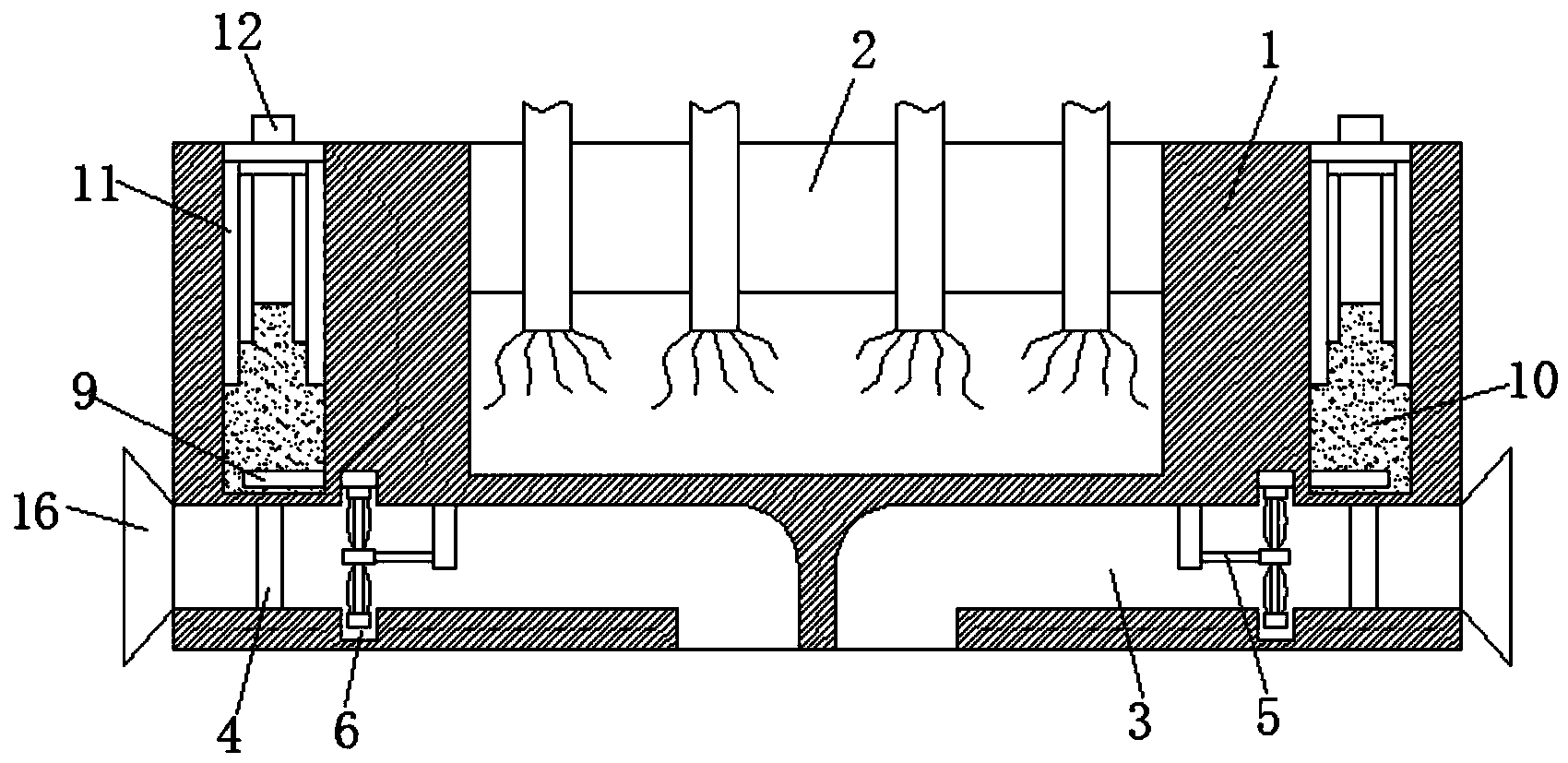

[0013]图1为本发明提出的一种垂直建筑墙壁植物挡风装置的结构示意图；
[0014]图2为本发明提出的一种垂直建筑墙壁植物挡风装置的叶轮结构示意图；
[0015]图3为本发明提出的一种垂直建筑墙壁植物挡风装置的实施例二示意图。
[0016]图中：1种植平台、2种植槽、3进风通道、4风压阀门、5叶轮、6环形槽、7滑杆、8摩擦块、9导热板、10装置腔、11伸缩套筒、12挡风板、13装置通道、14折叠气囊、15透光孔、16集风罩。
具体实施方式
[0017]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
[0018]实施例一：
[0019]参照图1-2，一种垂直建筑墙壁植物挡风装置，包括种植平台1，种植平台1上设有种植槽2，种植槽2内种植有植物，种植平台1的两侧均设有进风通道3，进风通道3的通道口安装有风压阀门4，进风通道3内迎风向安装有叶轮5，进风通道3的内壁位于叶轮5的位置处设有环形槽6，叶轮5的尖端处位于环形槽6内，叶轮5的叶片之间固定有滑杆7，滑杆7的末端滑动连接有摩擦块8，位于上方环形槽6的内壁固定有导热板9，导热板9与摩擦块8相接触，将导热板9设置在环形槽6内，能够有效降低热量随进风通道3内的风而流失。种植槽2的两侧均设有装置腔10，导热板9的一部分延伸至装置腔10内，装置腔10内装有蒸发液，装置腔10的内壁安装有伸缩套筒11，伸缩套筒11的各套筒之间滑动密封设置，伸缩套筒11的最后一节套筒内密封固定有挡风板12。
[0020]本发明中，进风通道3的通道口安装有集风罩16，保证进风量的充足。摩擦块8的外侧壁弧形设置，导热板9位于环形槽6内的部分弧形设置且安装有摩擦片，弧形设置使接触面积增大，摩擦生热的效率高，且不会影响叶轮5的正常转动。
[0021]本发明中，当风速较大时，达到风压阀门4的启闭值，使风压阀门4打开进入进风通道3内，带动叶轮5转动，滑杆7上的摩擦块8不停地摩擦导热板9，导热板9将热量传至装置腔10内，温度不停的升高，使蒸发液蒸发膨胀，由于伸缩套筒11之间的套筒以及挡风板12之间滑动密封设置，当蒸发液蒸发的气体量达到一定程度时，将伸缩套筒11伸缩，挡风板12被抵出装置腔10进行挡风，风速越快，摩擦的越快，从而使温度越高，蒸发液蒸发的程度越高，从而使挡风板12升的越高，挡风效果也更佳，值得注意的是，由于摩擦块8与滑杆7的末端滑动连接，风速越快，叶轮5转动的越快，离心力增大，从而使摩擦块8与导热板9接触的更加紧密，产热效率也更高，从而在风速较大的情况下使挡风板12能够快速的升高进行挡风。
[0022]实施例二：
[0023]如图3，本实施例中，挡风板12内设有装置通道13，装置通道13内固定有折叠气囊14，折叠气囊14的下端与装置腔10连通，折叠气囊14的外侧壁膨胀系数大于内侧壁的膨胀系数，折叠气囊14上均布有多个透光孔，折叠气囊14的外表面涂有黑色涂料。
[0024]本实施例中，在夏天由于日照强度大，植物经过暴晒后很容易晒死。夏天温度较高，蒸发液也会部分的蒸发，蒸发的气体不足以将伸缩套筒11抵出，蒸发的气体进入折叠气囊14内进行充气，折叠气囊14膨胀伸缩离开装置通道13，由于折叠气囊14的外侧壁膨胀系数大于内侧壁的膨胀系数，以折叠气囊14外侧的膨胀程度大于内侧的膨胀程度，从而使折叠气囊14弯曲遮挡在植物的上方进行遮阳，折叠气囊14上均布有多个透光孔15，保证正常的光照；当日照强烈时，温度也随之升高，蒸发液的蒸发程度增大，进入折叠气囊14内的气体量增多，折叠气囊14的膨胀程度增大，从而使透光孔15的孔径变小，降低透光率。
[0025]以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
