本专利申请公开了具有自清洁功能的路由器，包括路由本体，还包括用来放置路由本体的支撑框；所述支撑框包括用来支撑路由本体的底板，设置在底板上的支撑柱和与各个支撑柱连接的顶框；所述顶框与两侧的支撑柱之间连通有滑道；所述支撑框上通过滑道滑动连接有用来静电吸尘的吸尘板；所述吸尘板沿着滑道二百七十度翻转；所述底板上设置有用来在吸尘板翻转终点位置处对吸尘板进行振动除尘的抽拉板。本申请可以自动清洁路由本体上的灰尘。
权利要求
1.具有自清洁功能的路由器，包括路由本体；其特征在于：还包括用来放置路由本体的支撑框；所述支撑框包括用来支撑路由本体的底板，设置在底板上的四个支撑柱和与四个支撑柱连接的顶框；所述路由本体的两侧分别设置有一组贯穿同侧的两个支撑柱和顶框的滑道；所述支撑框上通过滑道滑动连接有用来静电吸尘的吸尘板，所述吸尘板包括产生静电的第一静电网以及与覆盖在第一静电网外侧的反射板；所述反射板与第一静电网之间通过绝缘器件连接；所述吸尘板可沿着滑道二百七十度翻转；所述底板上设置有用来在吸尘板翻转至终点位置处对吸尘板进行振动除尘的抽拉板，所述抽拉板上设有用来间歇产生静电的第二静电网；所述底板的外侧设置有凹槽，所述抽拉板与凹槽的槽底之间连接有弹簧；所述抽拉板上设置有永磁铁片，所述槽底上设置有通电后与永磁铁片产生相同磁性的电磁铁；所述底板内设置定时启动的微控制器，所述微控制器分别控制驱动轮、电磁铁、第一静电网和第二静电网工作。
2.根据权利要求1所述的具有自清洁功能的路由器，其特征在于：所述吸尘板上设置有用来沿着滑道进行滑动的驱动轮。
3.根据权利要求1所述的具有自清洁功能的路由器，其特征在于：所述反射板为向外凸的弧形结构。
说明书
具有自清洁功能的路由器
技术领域
[0001]本发明涉及路由器领域，具体涉及一种具有自清洁功能的路由器。
背景技术
[0002]路由器是我们日常使用的用来接入因特网的网络连接设备。由于现在环境污染比较严重，空气中的灰尘容易沉积在路由器的表面，影响路由器的散热性能，使路由器无法正常散热，严重时甚至会造成路由器内部温度过高而出现路由器死机或处理数据非常缓慢的情况。而且，对于无线路由器来说，沉积的灰尘还会阻碍无线网络信号的传输，减弱了网络信号的连接强度，使用户在使用时网络数据处理缓慢。此外，沉积的灰尘也会极大地影响路由器的外观，给人不美观的感受。
[0003]现在的路由器没有能够进行自我清洁的功能。在使用时，往往需要使用者定期对路由器进行清洁。操作十分麻烦。且使用者在清洁时多使用抹布或者刷子来将路由器上的灰尘刷掉，但是在刷掉灰尘的同时，部分灰尘又会漂浮在空气中对路由器形成二次污染。
[0004]因此，现在急需研制出一种具有自我清洁功能的路由器，不仅能够清理自身的灰尘，还能有效防止清理过程中的二次污染。
发明内容
[0005]本发明意在提供一种具有自清洁功能的路由器。
[0006]为达到以上目的，提供如下方案：
[0007]方案一：具有自清洁功能的路由器，包括路由本体；还包括用来放置路由本体的支撑框；所述支撑框包括用来支撑路由本体的底板，设置在底板上的四个支撑柱和与四个支撑柱连接的顶框；所述路由本体的两侧分别设置有一组贯穿同侧的两个支撑柱和顶框的滑道；所述支撑框上通过滑道滑动连接有用来静电吸尘的吸尘板；所述吸尘板可沿着滑道二百七十度翻转；所述底板上设置有用来在吸尘板翻转至终点位置处对吸尘板进行振动除尘的抽拉板。
[0008]名词解释：
[0009]终点位置：指吸尘板在翻转后停止，不再向同一方向继续转动的位置。
[0010]外侧：指远离路由器的一侧。
[0011]使用原理：
[0012]使用时，路由器放置在支撑框的底板上。设置在支撑框上的吸尘板通过静电将路由器周围空气中的灰尘吸附到吸尘板上，避免灰尘落到路由器上造成灰尘沉积。当吸尘板吸附满灰尘后，将吸尘板沿着设置在支撑柱和顶框上的滑道滑动，使吸尘板从顶框的一侧二百七十度翻转到顶框的另一侧。在吸尘板翻转终点位置处，吸尘板停止不动。此时，底板位于吸尘板的下方。底板上的抽拉板也位于吸尘板的下方。抽拉板对吸尘板进行振动除尘，将吸尘板上的灰尘都抖落到抽拉板上。此时，将一个用来收集灰尘的塑料袋或者布袋放置在抽拉板上，就可以将从吸尘板上抖落的灰尘进行收集，然后将收集的灰尘进行集中倾倒。
[0013]有益效果：
[0014]
1.本发明通过吸尘板静电吸尘，有效避免了空气中灰尘直接落到路由器上。因为静电可以吸附包括灰尘在内的细微颗粒，路由器周围空气中的灰尘在落到路由器之前就已经被吸尘板吸附住，从根本上避免了灰尘沉积的问题。使路由器不会因为灰尘沉积而造成发热或者影响无线网络信号等问题。
[0015]
2.所述顶框与两侧的支撑柱之间连通有滑道，所述吸尘板沿着滑道二百七十度翻转。吸尘板通过滑道从顶框的一侧滑动到顶框的另一侧，可以使吸尘板在一个位置上进行灰尘吸附，在另一个位置上进行灰尘清理。方便对吸尘板上的灰尘进行集中收集处理。而顶框和支撑柱上设置可供吸尘板二百七十度翻转的滑道，则可以根据具有自清洁功能的路由器的实际安装位置和防尘需要，来调节吸尘板在吸附灰尘时的位置。增强本发明在不同安装环境的适用性。
[0016]
3.所述底板上设置有用来在吸尘板翻转终点位置处对吸尘板进行振动除尘的抽拉板，底板在吸尘板的下方，底板上的抽拉板也在吸尘板的下方。抽拉板使吸尘板产生振动，将吸尘板上的灰尘直接掉落在抽拉板上。通过在抽拉板上铺设塑料袋或者布袋等灰尘收集装置，可以快速地将吸尘板上的灰尘清理掉，使吸尘板可以持续吸附更多的灰尘，同时使被清理掉的灰尘被收集装置收集起来集中处理。
[0017]
4.本发明的路由器具有自清洁功能，有效避免了灰尘沉积带来的各种问题。
[0018]方案二：进一步，所述吸尘板上设置有用来沿着滑道进行滑动的驱动轮。
[0019]吸尘板通过设置在吸尘板上的驱动轮，带动其沿着滑道运动翻转。
[0020]方案三：进一步，所述底板的外侧设置有凹槽，所述抽拉板与凹槽的槽底之间连接有弹簧；所述抽拉板上设置有永磁铁片，所述槽底上设置有通电后与永磁铁片产生相同磁性的电磁铁。
[0021]通过弹簧，可以将抽拉出凹槽的抽拉板拉回凹槽中进行复位。当需要使用抽拉板的时候，通过将槽底上设置的电磁铁通电，电磁铁产生与永磁铁片相同的磁性。根据同性相斥的原理，电磁铁和永磁铁片产生的磁力推动设置有永磁铁片的抽拉板向外运动，将抽拉板推出凹槽中。方便被推出的抽拉板振动吸尘板，并接收吸尘板上落下的灰尘。
[0022]方案四：进一步，所述吸尘板包括产生静电的第一静电网以及与覆盖在第一静电网外侧的反射板；所述反射板与第一静电网之间通过绝缘器件连接。
[0023]吸尘板通过第一静电网产生的静电来吸附灰尘。而与第一静电网平行设置的反射板通过绝缘器件与第一静电网连接，反射板不带电，但反射板阻挡灰尘使第一静电网更容易吸附被阻挡在其周围的灰尘。反射板还能够使无线路由器的无线网络信号被反射，使反射板的相对面的无线网络信号增强，起到无线网络信号的定向增强作用。
[0024]方案五：进一步，所述反射板为向外凸的弧形结构。
[0025]即反射板向远离路由器的方向凸起，反射板呈包裹状地包围着路由器。相对于无线路由器的无线网络信号，反射板靠近无线路由器的反射面为一个凹面结构，根据凹面反射聚拢的原理，使路由器的无线网络信号在反射的同时被聚拢，进一步对无线网络信号进行定向增强。
[0026]方案六：进一步，所述抽拉板上设有用来间歇产生静电的第二静电网。
[0027]抽拉板上的第二静电网间歇地产生静电，使吸尘板随着间歇产生的静电而间歇式地受力，由此使吸尘板产生振动。抖落的灰尘被第二静电网吸附，可以快速被吸附到第二静电网或者设置在第二静电网上的诸如布袋、塑料袋等被第二静电网同化后同样带静电的收集装置中。通过第二静电网的间歇吸附，不仅能够快将吸尘板上的灰尘清理干净，还能因为静电吸附的原因避免灰尘飘散到空气中造成二次污染。
[0028]方案七：进一步，所述底板内设置定时启动的微控制器，所述微控制器分别控制驱动轮、电磁铁、第一静电网和第二静电网工作。
[0029]通过设置的定时启动的微控制器，控制驱动轮、电磁铁、第一静电网和第二静电网定时启动工作。使整个具有自清洁功能的路由器定时清理路由器周围和路由器上的灰尘，并定时清理吸尘板上的灰尘。整个过程自动进行，避免手动定期清理的麻烦。
附图说明

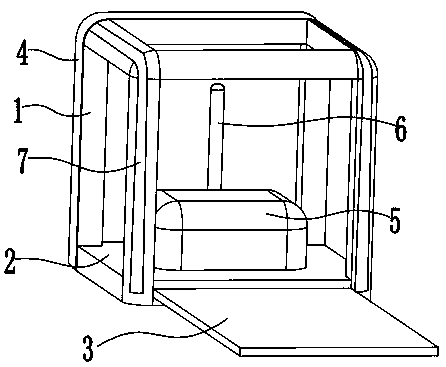

[0030]图1为本发明实施例的结构示意图。
[0031]图2为图1的左视图。
具体实施方式
[0032]下面通过具体实施方式对本发明作进一步详细的说明：
[0033]说明书附图中的附图标记包括：支撑框1、底板2、抽拉板3、吸尘板4、路由本体5、天线6、滑道7、驱动轮8。
[0034]如图1和图2所示，具有自清洁功能的路由器，包括路由器和用来放置路由器的支撑框1；路由器可以是一般的路由器，也可以是现在通用的无线路由器。而无线路由器一般包括路由本体5和连接在路由本体5上用来传输无线网络信号的天线6。
[0035]支撑框1包括用来支撑放置路由本体5的底板2，安装在底板2上的四个支撑柱和与四个支撑柱连接的与底板2相对设置的矩形顶框。
[0036]如图1所示，顶框与前侧和后侧的两个支撑柱之间连通有滑道7；即，矩形顶框的左侧边和前后两侧位于左方的支撑柱之间连通了一个滑道7，而矩形顶框的右侧边和前后两侧位于右方的支撑柱之间连通了一个滑道7。两个滑道7相互平行。
[0037]支撑框1上通过滑道7滑动连接有用来静电吸尘的吸尘板4；吸尘板4沿着滑道7从顶框的后侧二百七十度翻转到顶框的前侧；底板2上设置有用来在吸尘板4翻转终点位置处对吸尘板4进行振动除尘的抽拉板3。翻转终点位置为顶框前侧的支撑柱上滑道7的截止位置。无线路由器的天线6远离翻转终点位置。即，平时吸尘板4在天线6后面，当需要清洁吸尘板4时，吸尘板4翻转到天线6前面远离天线6的位置。
[0038]吸尘板4底面的上与两个滑道7对应的位置上安装有用来沿着滑道7进行滑动的驱动轮8。其中每个滑道7上有两个设置在吸尘板4上的驱动轮8。
[0039]吸尘板4通过设置在吸尘板4上的四个驱动轮8，带动其沿着平稳地沿着两个滑道7运动翻转。
[0040]底板2的前侧开有有凹槽，抽拉板3与凹槽的槽底之间连接有弹簧；抽拉板3上设置有永磁铁片，槽底上设置有通电后与永磁铁片产生相同磁性的电磁铁。
[0041]通过弹簧，可以将抽拉出凹槽的抽拉板3拉回凹槽中进行复位。当需要使用抽拉板3的时候，通过将槽底上设置的电磁铁通电，电磁铁产生与永磁铁片相同的磁性。根据同性相斥的原理，电磁铁和永磁铁片产生的磁力推动设置有永磁铁片的抽拉板3向外运动，将抽拉板3推出凹槽中。方便被推出的抽拉板3振动吸尘板4，并接收吸尘板4上落下的灰尘。
[0042]吸尘板4包括产生静电的第一静电网以及与覆盖在第一静电网外侧的反射板；反射板与第一静电网之间通过绝缘器件连接。
[0043]吸尘板4通过第一静电网产生的静电来吸附灰尘。而与第一静电网平行设置的反射板通过绝缘器件与第一静电网连接，反射板不带电，但反射板阻挡灰尘使第一静电网更容易吸附被阻挡在其周围的灰尘。反射板还能够使无线路由器的无线网络信号被反射，使反射板的相对面的无线网络信号增强，起到无线网络信号的定向增强作用。
[0044]反射板为向外凸的弧形结构。即反射板向远离路由器的方向凸起，反射板呈包裹状地包围着路由器。相对于无线路由器的无线网络信号，反射板靠近无线路由器的反射面为一个凹面结构，根据凹面反射聚拢的原理，使路由器的无线网络信号在反射的同时被聚拢，进一步对无线网络信号进行定向增强。
[0045]抽拉板3上设有用来间歇产生静电的第二静电网。抽拉板3上的第二静电网间歇地产生静电，使吸尘板4在随着间歇产生的静电而间歇式地受力，由此使吸尘板4产生抖动。抖落的灰尘被第二静电网吸附，可以快速被吸附到第二静电网或者设置在第二静电网上的诸如布袋、塑料袋等被第二静电网同化后同样带静电的收集装置中。通过第二静电网的间歇吸附，不仅能够快将吸尘板4上的灰尘清理干净，还能因为静电吸附的原因避免灰尘飘散到空气中造成二次污染。
[0046]底板2内设置定时启动的微控制器，微控制器分别控制驱动轮8、电磁铁、第一静电网和第二静电网工作。通过设置的定时启动的微控制器，控制驱动轮8、电磁铁、第一静电网和第二静电网定时启动工作。使整个具有自清洁功能的路由器定时清理路由器周围空气和路由器上的灰尘，并定时清理吸尘板4上的灰尘。整个过程自动进行，避免需要人工手动定期清理的麻烦。
[0047]使用时，路由本体5放置在支撑框1的底板2上。吸尘板4滑动到天线6后面靠近天线6的位置处。微控制器控制吸尘板4上的第一静电网启动。第一静电网通过静电将路由器周围空气中的灰尘吸附到吸尘板4上，避免灰尘落到路由器上造成灰尘沉积。同时，反射板将天线6发射出的无线网络信号进行聚拢反射。当吸尘板4上的吸附满灰尘后，根据微控制器上预先设置的定时程序，启动驱动轮8运动。驱动轮8带动吸尘板4沿着设置在支撑柱和顶框上的滑道7向顶框的前侧进行滑动，使吸尘板4从顶框的后侧二百七十度翻转到顶框的前侧。在吸尘板4翻转终点位置处，吸尘板4停止不动。在吸尘板4开始翻转的同时，微控制器根据预先设置的定时程序启动电磁铁和第二静电网工作，使电磁铁和永磁铁片产生的磁力将抽拉板3推出凹槽。在吸尘板4翻转过顶框的同时，不仅受到重力和驱动力的作用，使其向靠近抽拉板3的下方运动，还因为受到抽拉板3上的第二静电网间歇产生的静电作用使吸尘板4产生抖动。当吸尘板4到达翻转终点位置时，通过微控制器关闭第一静电网。第一静电网上的灰尘在重力作用下纷纷落下，并同时被第二静电网吸附。第二静电网间歇通电，产生间歇式的吸附作用，加快吸尘板4的抖动，使吸尘板4上的灰尘快速抖落。预先在抽拉板3上方铺设塑料袋或者布袋等可以被第二静电网同化带静电的垃圾袋，使从吸尘板4上掉落的灰尘直接吸附到垃圾袋中，方便对灰尘进行集中收集处理，避免二次污染。
[0048]以上所述的仅是本发明的实施例，方案中公知的具体结构及特性等常识在此未作过多描述，所属领域普通技术人员知晓申请日或者优先权日之前发明所属技术领域所有的普通技术知识，能够获知该领域中所有的现有技术，并且具有应用该日期之前常规实验手段的能力，所属领域普通技术人员可以在本申请给出的启示下，结合自身能力完善并实施本方案，一些典型的公知结构或者公知方法不应当成为所属领域普通技术人员实施本申请的障碍。应当指出，对于本领域的技术人员来说，在不脱离本发明结构的前提下，还可以作出若干变形和改进，这些也应该视为本发明的保护范围，这些都不会影响本发明实施的效果和专利的实用性。本申请要求的保护范围应当以其权利要求的内容为准，说明书中的具体实施方式等记载可以用于解释权利要求的内容。
