本发明属于日用品领域，尤其是涉及一种防推倒的暖水瓶，包括壳体，壳体的下端滑动连接有可沿竖直方向活动的底座，底座内设有空腔，空腔内贯穿滑动连接有支撑杆，支撑杆的上端固定连接有承重座，承重座的侧壁上固定连接有多根固定杆，固定杆远离承重座的一端与壳体的内侧壁固定连接，承重座的上端放置有内胆，内胆与壳体的间隙处设有多个可沿竖直方向活动的条形气囊，壳体由多根竖直设置的加强杆和连接在相邻加强杆之间的软质壳体组成，条形气囊设于相邻的两根加强杆之间，支撑杆位于底座和承重座之间的部分套设有弹簧。本发明利用暖水瓶的重力，能够提高底座与桌面的吸附力，使暖水瓶不易滑动，安全性高。
权利要求
1.一种防推倒的暖水瓶，包括壳体(1)，其特征在于，所述壳体(1)的下端滑动连接有可沿竖直方向活动的底座(2)，所述底座(2)内设有空腔(3)，所述空腔(3)内贯穿滑动连接有支撑杆(4)，所述支撑杆(4)的上端固定连接有承重座(5)，所述承重座(5)的侧壁上固定连接有多根固定杆(6)，所述固定杆(6)远离承重座(5)的一端与壳体(1)的内侧壁固定连接，所述承重座(5)的上端放置有内胆(7)，所述内胆(7)与壳体(1)的间隙处设有多个可沿竖直方向活动的条形气囊(8)，所述壳体(1)由多根竖直设置的加强杆(9)和连接在相邻加强杆(9)之间的软质壳体组成，所述条形气囊(8)设于相邻的两根加强杆(9)之间，所述支撑杆(4)位于底座(2)和承重座(5)之间的部分套设有弹簧(10)，所述弹簧(10)的两端分别与底座(2)和承重座(5)固定连接，所述支撑杆(4)的下端固定连接有活动板(11)，所述底座(2)的下端均匀布有第一开口，所述第一开口内固定连接有第一吸盘(12)，所述第一吸盘(12)的上端固定连接有第一U型管(13)，所述第一U型管(13)的一端开口与第一吸盘(12)的上端相连通，所述第一U型管(13)的另一端开口内滑动密封连接有第一活塞块(14)，所述第一活塞块(14)的下端固定连接有连接杆(21)，所述连接杆(21)的下端与活动板(11)的上端固定连接。
2.根据权利要求1所述的防推倒的暖水瓶，其特征在于，所述条形气囊(8)的下端固定连接有连接管(15)，所述连接管(15)的下端延伸至空腔(3)内，所述底座(2)的底面上设有多个与条形气囊(8)相匹配的第二开口，所述第二开口内固定连接有第二吸盘(16)，所述第二吸盘(16)的上端固定连接有第二U型管(17)，所述第二U型管(17)的一端开口与第二吸盘(16)的上端相连通，所述第二U型管(17)的另一端开口内滑动密封连接有第二活塞块(18)，所述连接管(15)的下端开口内滑动密封连接有第三活塞块(19)，所述第二活塞块(18)和第三活塞块(19)的下端通过U型连接杆(20)固定连接。
说明书
一种防推倒的暖水瓶
技术领域
[0001]本发明属于日用品领域，尤其是涉及一种防推倒的暖水瓶。
背景技术
[0002]暖水瓶是日常用品，外面有竹篾、铁皮、塑料等做成的壳，内装瓶胆。瓶胆由双层玻璃制成，夹层中的两面镀上银、铝、铜等金属，中间抽成真空，瓶口有塞子，可以在较长时间内保持瓶内的温度。
[0003]现有的暖水瓶一般未设置防护装置，直接放在桌面或铺设地板砖的地上，当桌面或地面的表面比较光滑时，尤其是冬天桌面上有水并结冰后，暖水瓶与桌面的摩擦力更小，稍不注意就会将暖水瓶碰倒掉落，发生意外；同时，当家中有儿童时，其好奇心强烈，容易出现推到暖水瓶，导致热水洒出，造成烫伤的危险情况。
[0004]为此，我们提出一种防推倒的暖水瓶来解决上述问题。
发明内容
[0005]本发明的目的是针对上述问题，提供一种安全性高的防推倒的暖水瓶。
[0006]为达到上述目的，本发明采用了下列技术方案：一种防推倒的暖水瓶，包括壳体，所述壳体的下端滑动连接有可沿竖直方向活动的底座，所述底座内设有空腔，所述空腔内贯穿滑动连接有支撑杆，所述支撑杆的上端固定连接有承重座，所述承重座的侧壁上固定连接有多根固定杆，所述固定杆远离承重座的一端与壳体的内侧壁固定连接，所述承重座的上端放置有内胆，所述内胆与壳体的间隙处设有多个可沿竖直方向活动的条形气囊，所述壳体由多根竖直设置的加强杆和连接在相邻加强杆之间的软质壳体组成，所述条形气囊设于相邻的两根加强杆之间，所述支撑杆位于底座和承重座之间的部分套设有弹簧，所述弹簧的两端分别与底座和承重座固定连接，所述支撑杆的下端固定连接有活动板，所述底座的下端均匀布有第一开口，所述第一开口内固定连接有第一吸盘，所述第一吸盘的上端固定连接有第一U型管，所述第一U型管的一端开口与第一吸盘的上端相连通，所述第一U型管的另一端开口内滑动密封连接有第一活塞块，所述第一活塞块的下端固定连接有连接杆，所述连接杆的下端与活动板的上端固定连接。
[0007]在上述的防推倒的暖水瓶中，所述条形气囊的下端固定连接有连接管，所述连接管的下端延伸至空腔内，所述底座的底面上设有多个与条形气囊相匹配的第二开口，所述第二开口内固定连接有第二吸盘，所述第二吸盘的上端固定连接有第二U型管，所述第二U型管的一端开口与第二吸盘的上端相连通，所述第二U型管的另一端开口内滑动密封连接有第二活塞块，所述连接管的下端开口内滑动密封连接有第三活塞块，所述第二活塞块和第三活塞块的下端通过U型连接杆固定连接。
[0008]与现有的技术相比，本防推倒的暖水瓶的优点在于：
[0009]1、本发明通过设置多个条形气囊，可以对内胆进行全方位的保护，减轻外力对内胆的冲击，降低内胆破碎的概率。
[0010]2、本发明通过设置多个第一吸盘和承重座，利用内胆的重力将支撑杆向下压，从而可以使第一吸盘能够牢牢地吸附在桌面上，提高暖水瓶的防滑能力，避免儿童将暖水瓶打翻。
[0011]3、本发明通过设置多个第二吸盘，当儿童用手推动暖水瓶时，会对条形气囊挤压，条形气囊排气使相应位置的第二吸盘吸紧，增加推动的阻力，从而可以进一步避免暖水瓶被打翻。
附图说明

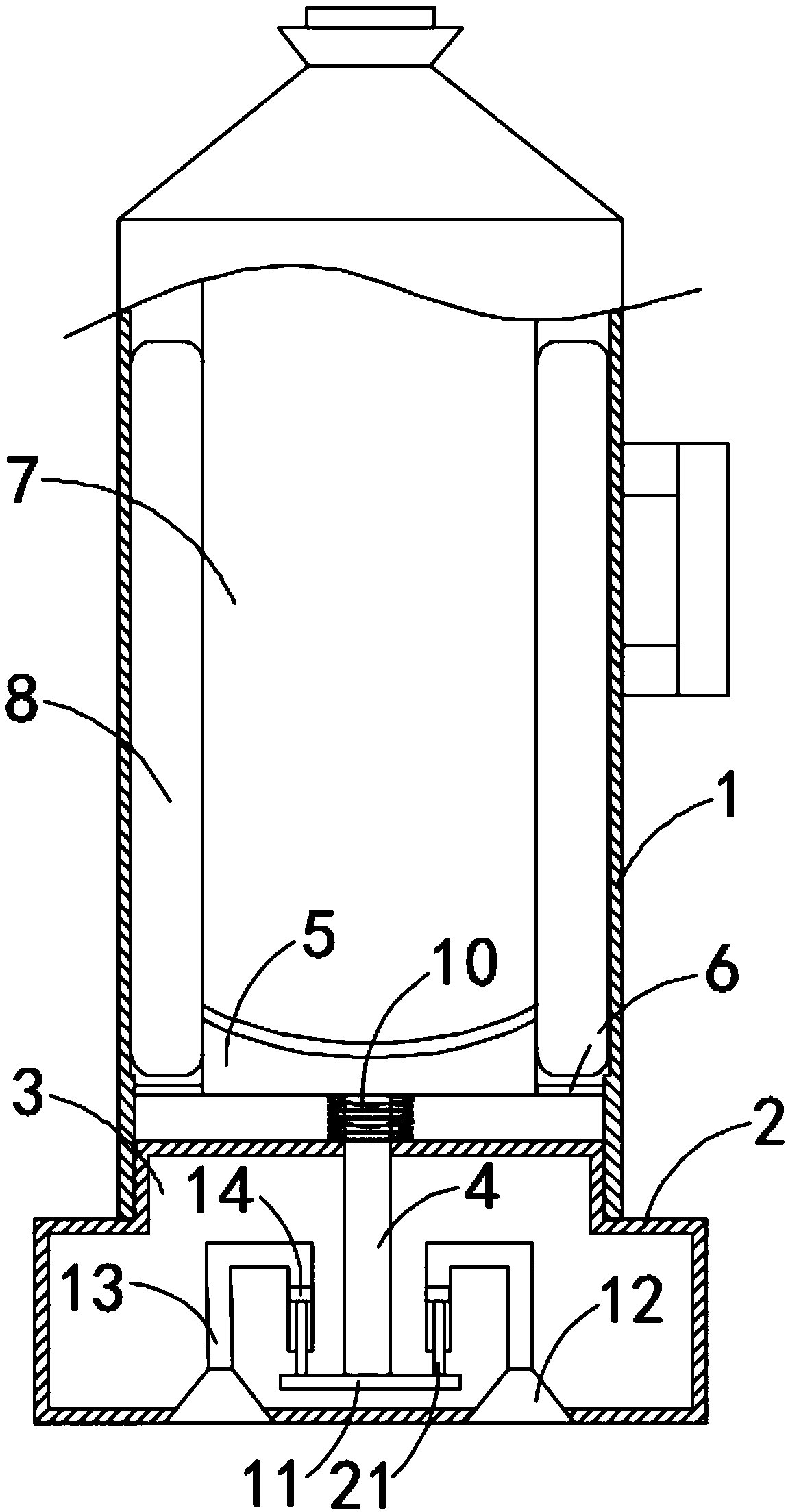

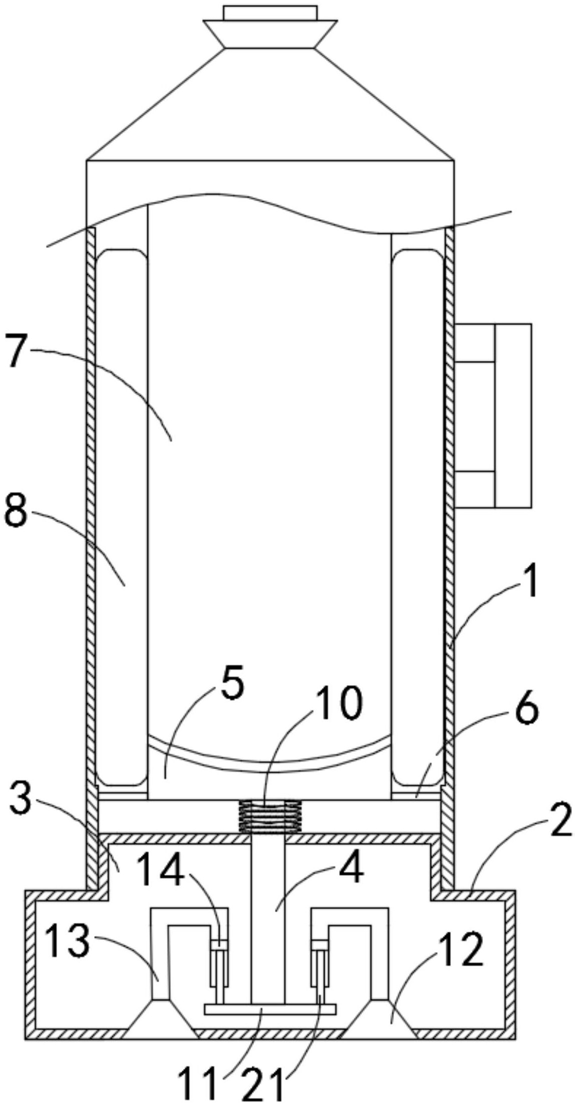

[0012]图1是本发明提供的一种防推倒的暖水瓶中实施例1的结构透视图；

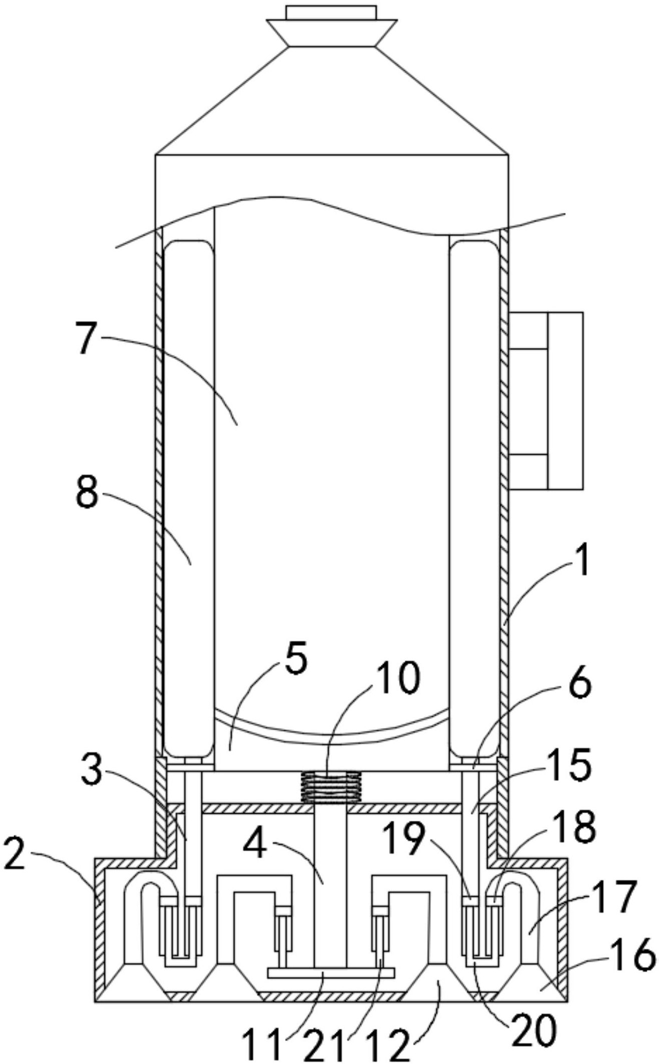

[0013]图2是本发明提供的一种防推倒的暖水瓶中实施例2的结构透视图；

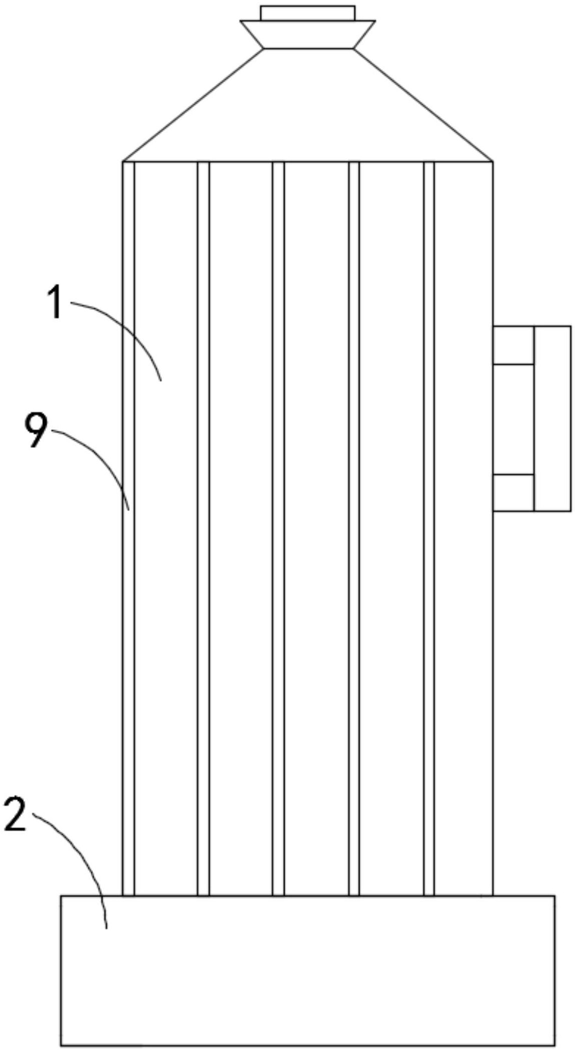

[0014]图3是本发明提供的一种防推倒的暖水瓶中中实施例2的外部结构示意图；

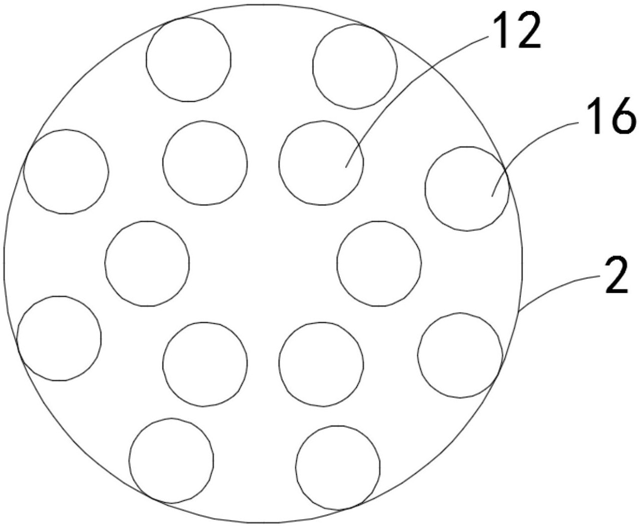

[0015]图4是本发明提供的一种防推倒的暖水瓶中中实施例2的底部结构示意图。
[0016]图中，1壳体、2底座、3空腔、4支撑杆、5承重座、6固定杆、7内胆、8条形气囊、9加强杆、10弹簧、11活动板、12第一吸盘、13第一U型管、14第一活塞块、15连接管、16第二吸盘、17第二U型管、18第二活塞块、19第三活塞块、20 U型连接杆、21连接杆。
具体实施方式
[0017]以下实施例仅处于说明性目的，而不是想要限制本发明的范围。
[0018]实施例1
[0019]如图1所示，一种防推倒的暖水瓶，包括壳体1，壳体1的下端滑动连接有可沿竖直方向活动的底座2，底座2和壳体1之间的活动可通过滑块滑槽等常规手段实现，在此不做赘述，底座2内设有空腔3，空腔3内贯穿滑动连接有支撑杆4，支撑杆4的上端固定连接有承重座5，承重座5的侧壁上固定连接有多根固定杆6，固定杆6远离承重座5的一端与壳体1的内侧壁固定连接，承重座5的上端放置有内胆7，内胆7与壳体1的间隙处设有多个可沿竖直方向活动的条形气囊8，壳体1由多根竖直设置的加强杆9和连接在相邻加强杆9之间的软质壳体组成，多根加强杆9共同组成称重框架，条形气囊8设于相邻的两根加强杆9之间，需要说明的是，条形气囊8突出于相邻两根加强杆9所形成的平面之外，壳体1的一侧设有把手，所述把手与其中一根加强杆9固定连接，支撑杆4位于底座2和承重座5之间的部分套设有弹簧10，弹簧10的两端分别与底座2和承重座5固定连接，支撑杆4的下端固定连接有活动板11，底座2的下端均匀布有第一开口，第一开口内固定连接有第一吸盘12，第一吸盘12的上端固定连接有第一U型管13，第一U型管13的一端开口与第一吸盘12的上端相连通，第一U型管13的另一端开口内滑动密封连接有第一活塞块14，第一活塞块14的下端固定连接有连接杆21，连接杆21的下端与活动板11的上端固定连接。
[0020]本实施例中，将暖水瓶放在桌面或地面上时，底座2首先与桌面或地面接触，使第一吸盘12的下端与桌面或地面贴合，同时，在内胆7和壳体1重力的作用下，弹簧10被压缩，支撑杆4相对于底座2向下移动，支撑杆4带动多根连接杆21向下移动，连接杆21带动第一活塞块14向下移动，此时，第一U型管13和第一吸盘12之间的密封空间变大，气压变小，在外界大气压的作用下，会使底座2被牢牢地吸附在桌面或地面上，提高暖水瓶的防滑能力，减少暖水瓶被打翻的概率；使用暖水瓶时，只需将暖水瓶沿竖直方向提起即可。
[0021]实施例2
[0022]如图2-4所示，本实施例与实施例1的不同之处在于：条形气囊8的下端固定连接有连接管15，值得一提的是，固定杆6上设有与连接管15相匹配的通孔，可对连接管15起到限位作用，连接管15的下端延伸至空腔3内，底座2的底面上设有多个与条形气囊8相匹配的第二开口，第二开口内固定连接有第二吸盘16，第二吸盘16的上端固定连接有第二U型管17，第二U型管17的一端开口与第二吸盘16的上端相连通，第二U型管17的另一端开口内滑动密封连接有第二活塞块18，连接管15的下端开口内滑动密封连接有第三活塞块19，第二活塞块18和第三活塞块19的下端通过U型连接杆20固定连接。
[0023]本实施例中，当儿童推动壳体1时，会对相应的气囊8挤压，气囊8内的气体排入相应的连接管15内，推动第二活塞块18向下移动，第二活塞块18通过U型连接杆20带动第三活塞块19向下移动，此时，与气囊8相对应的第二吸盘16会产生吸力，增加被推动一侧的吸力，即增加暖水瓶被推动的阻力，有效地避免出现暖水瓶被儿童打翻的情况。
[0024]以上所述仅为本发明的较佳实施例，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
