本发明公开了一种宠物狗用洗澡装置，包括装置块，所述装置块的侧壁贯穿设有洗澡通道，所述洗澡通道的内底部设有充气机构，所述洗澡通道的内壁固定有弓形气囊，所述弓形气囊的内壁粘接有软垫，所述软垫的下端嵌设有多个安装块，多个所述安装块呈排状设置，所述安装块的下端设有安装槽，所述安装槽内转动连接有两个凸轮形刮杆，两个所述凸轮形刮杆相对侧壁之间通过折叠气囊连接，所述软垫内包裹有多根第一软管与第二软管，多根第一软管与第二软管与排状设置的安装块相匹配，多根所述第一软管之间相互连通，多根所述第二软管之间相互连通。本发明结构合理，清洗速度快，操作简单，且清洗效果好。
权利要求
1.一种宠物狗用洗澡装置，其特征在于，包括装置块(1)，所述装置块(1)的侧壁贯穿设有洗澡通道(9)，所述洗澡通道(9)的内底部设有充气机构，所述洗澡通道(9)的内壁固定有弓形气囊(23)，所述弓形气囊(23)的内壁粘接有软垫(22)，所述软垫(22)的下端嵌设有多个安装块(21)，多个所述安装块(21)呈排状设置，所述安装块(21)的下端设有安装槽(17)，所述安装槽(17)内转动连接有两个凸轮形刮杆(20)，两个所述凸轮形刮杆(20)相对侧壁之间通过折叠气囊(19)连接，所述软垫(22)内包裹有多根第一软管(15)与第二软管(13)，多根第一软管(15)与第二软管(13)与排状设置的安装块(21)相匹配，多根所述第一软管(15)之间相互连通，多根所述第二软管(13)之间相互连通，其中一排所述折叠气囊(19)与其相对应的第一软管(15)通过第一连接管(14)连通，所述凸轮形刮杆(20)中空设置，所述凸轮形刮杆(20)与第二软管(13)通过第二连接管(16)连通，所述凸轮形刮杆(20)的底部均布有多个出水孔(18)，所述装置块(1)的上端内设有空腔(5)，所述空腔(5)内设有活塞(6)，所述活塞(6)将空腔(5)分为水腔以及气腔，所述活塞(6)的后侧固定有抵杆(7)，所述抵杆(7)贯穿气腔的内壁，所述水腔与第二软管(13)通过出水管(2)连通，所述出水管(2)内安装有单向阀，所述气腔与第一软管(15)通过气管(8)连通，所述装置块(1)的上端固定有水箱(3)，所述水箱(3)与水腔通过进水管(4)连通，所述进水管(4)内安装有单向阀。
2.根据权利要求1所述的一种宠物狗用洗澡装置，其特征在于，所述充气机构包括设置在洗澡通道(9)内底部的放置槽，所述放置槽内设有弹性气囊(11)，所述弹性气囊(11)的上端固定有踏板(10)，所述踏板(10)与放置槽的内底部之间通过多个弹簧(12)弹性连接，所述弹性气囊(11)与弓形气囊(23)通过通管连通。
3.根据权利要求1所述的一种宠物狗用洗澡装置，其特征在于，所述抵杆(7)的末端固定有拉环。
4.根据权利要求1所述的一种宠物狗用洗澡装置，其特征在于，所述放置槽的内底部均布有多个排水孔。
说明书
一种宠物狗用洗澡装置
技术领域
[0001]本发明涉及宠物用品技术领域，尤其涉及一种宠物狗用洗澡装置。
背景技术
[0002]现在养宠物狗的家庭越来越多，宠物狗经过一段时间后需要进行洗澡，若长时间不洗澡，宠物狗身上会滋生较多的细菌以及螨虫，这不仅影响宠物狗的健康，也会传播至家庭成员身上。
[0003]目前对宠物狗进行洗澡需要浪费大量的时间，短毛狗一般在家就可以进行清洗，相对方便，若是长毛狗，大多数人会选择花钱去宠物店清洗。而无论是在家清洗还是宠物店清洗，清洗的方式都需要经过冲洗、抹沐浴露、揉洗、再冲洗，较为麻烦，并且还会将衣服弄湿。
发明内容
[0004]本发明的目的是为了解决现有技术中存在的缺点，而提出的一种宠物狗用洗澡装置，其清洗方便，操作简单，且清洗效果好。
[0005]为了实现上述目的，本发明采用了如下技术方案：
[0006]一种宠物狗用洗澡装置，包括装置块，所述装置块的侧壁贯穿设有洗澡通道，所述洗澡通道的内底部设有充气机构，所述洗澡通道的内壁固定有弓形气囊，所述弓形气囊的内壁粘接有软垫，所述软垫的下端嵌设有多个安装块，多个所述安装块呈排状设置，所述安装块的下端设有安装槽，所述安装槽内转动连接有两个凸轮形刮杆，两个所述凸轮形刮杆相对侧壁之间通过折叠气囊连接，所述软垫内包裹有多根第一软管与第二软管，多根第一软管与第二软管与排状设置的安装块相匹配，多根所述第一软管之间相互连通，多根所述第二软管之间相互连通，其中一排所述折叠气囊与其相对应的第一软管通过第一连接管连通，所述凸轮形刮杆中空设置，所述凸轮形刮杆与第二软管通过第二连接管连通，所述凸轮形刮杆的底部均布有多个出水孔，所述装置块的上端内设有空腔，所述空腔内设有活塞，所述活塞将空腔分为水腔以及气腔，所述活塞的后侧固定有抵杆，所述抵杆贯穿气腔的内壁，所述水腔与第二软管通过出水管连通，所述出水管内安装有单向阀，所述气腔与第一软管通过气管连通，所述装置块的上端固定有水箱，所述水箱与水腔通过进水管连通，所述进水管内安装有单向阀。
[0007]优选地，所述充气机构包括设置在洗澡通道内底部的放置槽，所述放置槽内设有弹性气囊，所述弹性气囊的上端固定有踏板，所述踏板与放置槽的内底部之间通过多个弹簧弹性连接，所述弹性气囊与弓形气囊通过通管连通。
[0008]优选地，所述抵杆的末端固定有拉环。
[0009]优选地，所述放置槽的内底部均布有多个排水孔。
[0010]本发明与现有技术相比，其有益效果为：
[0011]1、设置有踏板以及弹性气囊，弹性气囊通过通管与弓形气囊连接，狗狗踩在踏板上，会将弹性气囊的部分气体充入弓形气囊内，使其膨胀开内，紧密贴附在宠物狗身体上，保证清洗效果。
[0012]2、设置有多排安装块，安装块内转动连接有两个凸轮形刮杆，凸轮形刮杆之间通过折叠气囊连接，通过折叠气囊的伸缩，能够带动凸轮形刮杆相对相背往复的运动，从而实现对毛发的揉洗，清洗效果好。
[0013]3、设置有空腔以及活塞，通过活塞的往复滑动，实现边冲洗边揉洗，使用方便，大大节省了洗澡时间。
附图说明

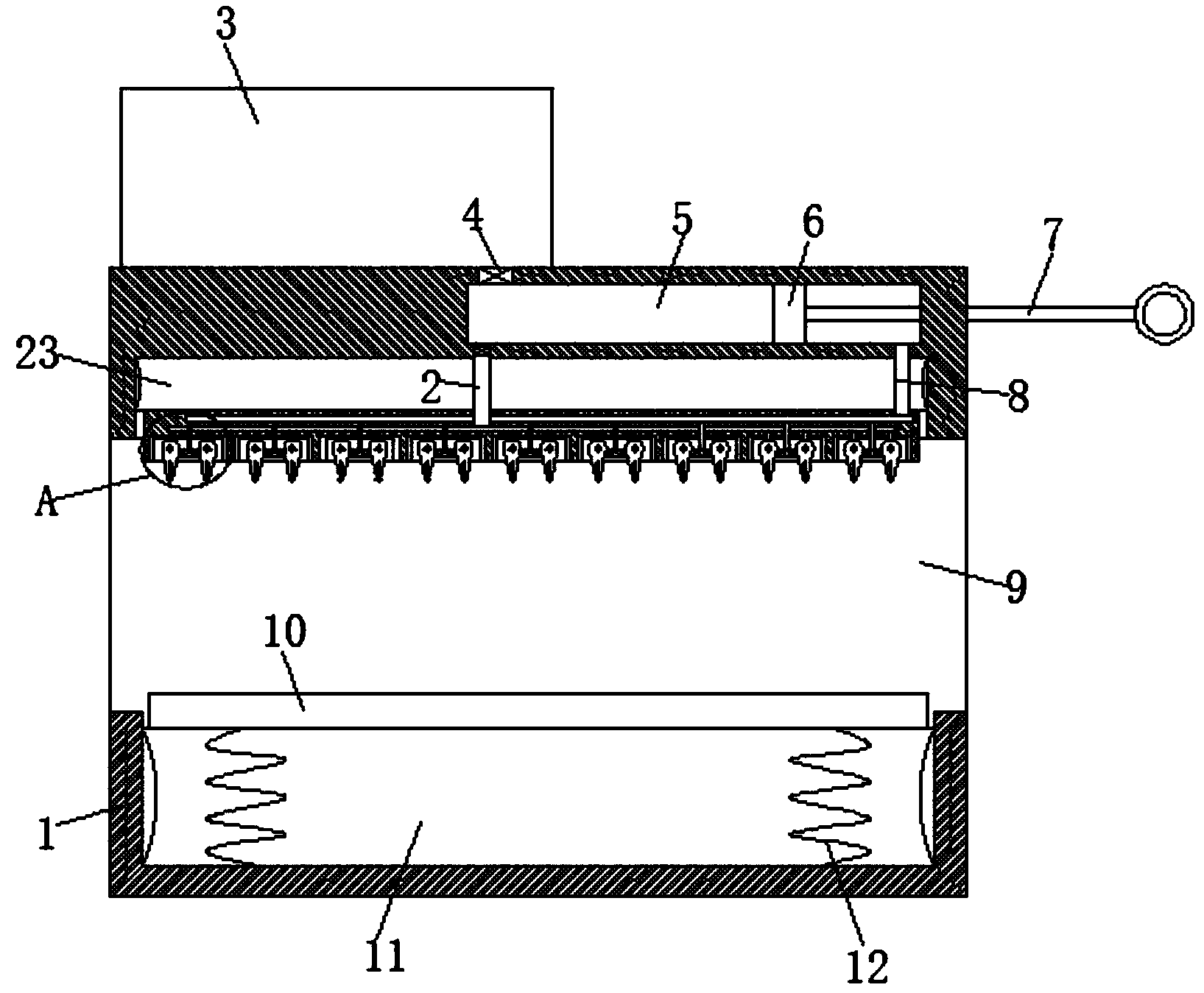

[0014]图1为本发明提出的一种宠物狗用洗澡装置的结构示意图；
[0015]图2为本发明提出的一种宠物狗用洗澡装置的正面示意图；
[0016]图3为本发明提出的一种宠物狗用洗澡装置的A处结构放大示意图。
[0017]图中：1装置块、2出水管、3水箱、4进水管、5空腔、6活塞、7抵杆、8气管、9洗澡通道、10踏板、11弹性气囊、12弹簧、13第二软管、14第一连接管、15第一软管、16第二连接管、17安装槽、18出水孔、19折叠气囊、20凸轮形刮杆、21安装块、22软垫、23弓形气囊。
具体实施方式
[0018]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
[0019]参照图1-3，一种宠物狗用洗澡装置，包括装置块1，装置块1的侧壁贯穿设有洗澡通道9，洗澡通道9的内底部设有充气机构，洗澡通道9的内壁固定有弓形气囊23，弓形气囊23的内壁粘接有软垫22，软垫22的下端嵌设有多个安装块21，多个安装块21呈排状设置，安装块21的下端设有安装槽17，安装槽17内转动连接有两个凸轮形刮杆20，两个凸轮形刮杆20相对侧壁之间通过折叠气囊19连接，软垫22内包裹有多根第一软管15与第二软管13，多根第一软管15与第二软管13与排状设置的安装块21相匹配，多根第一软管15之间相互连通，多根第二软管13之间相互连通，其中一排折叠气囊19与其相对应的第一软管15通过第一连接管14连通，凸轮形刮杆20中空设置，凸轮形刮杆20与第二软管13通过第二连接管16连通，凸轮形刮杆20的底部均布有多个出水孔18。
[0020]装置块1的上端内设有空腔5，空腔5内设有活塞6，活塞6将空腔5分为水腔以及气腔，活塞6的后侧固定有抵杆7，抵杆7贯穿气腔的内壁，水腔与第二软管13通过出水管2连通，出水管2内安装有单向阀，使水只能从出水管2进入第二软管13，气腔与第一软管15通过气管8连通，装置块1的上端固定有水箱3，水箱3与水腔通过进水管4连通，进水管4内安装有单向阀，使水只能从进水管4进入水腔，不能反向流动。
[0021]本发明中，充气机构包括设置在洗澡通道9内底部的放置槽，放置槽内设有弹性气囊11，弹性气囊11的上端固定有踏板10，踏板10与放置槽的内底部之间通过多个弹簧12弹性连接，弹性气囊11与弓形气囊23通过通管连通，由于弓形气囊23的体积远小于弹性气囊11，以少量的气体足以使弓形气囊23膨胀张开。抵杆7的末端固定有拉环，便于推拉。放置槽的内底部均布有多个排水孔，清洗的水会通过排水孔排出。
[0022]本发明中，宠物狗进入洗澡通道9内，踩在踏板10上，挤压弹性气囊11，将部分气体挤入弓形气囊23内，由于弓形气囊23的体积远小于弹性气囊11，以少量的气体足以使弓形气囊23膨胀张开，弓形气囊23可以根据宠物狗身体形状而自由的改变形状，从而使软垫22紧密贴附在宠物狗身体表面，凸轮形刮杆20插入毛发内；往水箱3内加入沐浴露和水并进行混合，向后拉动抵杆7带动活塞6在空腔5内后移进行吸水，将水通过进水管4吸入水腔内，再向前推动活塞6将水腔内水通过出水管2挤入多根第二软管13内，再经过多根第二连接管16挤入凸轮形刮杆20内，最后通过均布的多个出水孔18流出，能够迅速将全身的毛发弄湿，在前后滑动活塞6的过程中，气腔反复的进行出气与吸气，折叠气囊19通过第一连接管14、第一软管15以及气管8与气腔连通，从而使折叠气囊19不停的伸缩，带动两个凸轮形刮杆20相对相背往复运动，从而实现对全身毛发的揉洗，清洁速度快；需要冲洗时只需往水箱3内加入干净的水，再反复的推拉活塞6，实现对毛发的冲洗，这样的冲洗方式也更加的节约水资源。
[0023]以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
