本发明公开了一种儿童用防倾倒的碗，包括碗体和碗底，所述碗底固定连接在碗体的底部，所述碗底内固定连接有弹性塑胶膜，所述弹性塑胶膜与碗底形成挤压腔，所述挤压腔内安装多个第一伸缩机构和多个第二伸缩机构，所述第一伸缩机构和第二伸缩机构均连接有导热轴，所述导热轴穿过碗底且安装在碗体的底部，所述碗底的底部固定连接有密封圈，所述碗底上开设有多个通气孔，所述通气孔内转动连接有转动片。本发明使得碗得到固定，使得儿童不能随意的对其进行移动，碗的稳定，能够有效的避免倾倒造成粮食的浪费，或者避免滚烫的食物倾倒之后对儿童造成损伤，同时密封圈和弹性塑胶膜均具有防滑的作用，在洗完的时候，避免打滑造成碗体的破碎。

权利要求

1.一种儿童用防倾倒的碗，包括碗体(3)和碗底(2)，所述碗底(2)固定连接在碗体(3)的底部，其特征在于，所述碗底(2)内固定连接有弹性塑胶膜(5)，所述弹性塑胶膜(5)与碗底(2)形成挤压腔(4)，所述挤压腔(4)内安装多个第一伸缩机构和多个第二伸缩机构，所述第一伸缩机构和第二伸缩机构均连接有导热轴(6)，所述导热轴(6)穿过碗底(2)且安装在碗体(3)的底部，所述碗底(2)的底部固定连接有密封圈(1)，所述碗底(2)上开设有多个通气孔(7)，所述通气孔(7)内转动连接有转动片(8)，所述通气孔(7)的内壁上开设有弧形槽(9)，所述转动片(8)与弧形槽(9)滑动连接。

2.根据权利要求1所述的一种儿童用防倾倒的碗，其特征在于，所述第一伸缩机构包括第一连接轴(21)、第一伸缩囊体(18)和第一连接套(23)，所述第一连接轴(21)与碗底(2)固定连接，所述第二连接轴(24)与弹性塑胶膜(5)固定连接，所述第一伸缩囊体(18)的两端分别插设在第一连接轴(21)和第二连接轴(24)内，所述第一伸缩囊体(18)的两端均与第一连接轴(21)、第二连接轴(24)的内壁固定连接，所述第一连接轴(21)和第二连接轴(24)上套接有第一连接套(23)，所述第一连接套(23)通过第一连接块(22)与第一伸缩囊体(18)的外侧固定连接，所述导热轴(6)与与第一伸缩囊体(18)的一端连接，所述第一伸缩囊体(18)内填充有蜡，所述第一伸缩囊体(18)的中间外壳不可形变。

3.根据权利要求1所述的一种儿童用防倾倒的碗，其特征在于，所述第二伸缩机构包括滑轨(10)和滑轴(13)，所述滑轨(10)固定连接碗底(2)的内壁上，所述滑轨(10)内开设有滑槽(12)，所述滑轴(13)的上端固定连接有滑块(11)，所述滑块(11)与滑槽(12)滑动连接，所述滑轴(13)的下端转动连接有滑轮(14)，所述滑轮(14)与弹性塑胶膜(5)相抵，所述滑轨(10)的一侧固定连接有第四连接轴(20)，所述滑轴(13)的一侧固定连接有第三连接轴(15)，所述第三连接轴(15)与第四连接轴(20)之间连接有第二伸缩囊体(19)，所述第四连接轴(20)和第三连接轴(15)上套接有第二连接套(16)，所述第二连接套(16)通过第二连接块(17)与第二伸缩囊体(19)连接，所述第二伸缩囊体(19)的两端插设在第三连接轴(15)、第四连接轴(20)内且与第三连接轴(15)、第四连接轴(20)固定连接。

说明书

一种儿童用防倾倒的碗

技术领域

[0001]本发明涉及生活设备技术领域，尤其涉及一种儿童用防倾倒的碗。

背景技术

[0002]儿童由于自身的克制能力有限，且由于好奇心很容易被周围的环境事务等吸引注意力，故而在吃饭的时候，很难保证良好的注意力，安静的坐在原位吃饭，会对吃饭的碗好奇而拿起放下的玩弄，且儿童由于好奇或者兴奋等，常常会手舞足蹈，在活动的过程中也可能造成碗的倾倒，饭碗的倾倒不但会浪费粮食，也会造成碗的破坏，现有为了避免饭碗被儿童摔碎，常常采用塑料等耐摔的塑料，但是这种材质长时间与热源接触，容易挥发出有毒物质。

发明内容

[0003]本发明的目的是为了解决现有技术中存在的缺点，如：儿童由于自制能力有限，吃饭的时候容易打翻饭碗，而提出的一种儿童用防倾倒的碗。

[0004]为了实现上述目的，本发明采用了如下技术方案：

[0005]一种儿童用防倾倒的碗，包括碗体和碗底，所述碗底固定连接在碗体的底部，所述碗底内固定连接有弹性塑胶膜，所述弹性塑胶膜与碗底形成挤压腔，所述挤压腔内安装多个第一伸缩机构和多个第二伸缩机构，所述第一伸缩机构和第二伸缩机构均连接有导热轴，所述导热轴穿过碗底且安装在碗体的底部，所述碗底的底部固定连接有密封圈，所述碗底上开设有多个通气孔，所述通气孔内转动连接有转动片，所述通气孔的内壁上开设有弧形槽，所述转动片与弧形槽滑动连接。

[0006]优选的，所述第一伸缩机构包括第一连接轴、第一伸缩囊体和第一连接套，所述第一连接轴与碗底固定连接，所述第二连接轴与弹性塑胶膜固定连接，所述第一伸缩囊体的两端分别插设在第一连接轴和第二连接轴内，所述第一伸缩囊体的两端均与第一连接轴、第二连接轴的内壁固定连接，所述第一连接轴和第二连接轴上套接有第一连接套，所述第一连接套通过第一连接块与第一伸缩囊体的外侧固定连接，所述导热轴与与第一伸缩囊体的一端连接，所述第一伸缩囊体内填充有蜡，所述第一伸缩囊体的中间外壳不可形变。

[0007]优选的，所述第二伸缩机构包括滑轨和滑轴，所述滑轨固定连接碗底的内壁上，所述滑轨内开设有滑槽，所述滑轴的上端固定连接有滑块，所述滑块与滑槽滑动连接，所述滑轴的下端转动连接有滑轮，所述滑轮与弹性塑胶膜相抵，所述滑轨的一侧固定连接有第四连接轴，所述滑轴的一侧固定连接有第三连接轴，所述第三连接轴与第四连接轴之间连接有第二伸缩囊体，所述第四连接轴和第三连接轴上套接有第二连接套，所述第二连接套通过第二连接块与第二伸缩囊体连接，所述第二伸缩囊体的两端插设在第三连接轴、第四连接轴内且与第三连接轴、第四连接轴固定连接。

[0008]与现有技术相比，本发明的有益效果是：

[0009]当碗底受热的时候，内部的空气会受热膨胀，使得内部空气通过通气孔输出，由于通气孔只能单向流通汽其他，同时第一伸缩机构和第二伸缩机构内的第一伸缩囊体和第二伸缩囊体内的蜡也将会受热融化，蜡融化体积增加，再次对碗底的空气进行挤压，使得内部形成低气压的状态，实现对碗的固定效果；

[0010]固定的碗使得儿童不能随意的对其进行移动，碗的稳定，能够有效的避免倾倒造成粮食的浪费，或者避免滚烫的食物倾倒之后对儿童造成损伤，同时密封圈和弹性塑胶膜均具有防滑的作用，在洗完的时候，避免打滑造成碗体的破碎。

附图说明

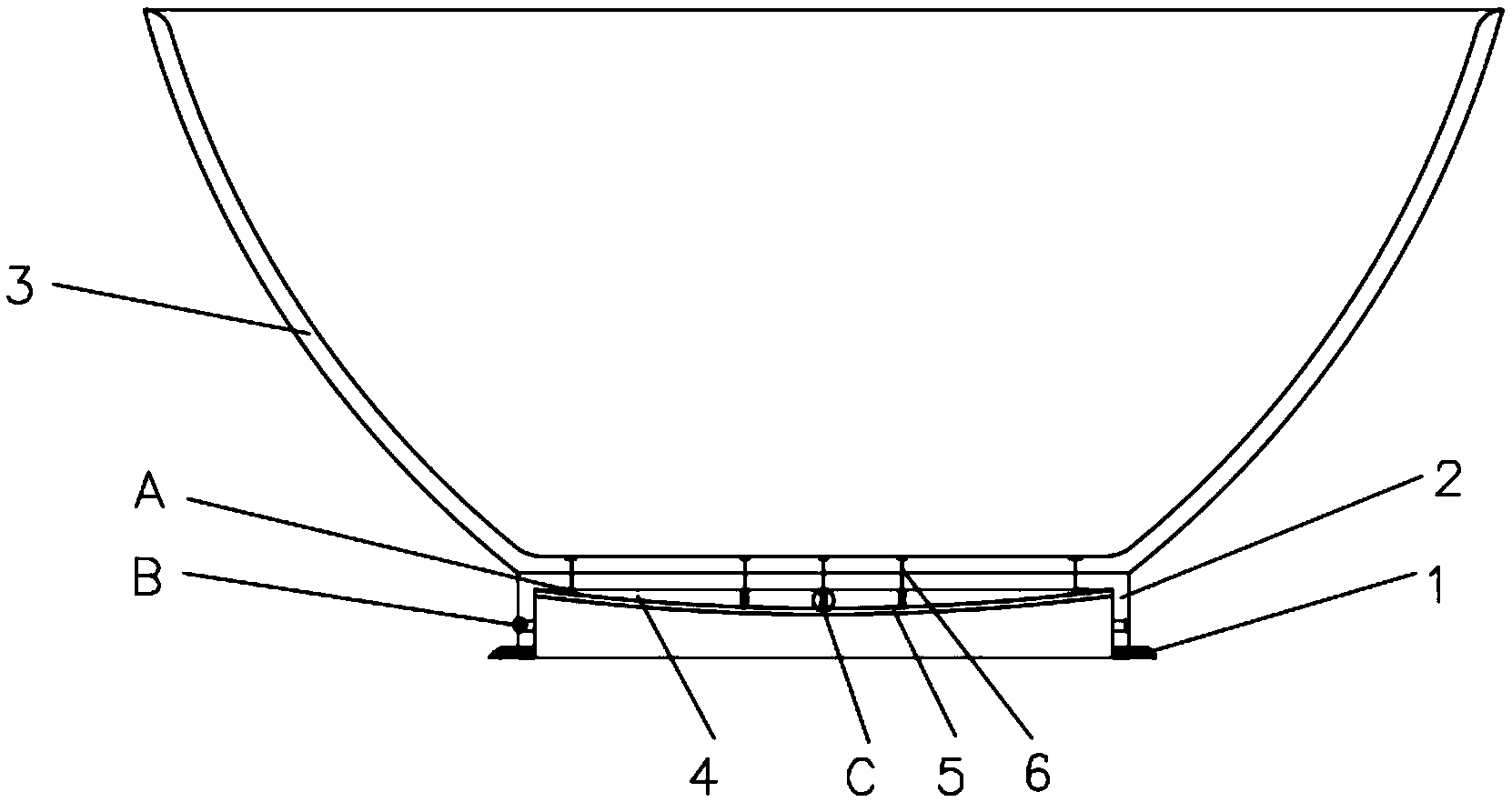

[0011]图1为本发明提出的一种儿童用防倾倒的碗的结构示意图；

[0012]图2为图1中A处的结构示意图；

[0013]图3为图1中B处的结构示意图；

[0014]图4为图1中C处的结构示意图；

[0015]图5为本发明提出的一种儿童用防倾倒的碗第一伸缩机构原始状态的结构示意图；

[0016]图6为本发明提出的一种儿童用防倾倒的碗第一伸缩机构受热状态的结构示意图；

[0017]图7为本发明提出的一种儿童用防倾倒的碗第二伸缩机构原始状态的结构示意图；

[0018]图8为本发明提出的一种儿童用防倾倒的碗第二伸缩机构受热状态的结构示意图。

[0019]图中：1密封圈、2碗底、3碗体、4挤压腔、5弹性塑胶膜、6导热轴、7通气孔、8转动片、9弧形槽、10滑轨、11滑块、12滑槽、13滑轴、14滑轮、15第三连接轴、16第二连接套、17第二连接块、18第一伸缩囊体、19第二伸缩囊体、20第四连接轴、21第一连接轴、22第一连接块、23第一连接套、24第二连接轴。

具体实施方式

[0020]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

[0021]在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

[0022]实施例一：

[0023]参照图1-8，一种儿童用防倾倒的碗，包括碗体3和碗底2，碗底2固定连接在碗体3的底部，碗底2内固定连接有弹性塑胶膜5，弹性塑胶膜5与碗底2形成挤压腔4，挤压腔4内安装多个第一伸缩机构和多个第二伸缩机构，第一伸缩机构和第二伸缩机构均连接有导热轴6，导热轴6穿过碗底2且安装在碗体3的底部，碗底2的底部固定连接有密封圈1，碗底2上开设有多个通气孔7，通气孔7内转动连接有转动片8，通气孔7的内壁上开设有弧形槽9，转动片8与弧形槽9滑动连接；

[0024]其中，第一伸缩机构包括第一连接轴21、第一伸缩囊体18和第一连接套23，第一连接轴21与碗底2固定连接，第二连接轴24与弹性塑胶膜5固定连接，第一伸缩囊体18的两端分别插设在第一连接轴21和第二连接轴24内，第一伸缩囊体18的两端均与第一连接轴21、第二连接轴24的内壁固定连接，第一连接轴21和第二连接轴24上套接有第一连接套23，第一连接套23通过第一连接块22与第一伸缩囊体18的外侧固定连接，导热轴6与与第一伸缩囊体18的一端连接，第一伸缩囊体18内填充有蜡，第一伸缩囊体18的中间外壳不可形变；

[0025]其中，第二伸缩机构包括滑轨10和滑轴13，滑轨10固定连接碗底2的内壁上，滑轨10内开设有滑槽12，滑轴13的上端固定连接有滑块11，滑块11与滑槽12滑动连接，滑轴13的下端转动连接有滑轮14，滑轮14与弹性塑胶膜5相抵，滑轨10的一侧固定连接有第四连接轴20，滑轴13的一侧固定连接有第三连接轴15，第三连接轴15与第四连接轴20之间连接有第二伸缩囊体19，第四连接轴20和第三连接轴15上套接有第二连接套16，第二连接套16通过第二连接块17与第二伸缩囊体19连接，第二伸缩囊体19的两端插设在第三连接轴15、第四连接轴20内且与第三连接轴15、第四连接轴20固定连接。

[0026]饭碗往往装填的热饭，热饭具有热量，在最内部底部的饭热能散失最慢，温度也是最高的，当饭碗被放置在餐桌上之后，内部的热量不断通过导热轴6向内部传导，由于导热轴6为热的良导体，热量将会传递到第一伸缩囊体18内，第一伸缩囊体18内的蜡将会受热融化，根据蜡的物理特征，蜡融化成液体，体积会相应的膨胀，因为蜡从固体状态变为液体状态，各个分子相互之间的间距变大，故而从固体状态变为液体状态，由于第一伸缩囊体18中间侧壁不具有形变的作用，故而溶液膨胀的液体蜡只能从第一伸缩囊体18的两端延伸，造成第一伸缩囊体18的长度增加，从而拉长第一连接轴21与第二连接轴24之间的距离，从而第一连接轴21与第二连接轴24分别连接的两点之间的距离也将会拉长，经过多个第一伸缩机构的配合下使得挤压腔4的空间增加，碗底2内的空气将会被挤压出来，碗底2内的空气会通过通气孔7输出，由于转动片8只能向外侧的方向转动，同时碗底2内的气体受热膨胀也能辅助将空气通过通气孔7输出，随着时间的推移，由于碗底2空间内的气体减少，内部的气压降低，在外部的空气大气压作用下，使得密封圈1紧密的与桌面连接；

[0027]同理第二伸缩机构中的第二伸缩囊体19内填充的蜡也将会受热融化，体积增加，从而第二伸缩囊体19拉长的时候会推动第三连接轴15的移动，第三连接轴15推动滑轴13移动，使得滑轮14顺着弹性塑胶膜5的表面滑动，由于滑轮14的位置十分靠近弹性塑胶膜5的边缘位置，且弹性塑胶膜5的安装位置呈现弧形，故而当滑轮14在向边缘位置移动的时候，根据三角形定理，滑轴13在靠近边缘的时候，弹性塑胶膜5与碗底2内壁形成的夹角将会逐渐增大，弹性塑胶膜5将发生更大幅度的形变，从而挤压出更多的空气；

[0028]当需要将饭碗拿起来的时候，只需要掀起一侧密封圈1的一个角，形成一个细缝，使得空气从细缝内输入，此时内外气压将会瞬间趋向平衡，就可以将该饭碗拿起来了。

[0029]从而儿童在吃饭如若对饭碗进行敲打或者好奇等，饭碗由于吸附在桌面上，饭碗不会随意的打翻或者被拿起，这就避免了饭碗倾倒导致的浪费粮食等问题的出现，同时由于饭碗不会随意的被打饭，碗内温度比较高的食物也就不会在倾倒的时候，烫伤儿童，保证了儿童的安全。

[0030]实施例二：

[0031]由于弹性塑胶膜5和密封圈1均为柔软的橡胶材质，本身具有良好的防滑效果，在内部不装填热的食物的时候，依旧具有良好的防滑效果，且在对其进行清洗的时候，相较于传统的瓷碗等表面光滑的材质，使用洗洁精的时候，常常可能由于其润滑的效果，使得在清洗的时候打滑，使得饭碗脱落，造成其破损的状况，此时密封圈1和弹性塑胶膜5就具有良好的防滑效果，从而能够避免在洗碗的时候，打滑而打碎碗。

[0032]以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
