详情

摘要

本发明公开了一种磁动节水淋浴装置，包括壳体，所述壳体的左端贯穿密封连接热水管和冷水管，所述壳体的右端贯穿密封连接有出水管，其特征在于，所述热水管内固定连接有圆筒，所述圆筒内密封滑动连接有滑塞，所述滑塞的右端同轴固定连接有滑塞杆，所述圆筒内设有膨胀液，所述滑塞杆远离滑塞的一端固定连接有沿竖直方向设置的连接杆，所述连接杆的下端固定连接有第一磁铁，所述壳体的左侧内壁与右侧内壁分别固定连接有第一导杆和第二导杆。本发明构思新颖，可以避免淋浴开始时的流出的冷水直接放出，节约了水资源，且方便冷水的使用。

权利要求

1.一种磁动节水淋浴装置，包括壳体(15)，所述壳体(15)的左端贯穿密封连接热水管(13)和冷水管(14)，所述壳体(15)的右端贯穿密封连接有出水管(1)，其特征在于，所述热水管(13)内固定连接有圆筒(17)，所述圆筒(17)内密封滑动连接有滑塞(8)，所述滑塞(8)的右端同轴固定连接有滑塞杆(11)，所述圆筒(17)内设有膨胀液(12)，所述滑塞杆(11)远离滑塞(8)的一端固定连接有沿竖直方向设置的连接杆(10)，所述壳体(15)的左侧内壁与右侧内壁分别固定连接有第一导杆(6)和第二导杆(3)，所述第一导杆(6)与第二导杆(3)分别位于冷水管(14)与出水管(1)的下方，所述第一导杆(6)与第二导杆(3)上分别滑动连接有用于密封冷水管(14)的第一挡板(9)和第二挡板(2)，所述第二挡板(2)通过弹簧(16)弹性连接在壳体(15)的右侧内壁上，且所述弹簧(16)为拉力弹簧，所述第一挡板(9)通过阻尼套筒(7)滑动连接在第一导杆(6)上，所述第一挡板(9)与第二挡板(2)上分别固定连接有与第一磁铁(4)相吸的第二磁铁(5)，所述连接杆(10)的下端固定连接在第一磁铁(4)的上端，当所述滑塞(8)移动到右极限端时，所述冷水管(14)与出水管(1)完全与壳体(15)连通，所述壳体(15)的侧壁安装有储水装置。

2.根据权利要求1所述的一种磁动节水淋浴装置，其特征在于，所述第一挡板(9)与第二挡板(2)的侧壁设有用于控制水流大小的锥形塞。

3.根据权利要求1所述的一种磁动节水淋浴装置，其特征在于，所述储水装置包括固定连接在壳体(15)侧壁的储水囊(19)，所述壳体(15)与储水囊(19)连通，且连通处安装有仅允许水进入储水囊(19)内的第二单向阀(18)，所述冷水管(14)与储水囊(19)连通，且连通处安装有仅允许水进入冷水管(14)内的第一单向阀(7)。

说明书

一种磁动节水淋浴装置

技术领域

[0001]本发明涉及淋浴技术领域，尤其涉及一种磁动节水淋浴装置。

背景技术

[0002]现在人们节能环保的意识越来越强，越来越多的太阳能热水器走进普通人家，随之也产生了一个新的问题，由于热水器到淋浴头之间管道较长，每次淋浴时需要白白放掉大量的凉水，造成浪费。

发明内容

[0003]本发明的目的是为了解决现有技术中存在的缺点，而提出的一种磁动节水淋浴装置。

[0004]为了实现上述目的，本发明采用了如下技术方案：

[0005]一种磁动节水淋浴装置，包括壳体，所述壳体的左端贯穿密封连接热水管和冷水管，所述壳体的右端贯穿密封连接有出水管，其特征在于，所述热水管内固定连接有圆筒，所述圆筒内密封滑动连接有滑塞，所述滑塞的右端同轴固定连接有滑塞杆，所述圆筒内设有膨胀液，所述滑塞杆远离滑塞的一端固定连接有沿竖直方向设置的连接杆，所述壳体的左侧内壁与右侧内壁分别固定连接有第一导杆和第二导杆，所述第一导杆与第二导杆分别位于冷水管与出水管的下方，所述第一导杆与第二导杆上分别滑动连接有用于密封冷水管的第一挡板和第二挡板，所述第二挡板通过弹簧弹性连接在壳体的右侧内壁上，且所述弹簧为拉力弹簧，所述第一挡板通过阻尼套筒滑动连接在第一导杆上，所述第一挡板与第二挡板上分别固定连接有与第一磁铁相吸的第二磁铁，所述连接杆的下端固定连接在第一磁铁的上端，当所述滑塞移动到右极限端时，所述冷水管与出水管完全与壳体连通，所述壳体的侧壁安装有储水装置。

[0006]优选地，所述第一挡板与第二挡板的侧壁设有用于控制水流大小的锥形塞。

[0007]优选地，所述储水装置包括固定连接在壳体侧壁的储水囊，所述壳体与储水囊连通，且连通处安装有仅允许水进入储水囊内的第二单向阀，所述冷水管与储水囊连通，且连通处安装有仅允许水进入冷水管内的第一单向阀。

[0008]本发明具有以下有益效果：

[0009]1、通过热水的热量使膨胀液膨胀推动，进而推动滑塞向右移动，滑塞向右移动通过滑塞杆和连接杆推动第一磁铁移动，由于第一磁铁固定连接在第一挡板上，进而使第一挡板向右运动，使冷水管逐渐打开，使热水和冷水混合，于此同时第一磁铁与第二挡板上的第二磁铁相吸，第一磁铁在向右移动时，第一磁铁与第二挡板上的第二磁铁吸引力加强，第一挡板向左移动，进而使出水管打开，混合后的热水从出水管放出；

[0010]2、采用纯机械结构，因此相较于现有技术，本产品更安全、稳定，不会出现短路、断路等安全隐患，因此具有较长的使用寿命。

附图说明

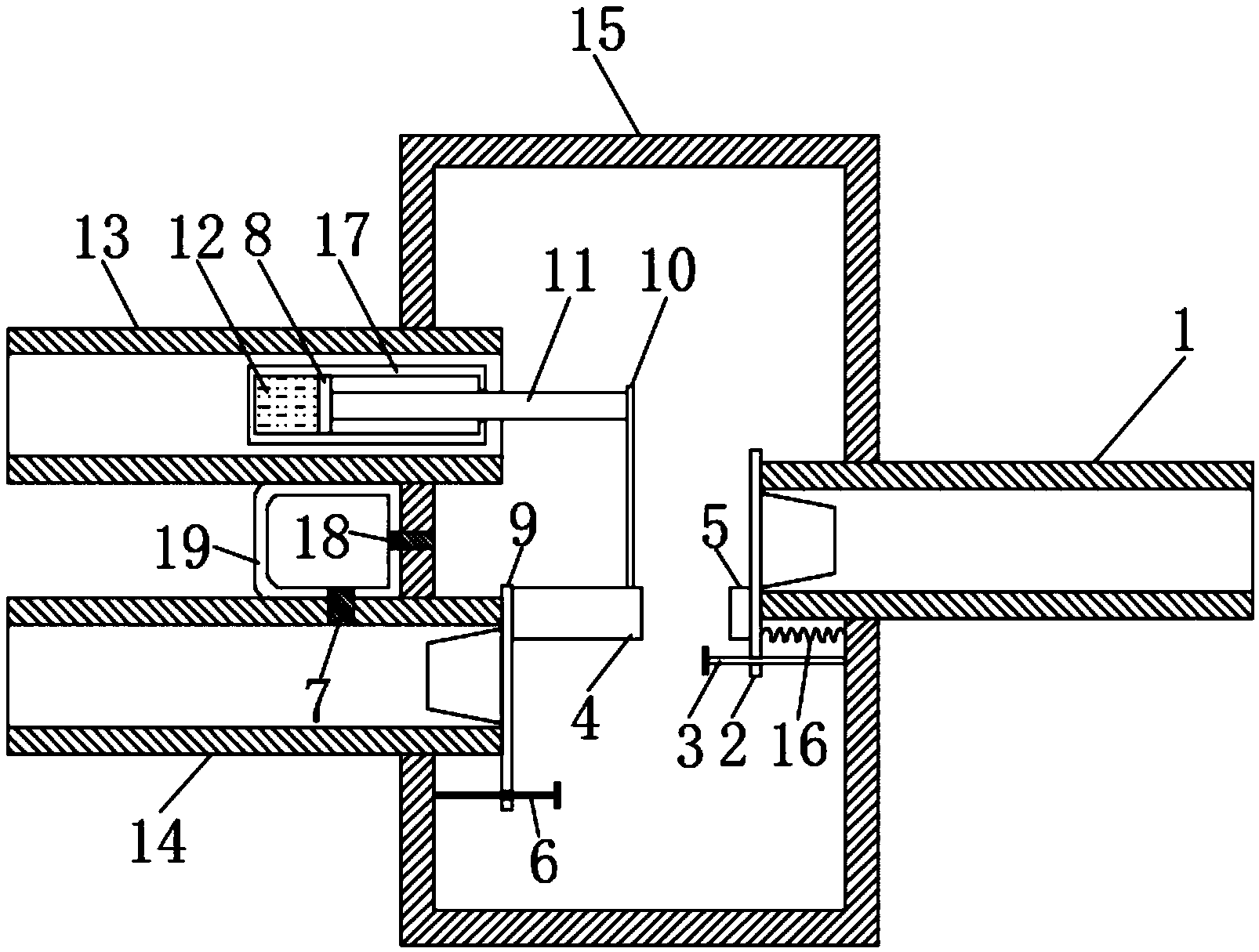

[0011]图1为本发明提出的一种磁动节水淋浴装置的结构示意图。

[0012]图中：1出水管、2第二挡板、3第二导杆、4第一磁铁、5第二磁铁、6第一导杆、7第一单向阀、8滑塞、9第一挡板、10连接杆、11滑塞杆、12膨胀液、13热水管、14冷水管、15壳体、16弹簧、17圆筒、18第二单向阀、19储水囊。

具体实施方式

[0013]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

[0014]在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

[0015]参照图1，一种磁动节水淋浴装置，包括壳体15，壳体15的左端贯穿密封连接热水管13和冷水管14，壳体15的右端贯穿密封连接有出水管1，热水管13内固定连接有圆筒17，圆筒17内密封滑动连接有滑塞8，滑塞8的右端同轴固定连接有滑塞杆11，圆筒17内设有膨胀液12，滑塞杆11远离滑塞8的一端固定连接有沿竖直方向设置的连接杆10，壳体15的左侧内壁与右侧内壁分别固定连接有第一导杆6和第二导杆3，第一导杆6与第二导杆3分别位于冷水管14与出水管1的下方。

[0016]第一导杆6与第二导杆3上分别滑动连接有用于密封冷水管14的第一挡板9和第二挡板2，第一挡板9与第二挡板2的侧壁设有用于控制水流大小的锥形塞，第二挡板2通过弹簧16弹性连接在壳体15的右侧内壁上，且弹簧16为拉力弹簧，第一挡板9通过阻尼套筒7滑动连接在第一导杆6上，第一挡板9与第二挡板2上分别固定连接有与第一磁铁4相吸的第二磁铁5，连接杆10的下端固定连接在第一磁铁4的上端，当滑塞8移动到右极限端时，冷水管14与出水管1完全与壳体15连通，壳体15的侧壁安装有储水装置。

[0017]第一磁铁4与第二磁铁5均采用耐高温的钐钴磁铁。

[0018]储水装置包括固定连接在壳体15侧壁的储水囊19，壳体15与储水囊19连通，且连通处安装有仅允许水进入储水囊19内的第二单向阀18，冷水管14与储水囊19连通，且连通处安装有仅允许水进入冷水管14内的第一单向阀7。

[0019]本发明中，初始状态时，第一挡板9与第二挡板2分别将冷水管14和出水管1堵住，热水管13刚流出的水温度较低，水经过第二单向阀18进入到储水囊19内进行储存，当高温水流经圆筒17处时，高温水使膨胀液12膨胀，进而推动滑塞8向右移动，滑塞8向右移动通过滑塞杆11和连接杆10推动第一磁铁4移动，由于第一磁铁4固定连接在第一挡板9上，进而使第一挡板9向右运动，使冷水管14逐渐打开，使热水和冷水混合，于此同时第一磁铁4与第二挡板2上的第二磁铁5相吸，第一磁铁4在向右移动时，第一磁铁4与第二挡板2上的第二磁铁5吸引力加强，第一挡板9向左移动，进而使出水管1打开，混合后的热水从出水管1放出。

[0020]需要说明的是，当冷水管14与壳体15内部完全连通时，冷水管14中的水压降低，此时储水囊19中的水在储水囊19的弹性压力作用下经第一单向阀7进入冷水管14中，实现水资源的完全利用，避免浪费的情况发生。

[0021]以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
