摘要

本发明属于垃圾桶领域，尤其是涉及一种安全型阻燃垃圾桶，包括桶体和盖体，桶体的侧壁内设有环形腔，环形腔内滑动密封连接有活塞环，活塞环与环形腔下部形成的密封空间内填充有蒸发液，盖体的下端四角处均固定连接有连接管，连接管的下端与桶体的上端固定连接，连接管的下端与环形腔相连通，盖体的下表面设有收纳槽，收纳槽内设有与桶体相匹配的密封活动板，密封活动板的上端四角处均固定连接有波纹伸缩管，四根波纹伸缩管分别与四根连接管一一对应，盖体内设有用于连通波纹伸缩管和连接管的通道，密封活动板上设有两个开口，两个开口内分别安装有单向阀和手动阀。本发明可在垃圾桶发生燃烧的情况下，自动封堵出口，进行灭火。

权利要求

1.一种安全型阻燃垃圾桶，包括桶体(1)和盖体(2)，其特征在于，所述桶体(1)的侧壁内设有环形腔(3)，所述环形腔(3)内滑动密封连接有活塞环(4)，所述活塞环(4)与环形腔(3)下部形成的密封空间内填充有蒸发液，所述盖体(2)的下端四角处均固定连接有连接管(5)，所述连接管(5)的下端与桶体(1)的上端固定连接，所述连接管(5)的下端与环形腔(3)相连通，所述盖体(2)的下表面设有收纳槽(6)，所述收纳槽(6)内设有与桶体(1)相匹配的密封活动板(7)，所述密封活动板(7)的上端四角处均固定连接有波纹伸缩管(8)，四根所述波纹伸缩管(8)分别与四根连接管(5)一一对应，所述盖体(2)内设有用于连通波纹伸缩管(8)和连接管(5)的通道(9)，所述密封活动板(7)上设有两个开口，两个所述开口内分别安装有单向阀(10)和手动阀(11)，所述单向阀(10)允许气体从密封活动板(7)的下侧到上侧单向流通。

2.根据权利要求1所述的安全型阻燃垃圾桶，其特征在于，所述桶体(1)的内侧壁上固定连接有导热板(12)，所述环形腔(3)靠近桶体(1)内部的侧壁上设有环形开口，所述环形开口内固定连接有环形导热板(13)，所述环形导热板(13)与导热板(12)相抵接触。

说明书

一种安全型阻燃垃圾桶

技术领域

[0001]本发明属于垃圾桶领域，尤其是涉及一种安全型阻燃垃圾桶。

背景技术

[0002]垃圾桶是人们用于美化环境和便于垃圾集中处理的垃圾回收容器，遍布于大街小巷，是一种常见的市政设施。垃圾桶在使用过程中，经常会因为人为的疏忽，导致烟头等火源进入垃圾桶，造成垃圾桶自燃的情况，由于垃圾桶内本身存放各种废弃物品，在燃烧时，会产生大量有毒有害的气体，影响周边居民的健康，并且，垃圾桶内经常会有塑料瓶、塑料袋等易燃物，燃烧持续时间长，会对过往行人、周边设施等造成危害，尤其是供电设备如路灯等，一旦引发更为严重的电起火，后果不堪设想。

[0003]为此，我们提出一种安全型阻燃垃圾桶来解决上述问题。

发明内容

[0004]本发明的目的是针对上述问题，提供一种可循环利用的安全型阻燃垃圾桶。

[0005]为达到上述目的，本发明采用了下列技术方案：一种安全型阻燃垃圾桶，包括桶体和盖体，所述桶体的侧壁内设有环形腔，所述环形腔内滑动密封连接有活塞环，所述活塞环与环形腔下部形成的密封空间内填充有蒸发液，所述盖体的下端四角处均固定连接有连接管，所述连接管的下端与桶体的上端固定连接，所述连接管的下端与环形腔相连通，所述盖体的下表面设有收纳槽，所述收纳槽内设有与桶体相匹配的密封活动板，所述密封活动板的上端四角处均固定连接有波纹伸缩管，四根所述波纹伸缩管分别与四根连接管一一对应，所述盖体内设有用于连通波纹伸缩管和连接管的通道，所述密封活动板上设有两个开口，两个所述开口内分别安装有单向阀和手动阀，所述单向阀允许气体从密封活动板的下侧到上侧单向流通。

[0006]在上述的安全型阻燃垃圾桶中，所述桶体的内侧壁上固定连接有导热板，所述环形腔靠近桶体内部的侧壁上设有环形开口，所述环形开口内固定连接有环形导热板，所述环形导热板与导热板相抵接触。

[0007]与现有的技术相比，本安全型阻燃垃圾桶的优点在于：

[0008]1、本发明通过设置蒸发液、波纹伸缩管和密封活动板，当垃圾桶发生燃烧时，会对蒸发液进行加热，蒸发液汽化并将环形腔内的气体排入波纹伸缩管内，使波纹伸缩管伸长，通过波纹伸缩管带动密封活动板向下移动，将桶体的开口堵住，使垃圾桶内的燃烧物得不到充分的氧气，从而自动熄灭，避免引发更大的危险。

[0009]2、本发明通过设置单向阀，当密封活动板向下移动时，会将垃圾桶内的气体排出，快速减少垃圾桶内的氧气含量，缩短燃烧时间。

[0010]3、本发明通过设置环形导热板，不但能够使热量能够迅速传导至蒸发液处，使蒸发液迅速汽化，而且在垃圾桶熄灭后，可以利用导热板持续地将垃圾桶内的热量传导至外部，对垃圾桶内进行降温，防止工作人员在打开密封活动板后，垃圾桶发生复燃的情况。

附图说明

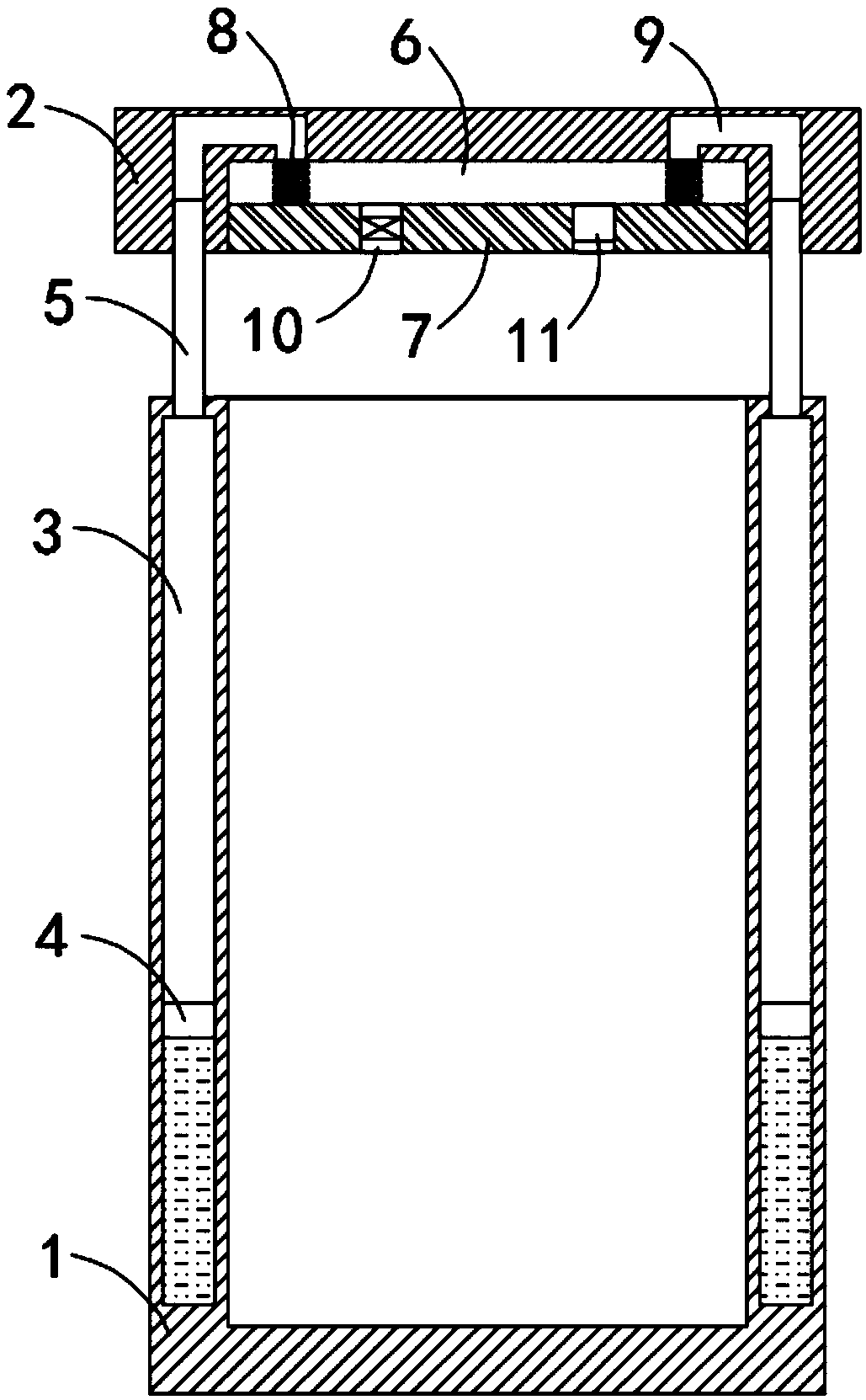

[0011]图1是本发明提供的一种安全型阻燃垃圾桶实施例1的结构透视图；

[0012]图2是本发明提供的一种安全型阻燃垃圾桶实施例1的外部结构示意图；

[0013]图3是本发明提供的一种安全型阻燃垃圾桶实施例1密封活动板工作状态的结构示意图；

[0014]图4是本发明提供的一种安全型阻燃垃圾桶实施例2的结构透视图。

[0015]图中，1桶体、2盖体、3环形腔、4活塞环、5连接管、6收纳槽、7密封活动板、8波纹伸缩管、9通道、10单向阀、11手动阀、12导热板、13环形导热板。

具体实施方式

[0016]以下实施例仅处于说明性目的，而不是想要限制本发明的范围。

[0017]实施例1

[0018]如图1-3所示，一种安全型阻燃垃圾桶，包括桶体1和盖体2，桶体1的侧壁内设有环形腔3，环形腔3内滑动密封连接有活塞环4，活塞环4与环形腔3下部形成的密封空间内填充有蒸发液，需要说明的是，蒸发液为三氯甲烷(沸点为61-62℃)，能够满足垃圾桶在室外存放的条件，且可以在被加热的情况下发生汽化，盖体2的下端四角处均固定连接有连接管5，连接管5的下端与桶体1的上端固定连接，连接管5的下端与环形腔3相连通，盖体2的下表面设有收纳槽6，收纳槽6内设有与桶体1相匹配的密封活动板7，密封活动板7可采用轻质防火材料如耐火纤维板等，初始状态下，密封活动板7的下表面与收纳槽6的槽口平齐，不影响垃圾的正常投放，密封活动板7的上端四角处均固定连接有波纹伸缩管8，四根波纹伸缩管8分别与四根连接管5一一对应，盖体2内设有用于连通波纹伸缩管8和连接管5的通道9，密封活动板7上设有两个开口，两个开口内分别安装有单向阀10和手动阀11，手动阀11可采用球阀，为现有技术，单向阀10允许气体从密封活动板7的下侧到上侧单向流通。

[0019]本实施例中，当垃圾桶内发生燃烧时，位于环形腔3内的蒸发液被加热，当蒸发液加热至其沸点温度时发生汽化，推动活塞环4上移，活塞环4将环形腔3内的空气排入波纹伸缩管8内，使波纹伸缩管8伸长，从而推动密封活动板7向下移动(如图3所示)，使密封活动板7将桶体1的开口封堵，令桶体1内的燃烧物因缺氧而熄灭，值得一提的是，在密封活动板7向下移动的过程中，会将桶体1内的气体从单向阀10处排出，进一步减少桶体1内的氧气含量，缩短燃烧时间。

[0020]当桶体1内燃烧物熄灭后，汽化的蒸发液发生冷凝，重新液化成为液态蒸发液，实现循环利用，而此时，由于蒸发液冷凝，体积变小，活塞环4向下移动，导致环形腔3和波纹伸缩管8内的空间变大，气压变小，工作人员到达现场，可将手动阀11打开，使桶体1与外部连通，在大气压的作用下，使密封活动板7复位(如图1所示)。

[0021]实施例2

[0022]如图4所示，本实施例与实施例1的不同之处在于：桶体1的内侧壁上固定连接有导热板12，环形腔3靠近桶体1内部的侧壁上设有环形开口，环形开口内固定连接有环形导热板13，环形导热板13与导热板12相抵接触。

[0023]本实施例中，当桶体1内发生燃烧时，热量会通过导热板12传导至环形导热板13处，通过环形导热板13对蒸发液进行加热，提高热传导效率，同时，在火灾结束后，桶体1内的余热可通过导热板12传导至外部，使桶体1内迅速降温，避免发生复燃。

[0024]以上所述仅为本发明的较佳实施例，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
