本发明公开了一种立式雨伞，包括套筒以及固定在圆形握块上的伞杆，所述伞杆的下端具有多个与支撑柱相配合的容纳槽，所述伞杆上开设有一个凹槽一以及多个凹槽二，且凹槽一同时与多个凹槽二相互连通，且凹槽一与相应的容纳槽相互连通，所述凹槽一内转动连接有丝杆，且丝杆的上端与圆形握块的下表面相接触，所述丝杆上安装有滚珠螺母，所述滚珠螺母的外壁固定安装有多个连接杆，且连接杆远离滚珠螺母的一端穿过相应凹槽二并固定在套筒的内壁上。优点在于：整体操作简便，用手对环形转动座施加一个转动力即可带动套筒在竖直方向上进行高度的改变，且该操作有效的避免使用者的手变得潮湿，提高使用时的舒适性。

权利要求

1.一种立式雨伞，包括套筒(5)以及固定在圆形握块(1)上的伞杆(2)，所述伞杆(2)的下端具有多个与支撑柱(3)相配合的容纳槽(4)，其特征在于，所述伞杆(2)上开设有一个凹槽一(7)以及多个凹槽二(8)，且凹槽一(7)同时与多个凹槽二(8)相互连通，且凹槽一(7)与相应的容纳槽(4)相互连通，所述凹槽一(7)内转动连接有丝杆(9)，且丝杆(9)的上端与圆形握块(1)的下表面相接触，所述丝杆(9)上安装有滚珠螺母(10)，所述滚珠螺母(10)的外壁固定安装有多个连接杆(11)，且连接杆(11)远离滚珠螺母(10)的一端穿过相应凹槽二(8)并固定在套筒(5)的内壁上，所述伞杆(2)与丝杆(9)之间安装有转动机构。

2.根据权利要求1所述的一种立式雨伞，其特征在于，所述转动机构由凹槽三(12)、齿轮一(13)、齿轮二(14)、环形转动座(15)、环形凹槽以及环形齿条组成，所述伞杆(2)的上端侧壁开设有凹槽三(12)，且凹槽三(12)与凹槽一(7)相互连通，所述丝杆(9)上固定套接有齿轮一(13)，所述凹槽三(12)内转动连接有齿轮二(14)，且齿轮二(14)与齿轮一(13)相啮合，所述伞杆(2)上滑动连接有环形转动座(15)，所述环形转动座(15)的内壁上开设有环形凹槽，所述环形凹槽上固定安装有环形齿条，且齿轮二(14)与环形齿条相互啮合。

3.根据权利要求2所述的一种立式雨伞，其特征在于，所述伞杆(2)的外壁上开设有环形槽，所述环形转动座(15)的内壁上固定安装有多个限位块，且限位块滑动安装在环形槽内。

说明书

一种立式雨伞

技术领域

[0001]本发明涉及一种雨伞，尤其涉及一种立式雨伞。

背景技术

[0002]经检索专利号为CN107485136B的发明授权专利文件公开了一种立式雨伞，包括伞头，伞本体；伞头呈柱状体，伞头包括处于尖端的伞头头部和与伞本体连接的伞头尾部。

[0003]该立式雨伞还存在以下不足：套筒在伞头上的往复移动需要通过人为用手进行操作，但是套筒以及伞头在使用放置时处于潮湿状态，直接用手带动套筒进行移动，会使得使用者的手变得潮湿。

发明内容

[0004]本发明的目的是为了解决背景技术中所提出的问题，而提出的一种立式雨伞。

[0005]为了实现上述目的，本发明采用了如下技术方案：

[0006]一种立式雨伞，包括套筒以及固定在圆形握块上的伞杆，所述伞杆的下端具有多个与支撑柱相配合的容纳槽，所述伞杆上开设有一个凹槽一以及多个凹槽二，且凹槽一同时与多个凹槽二相互连通，且凹槽一与相应的容纳槽相互连通，所述凹槽一内转动连接有丝杆，且丝杆的上端与圆形握块的下表面相接触，所述丝杆上安装有滚珠螺母，所述滚珠螺母的外壁固定安装有多个连接杆，且连接杆远离滚珠螺母的一端穿过相应凹槽二并固定在套筒的内壁上，所述伞杆与丝杆之间安装有转动机构。

[0007]在上述的一种立式雨伞中，所述转动机构由凹槽三、齿轮一、齿轮二、环形转动座、环形凹槽以及环形齿条组成，所述伞杆的上端侧壁开设有凹槽三，且凹槽三与凹槽一相互连通，所述丝杆上固定套接有齿轮一，所述凹槽三内转动连接有齿轮二，且齿轮二与齿轮一相啮合，所述伞杆上滑动连接有环形转动座，所述环形转动座的内壁上开设有环形凹槽，所述环形凹槽上固定安装有环形齿条，且齿轮二与环形齿条相互啮合。

[0008]在上述的一种立式雨伞中，所述伞杆的外壁上开设有环形槽，所述环形转动座的内壁上固定安装有多个限位块，且限位块滑动安装在环形槽内。

[0009]与现有的技术相比，本发明优点在于：整体操作简便，用手对环形转动座施加一个转动力即可带动套筒在竖直方向上进行高度的改变，且该操作有效的避免使用者的手变得潮湿，提高使用时的舒适性。

附图说明

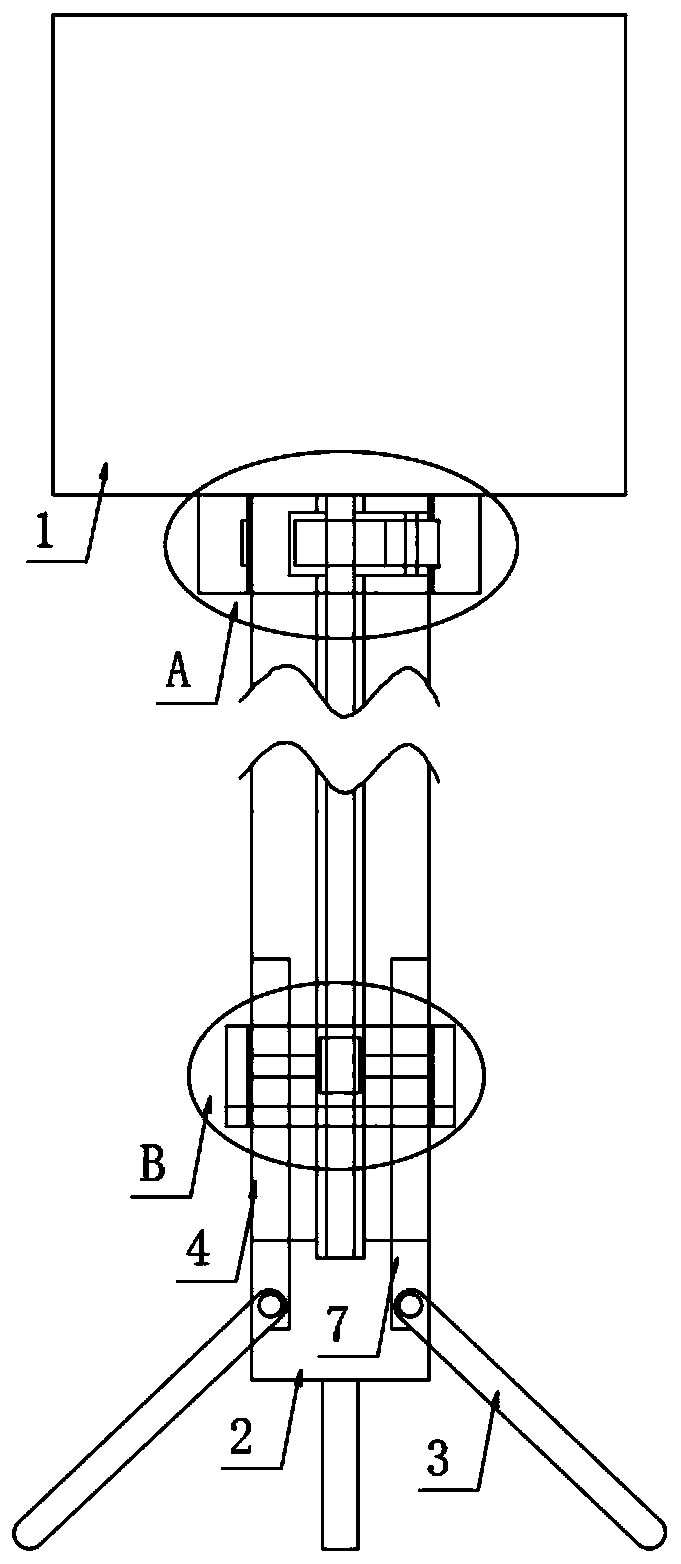

[0010]图1为本发明提出的一种立式雨伞的结构示意图；

[0011]图2为图1中A部分的结构放大示意图；

[0012]图3为图1中B部分的结构放大示意图；

[0013]图4为图3中套筒部分的结构剖视图。

[0014]图中：1圆形握块、2伞杆、3支撑柱、4容纳槽、5套筒、6磁块、7凹槽一、8凹槽二、9丝杆、10滚珠螺母、11连接杆、12凹槽三、13齿轮一、14齿轮二、15环形转动座。

具体实施方式

[0015]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

[0016]在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。

[0017]参照图1-4，一种立式雨伞，包括套筒5以及固定在圆形握块1上的伞杆2，伞杆2的下端具有多个与支撑柱3相配合的容纳槽4，套筒5的下端还固定安装有磁块6，上部分均为专利号为CN107485136B的发明授权专利文件的内容，在此不做具体阐述。

[0018]伞杆2上开设有一个凹槽一7以及多个凹槽二8，且凹槽一7同时与多个凹槽二8相互连通，且凹槽一7与相应的容纳槽4相互连通；

[0019]凹槽一7内转动连接有丝杆9，且丝杆9的上端与圆形握块1的下表面相接触，丝杆9上安装有滚珠螺母10，滚珠螺母10的外壁固定安装有多个连接杆11，且连接杆11远离滚珠螺母10的一端穿过相应凹槽二8并固定在套筒5的内壁上。

[0020]伞杆2与丝杆9之间安装有转动机构，转动机构由凹槽三12、齿轮一13、齿轮二14、环形转动座15、环形凹槽以及环形齿条组成，伞杆2的上端侧壁开设有凹槽三12，且凹槽三12与凹槽一7相互连通，丝杆9上固定套接有齿轮一13，凹槽三12内转动连接有齿轮二14，且齿轮二14与齿轮一13相啮合，伞杆2上滑动连接有环形转动座15，环形转动座15的内壁上开设有环形凹槽，环形凹槽上固定安装有环形齿条，且齿轮二14与环形齿条相互啮合；

[0021]伞杆2的外壁上开设有环形槽，环形转动座15的内壁上固定安装有多个限位块，且限位块滑动安装在环形槽内，通过环形槽与限位块的配合使得环形转动座15相对伞杆2只能发生相对转动，不会发生竖直方向上的移动。

[0022]进一步说明，上述固定连接，除非另有明确的规定和限定，否则应做广义理解，例如，可以是焊接，也可以是胶合，或者一体成型设置等本领域技术人员熟知的惯用手段。

[0023]本发明中，当需要带动套筒5进行移动时，用手直接对环形转动座15施加一个转动力即可，环形转动座15转动带动与之啮合的齿轮二14进行转动，齿轮二14转动带动与之啮合的齿轮一13进行转动，齿轮一13转动带动丝杆9进行转动，丝杆9转动通过滚珠螺母10、连接杆11即可带动套筒5在竖直方向上进行高度的改变。

[0024]需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

[0025]以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
