本发明公开了一种厨房用防堵塞下水管，包括直角管，所述直角管分为直管部分和横管部分，所述直管部分的侧壁设有有U型管并且两端与直管部分连通，所述U型管的上端部分连通设有支管，所述直管部分和横管部分的连接处套接有分料盒，所述分料盒与横管部分的连接处设有转板，所述转板通过扭簧与横管部分的侧壁转动连接，所述直管部分底部侧壁开设有圆孔，所述圆孔中密封滑动连接有推块，所述推块的另一端位于分料盒中并且固定连接有推杆，所述推杆同时贯穿支管和分料盒的侧壁并且在分料盒外的部分固定连接有推板。优点在于：通过对直角拐角处的清淤，避免造成下水管堵塞的问题。

权利要求

1.一种厨房用防堵塞下水管，包括直角管(1)，其特征在于，所述直角管(1)分为直管部分和横管部分，所述直管部分的侧壁设有有U型管(2)并且两端与直管部分连通，所述U型管(2)的上端部分连通设有支管(3)，所述直管部分和横管部分的连接处套接有分料盒(4)，所述分料盒(4)与横管部分的连接处设有转板(6)，所述转板(6)通过扭簧与横管部分的侧壁转动连接，所述直管部分底部侧壁开设有圆孔，所述圆孔中密封滑动连接有推块(10)，所述推块(10)的另一端位于分料盒(4)中并且固定连接有推杆(7)，所述推杆(7)同时贯穿支管(3)和分料盒(4)的侧壁并且在分料盒(4)外的部分固定连接有推板(8)；所述推杆位于支管(3)内的一端外套接有弹簧(12)，所述弹簧(12)的一端与支管(3)的侧壁固定连接，所述弹簧(3)的另一端固定连接有密封挡块(11)，所述密封挡块(1)固定连接在推杆(7)上并且外侧与支管(3)的内壁密封滑动连接，所述支管(3)中密封滑动连接有滑块(9)，所述滑块(9)和密封挡块(1)中间的部分装满压缩液体；所述分料盒(4)的靠近直管部分与U型管(2)连接处的一侧侧壁密封连接有拦截网(13)，所述拦截网(13)将分料盒(4)分为过滤空间(41)和排液空间(42)，所述过滤空间(41)底部设有盒门(14)，所述盒门(14)与分料盒(4)通过卡扣固定连接，所述排液空间(42)底部开设有排水管(5)。

2.根据权利要求1所述的一种厨房用防堵塞下水管，其特征在于，所述推块(10)采用梯形的棱台结构，所述转板(6)靠近推块(10)一侧设有卡块(15)，所述卡块(15)与推板(10)通过弹簧固定连接。

3.根据权利要求1所述的一种厨房用防堵塞下水管，其特征在于，所述支管(3)与U型管(2)的下侧连接处设有单向阀，所述推杆(7)与分料盒(4)的通过防水轴承转动连接。

说明书

一种厨房用防堵塞下水管

技术领域

[0001]本发明涉及厨房设施技术领域，尤其涉及一种厨房用防堵塞下水管。

背景技术

[0002]水管是供水的管道，现代装修水管都是采用埋墙式施工，水管的分类有三种，第一类是金属管，如内搪塑料的热镀铸铁管、铜管、不锈钢管等。第二类是塑复金属管，如塑复钢管，铝塑复合管等。第三类是塑料管，如PB、PP-R等。

[0003]下水管一般使用于厨房和卫生间，作为生活用谁的排放设施，而在厨房使用下水管时，由于厨房使用的洗手池经常本用来作洗菜、洗碗、刷锅等用途，因此在实际使用时，单一的筛网既无法将杂质完全过滤，导致下水管堵塞，另外对于含油脂较高的污水进行排放时，容易引起下水管管壁淤积厚厚的油层，减小水流的排放速度，严重的会产生堵塞，影响使用，基于此，本发明设计一种厨房用防堵塞下水管。

发明内容

[0004]本发明的目的是为了解决现有技术中厨房洗手池中通过简陋的过滤网，既难以完全分离菜叶、饭粒等固体杂质，导致下水道经常发生淤积，又无法对油污进行良好的分离，使得长时间使用下水道管壁淤积油污。

[0005]为了实现上述目的，本发明采用了如下技术方案：一种厨房用防堵塞下水管，包括直角管，所述直角管分为直管部分和横管部分，所述直管部分的侧壁设有有U型管并且两端与直管部分连通，所述U型管的上端部分连通设有支管，所述直管部分和横管部分的连接处套接有分料盒，所述分料盒与横管部分的连接处设有转板，所述转板通过扭簧与横管部分的侧壁转动连接，所述直管部分底部侧壁开设有圆孔，所述圆孔中密封滑动连接有推块，所述推块的另一端位于分料盒中并且固定连接有推杆，所述推杆同时贯穿支管和分料盒的侧壁并且在分料盒外的部分固定连接有推板；

[0006]所述推杆位于支管内的一端外套接有弹簧，所述弹簧的一端与支管的侧壁固定连接，所述弹簧的另一端固定连接有密封挡块，所述密封挡块固定连接在推杆上并且外侧与支管的内壁密封滑动连接，所述支管中密封滑动连接有滑块，所述滑块和密封挡块中间的部分装满压缩液体；

[0007]所述分料盒的靠近直管部分与U型管连接处的一侧侧壁密封连接有拦截网，所述拦截网将分料盒分为过滤空间和排液空间，所述过滤空间底部设有盒门，所述盒门与分料盒通过卡扣固定连接，所述排液空间底部开设有排水管。

[0008]在上述的一种厨房用防堵塞下水管中，所述推块采用梯形的棱台结构，所述转板靠近推块一侧设有卡块，所述卡块与推板通过弹簧固定连接。

[0009]在上述的厨房用防堵塞下水管中，所述支管与U型管的下侧连接处设有单向阀，所述推杆与分料盒的通过防水轴承转动连接。

[0010]与现有的技术相比，本发明的优点在于：

[0011]1、本发明在通过在直角管管底设置的分料盒起到对于进入管内的杂质去除收集的效果，使得在厨房洗手池被用做洗菜或者洗碗等操作时，管顶的过滤网无法完全收集杂质时，起到二次过滤的效果，避免下水管道发生堵塞；

[0012]2、本发明在使用时，当直角管发生淤堵时，直角管竖管部分的水位将上升，将U型管与竖管部分连接，并且位于上端的连接处密封设置水无法进入上侧U型管的单向阀，使得当水位高于U型管与竖管部分的下端连接处时，水将进入U型管中，并保持与竖管部分的水位相同；

[0013]3、当水位超过U型管上端高度时，水将进入支管中并对支管中设置的滑块施加液压，而滑块的下方空间被压缩液体充满，使得在滑块盒水压共同作用下，推动支管另一侧的密封挡块运动，从而推动推块向外滑动，而推块设置为梯形棱台结构，使得可以推动直角管直角位置淤积的杂质，减少拐角处的堵塞状态；

[0014]4、设置推块与横管部分上开设的转板通过卡块联动，当推块移动时，卡块解除转板与直角管的相对限位，则将在承受重力的作用下将转板上放淤积的固体杂质倾倒至分料盒中，起到快速去杂的效果，而当转板上方无水或者固体杂质时，在扭簧的作用下重新回复水平状态，则卡块在弹簧的作用下重新恢复至与横管部分卡住的状态，实现密封，具有自清理的效果；

附图说明

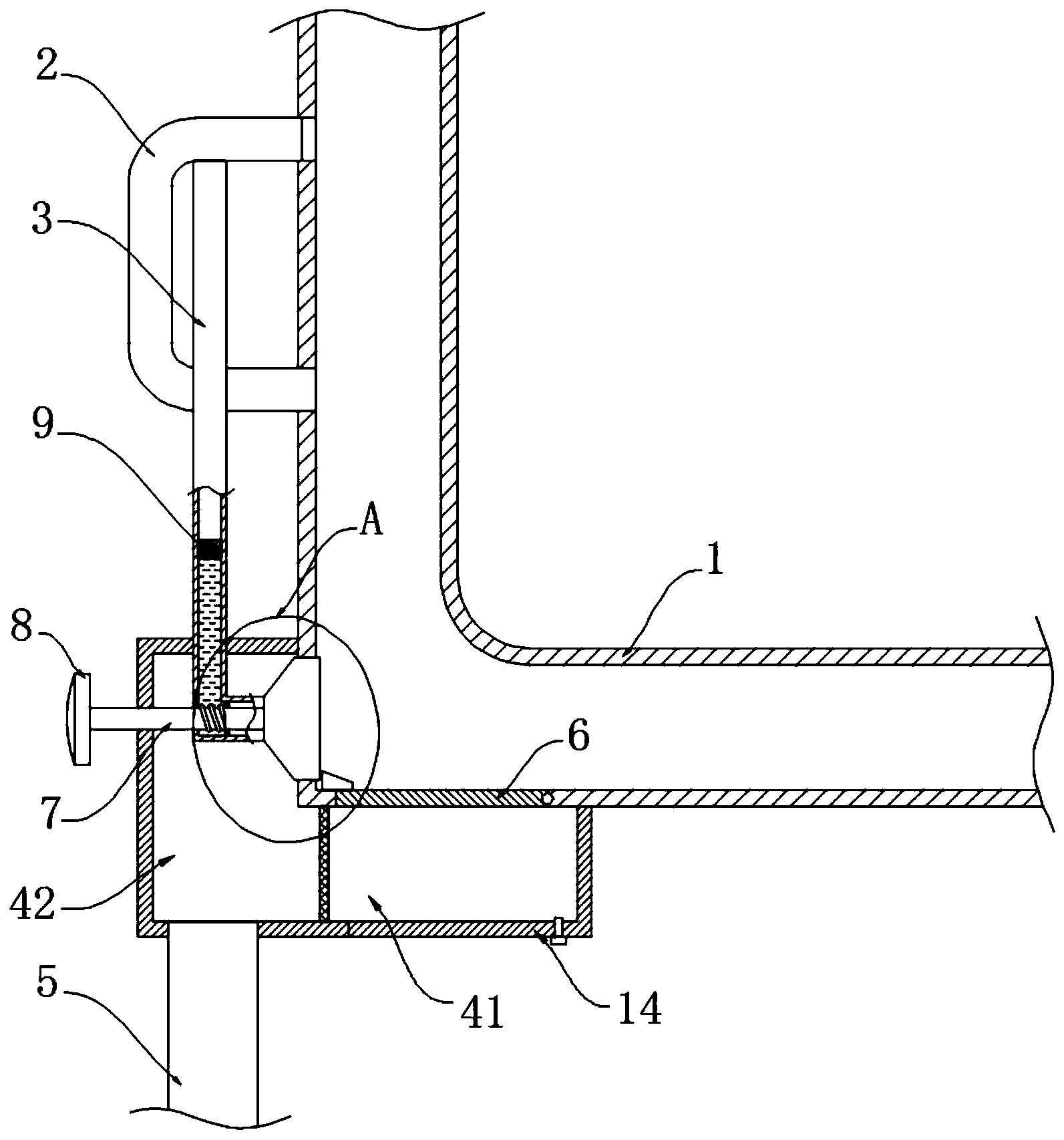

[0015]图1为本发明提出的一种厨房用防堵塞下水管的结构示意图；

[0016]图2为本发明提出的一种厨房用防堵塞下水管中A部分的放大示意图。

[0017]图中：1直角管、2U型管、3支管、4分料盒、41过滤空间、42排液空间、5排水管、6转板、7推杆、8推板、9滑块、10推块、11密封挡块、12弹簧、13拦截网、14盒门、15卡块。

具体实施方式

[0018]以下实施例仅处于说明性目的，而不是想要限制本发明的范围。

[0019]实施例

[0020]参照图1-2，一种厨房用防堵塞下水管，包括直角管1，直角管1分为直管部分和横管部分，直管部分的侧壁设有有U型管2并且两端与直管部分连通，U型管2的上端部分连通设有支管3，直管部分和横管部分的连接处套接有分料盒4，分料盒4与横管部分的连接处设有转板6，转板6通过扭簧与横管部分的侧壁转动连接，直管部分底部侧壁开设有圆孔，圆孔中密封滑动连接有推块10，推块10的另一端位于分料盒4中并且固定连接有推杆7，推杆7同时贯穿支管3和分料盒4的侧壁并且在分料盒4外的部分固定连接有推板8。

[0021]推杆位于支管3内的一端外套接有弹簧12，弹簧12的一端与支管3的侧壁固定连接，弹簧3的另一端固定连接有密封挡块11，密封挡块1固定连接在推杆7上并且外侧与支管3的内壁密封滑动连接，支管3中密封滑动连接有滑块9，滑块9和密封挡块1中间的部分装满压缩液体，分料盒4的靠近直管部分与U型管2连接处的一侧侧壁密封连接有拦截网13，拦截网13将分料盒4分为过滤空间41和排液空间42，过滤空间41底部设有盒门14，盒门14与分料盒4通过卡扣固定连接，排液空间42底部开设有排水管5。

[0022]推块10采用梯形的棱台结构，转板6靠近推块10一侧设有卡块15，卡块15与推板10通过弹簧固定连接，支管3与U型管2的下侧连接处设有单向阀，推杆7与分料盒4的通过防水轴承转动连接，避免水排出分料盒4的外部。

[0023]本发明在使用时当直角管1出现淤堵时，直角管1侧壁水位升高，并逐渐高于U型管下侧的一端，使得水进入U型管内部，并逐渐上升到U型管的另一个高端，并通过与支管3的连通进入支管内，由于支管内密封滑动连接有滑块9，因此，在液压作用下，滑块9将推动下方液体下移，并使得支管3另一端的密封挡块11右移，而密封挡块11右移，一方面会带动与之固定连接的推块10向直角管1水平方向滑动，从而对直角拐角处的杂质进行推动，另一方面将使得卡块15脱离固定转板6，使得在水和杂质的共同作用下使得转板6顺时针转动，并将其上方堆积的水和杂质的混合物一起排入分料盒4中，而水将通过侧面的拦截网13进入排水管5后流出，而固体杂质将留在分料盒4内被收集，而直角管1处实现清淤效果；

[0024]当淤积的杂质和水全部排完后，转板6上的重力不足以使得扭簧转动，转板6恢复原位，而另一侧的支管3中滑块9上方的液体将通过支管3与U型管下端连接处排出，而使得推块9在弹簧作用下恢复原位，则卡块15重新卡住转板6使其无法转动，起到密封的效果，并且在水压不够的状态下，可以通过人工手压推板8的方式实现上述操作，同时具有自动清淤和手动操作的功能。

[0025]尽管本文较多地使用了直角管1、U型管2、支管3、分料盒4、过滤空间41、排液空间42、排水管5、转板6、推杆7、推板8、滑块9、推块10、密封挡块11、弹簧12、拦截网13、盒门14、卡块术语15等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本发明的本质；把它们解释成任何一种附加的限制都是与本发明精神相违背的。
