一种饮水机自动上水设备

技术领域

[0001]本发明涉及生活用品技术领域，尤其涉及一种饮水机自动上水设备。

背景技术

[0002]以往，主要在办公室、医院等使用饮水机，但近年来，因为对水的安全、健康的关注的提高，所以饮水机在一般家庭也正在普及。一般，饮水机将原水容器内的饮用水朝临时箱供给，能够对临时箱内饮用水的温度进行调节。在临时箱连接有向外部注出的饮用水注出路，通过用户的手柄操作、龙头操作将成为临时箱与饮用水注出路的边界的阀打开，从而能够将进行了温度调节的饮用水向杯子等注入。

[0003]现有的桶装水较重，对于女性、老人或者体能较差的人来说，很难提起桶装水，即使能够将桶装水提起，也很难将桶装水翻转倒置安装在饮水机上

[0004]为此，我们提出一种饮水机自动上水设备来解决上述问题。

发明内容

[0005]本发明的目的是为了解决背景技术中的问题，而提出的一种饮水机自动上水设备。

[0006]为了实现上述目的，本发明采用了如下技术方案：一种饮水机自动上水设备，包括底座，所述底座的上表面安装有第一电机，所述第一电机的输出轴上焊接有滚珠丝杆，所述滚珠丝杆上螺纹连接有移动座，所述移动座上对称设有两行轮齿，所述移动座的下端面焊接有连接座，所述连接座的下端面焊接有限位箱体，所述限位箱体的外侧壁上开设有环形通孔，所述限位箱体的外侧壁上滑动连接有第二电机，所述第二电机的输出轴穿过环形通孔并对称安装有两个齿轮，且每个齿轮均与位置相对应的一行轮齿啮合，所述限位箱体上对称开设有两个限位通孔，所述第二电机的输出轴上对称安装有两个连接板，两个所述连接板均穿过位置相对应的限位通孔并共同安装有安装座，所述安装座上对称转动连接有两个环形卡环，两个所述环形卡环之间共同转动连接有电动伸缩杆。

[0007]在上述的饮水机自动上水设备中，所述限位通孔由对称设置两个水平限位孔和四个竖直限位孔组成，且每个水平限位孔均与位置相对应的两个竖直限位孔连通。

[0008]在上述的饮水机自动上水设备中，所述限位箱体的外侧壁上对称开设有两条限位滑槽，且第二电机滑动连接在两条限位滑槽内。

[0009]在上述的饮水机自动上水设备中，所述底座的下表面开设有工艺槽。

[0010]在上述的饮水机自动上水设备中，所述移动座由一个长方体和两个对称设置的半圆柱体组成，且长方体焊接在连接座上，且两个半圆柱体对称设置在两个长方体的侧壁上。

[0011]在上述的饮水机自动上水设备中，每个所述环形卡环上均安装有橡胶防滑垫，且每个橡胶防滑垫上均开设有防滑纹。

[0012]与现有的技术相比，本发明的有益效果为：

[0013]1、通过第一电机带动滚珠丝杆转动，进而实现移动座在竖直方向上的运动，进而带动桶装水在竖直方向上移动。

[0014]2、通过电动伸缩杆、环形卡环固定桶装水，避免桶装水在移动过程中掉落，环形卡环上固定连接的橡胶防滑垫能够增大环形卡环与桶装水侧壁之间的摩擦力，增强桶装水移动过程中的稳定性。

[0015]3、齿轮以及移动座上轮齿的设置实现桶装水的翻转倒置，将桶装水倒置在饮水机的上端，限位滑槽以及环形通孔的设置能够对第二电机以及第二电机的输出轴的运动进行限位，避免第二电机随着齿轮的转动而转动，同时增强第二电机移动过程中的稳定性。

[0016]综上所述，本发明结构巧妙，使用便捷，在调整桶装水位置的同时将桶装水倒置，能够有效的辅助使用者安装桶装水，为女性、老人以及体力不足的人提供便利。

附图说明

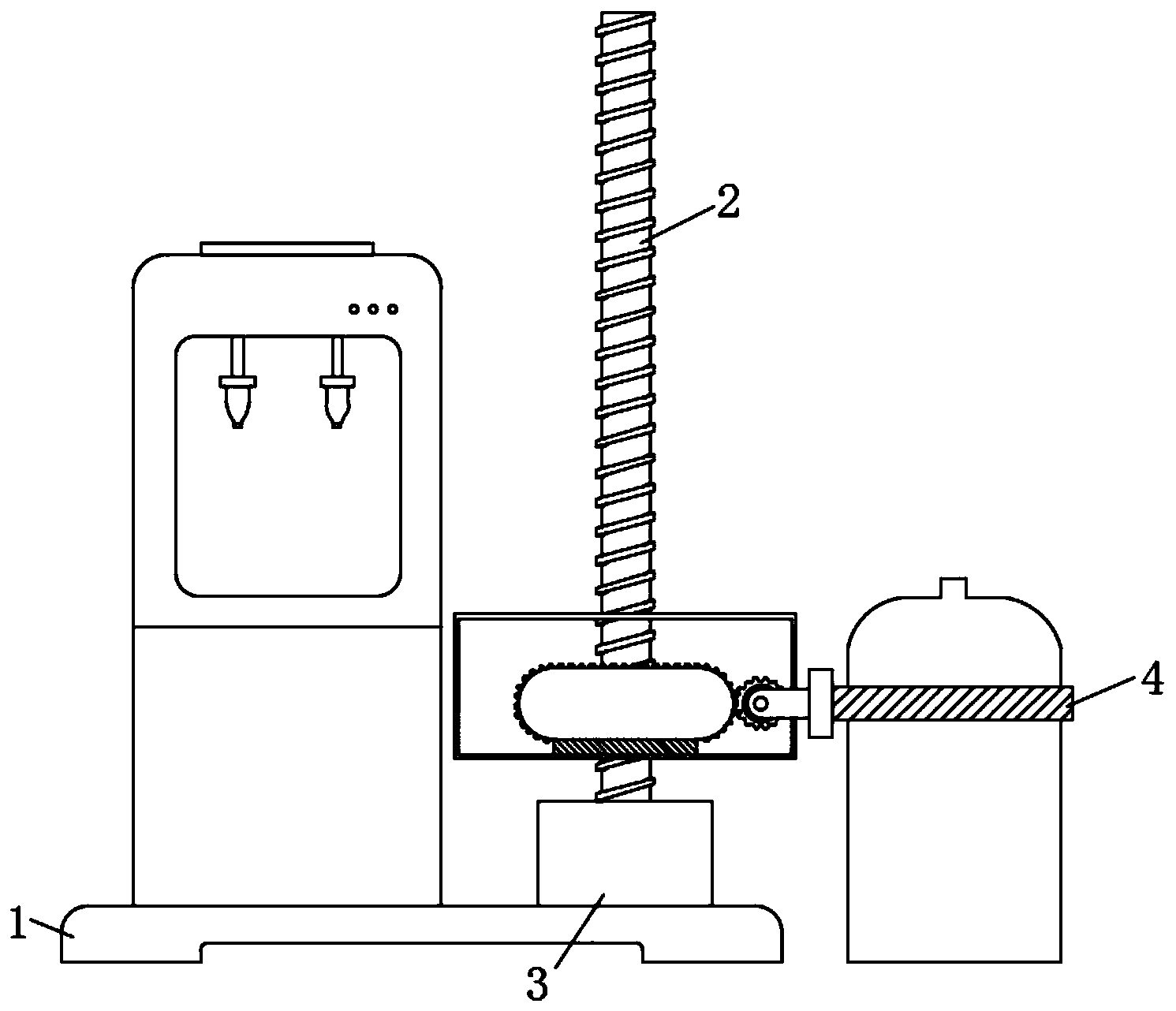

[0017]图1为本发明提出的一种饮水机自动上水设备的结构示意图；

[0018]图2为本发明提出的一种饮水机自动上水设备中移动座部分结构放大图；

[0019]图3为本发明提出的一种饮水机自动上水设备中第二电机部分结构示意图；

[0020]图4为本发明提出的一种饮水机自动上水设备中限位箱体的直观图；

[0021]图5为本发明提出的一种饮水机自动上水设备中环形卡环部分结构放大图；

[0022]图6为本发明提出的一种饮水机自动上水设备安装桶装水时的结构示意图。

[0023]图中：1底座、2滚珠丝杆、3第一电机、4环形卡环、5连接板、6连接座、7限位箱体、8轮齿、9移动座、10齿轮、11安装座、12限位通孔、13第二电机、14橡胶防滑垫、15电动伸缩杆、16环形通孔、17限位滑槽。

具体实施方式

[0024]以下实施例仅处于说明性目的，而不是想要限制本发明的范围。

[0025]实施例

[0026]参照图1-6，一种饮水机自动上水设备，包括底座1，底座1的下表面开设有工艺槽，底座1的上表面安装有第一电机3，第一电机3的输出轴上焊接有滚珠丝杆2。

[0027]滚珠丝杆2上螺纹连接有移动座9，移动座9上对称设有两行轮齿8，移动座9的下端面焊接有连接座6，移动座9由一个长方体和两个对称设置的半圆柱体组成，且长方体焊接在连接座6上，且两个半圆柱体对称设置在两个长方体的侧壁上。

[0028]连接座6的下端面焊接有限位箱体7，限位箱体7的外侧壁上开设有环形通孔16，限位箱体7的外侧壁上滑动连接有第二电机13，限位箱体7的外侧壁上对称开设有两条限位滑槽17，且第二电机13滑动连接在两条限位滑槽17内。

[0029]第二电机13的输出轴穿过环形通孔16并对称安装有两个齿轮10，且每个齿轮10均与位置相对应的一行轮齿8啮合，限位箱体7上对称开设有两个限位通孔12，限位通孔12由对称设置两个水平限位孔和四个竖直限位孔组成，且每个水平限位孔均与位置相对应的两个竖直限位孔连通。

[0030]第二电机13的输出轴上对称安装有两个连接板5，两个连接板5均穿过位置相对应的限位通孔12并共同安装有安装座11，安装座11上对称转动连接有两个环形卡环4，每个环形卡环4上均安装有橡胶防滑垫14，且每个橡胶防滑垫14上均开设有防滑纹，两个环形卡环4之间共同转动连接有电动伸缩杆15。

[0031]本发明在使用时，首先将饮水机放置在底座1上，然后将桶装水放置在两个环形卡环4的下方，随后打开第一电机3，第一电机3带动滚珠丝杆2反向转动，则与滚珠丝杆2螺纹连接的移动座9在竖直方向上向下运动，直至运动合适位置关闭第一电机3，随后打开电动伸缩杆15，电动伸缩杆15缩短带动两个环形卡环4相互靠近，直至将桶装水夹紧，随后再次打开第一电机3，第一电机3带动滚珠丝杆2正向转动，直至运动至滚珠丝杆2的上端面与移动座9的上表面平齐的位置关闭第一电机3，随后打开第二电机13，第二电机13的输出轴带动齿轮10转动，由于齿轮10与轮齿8啮合，则齿轮10在自身转动的同时轮齿8上运动，在齿轮10运动过程中第二电机13在限位滑槽17内滑动，同时第二电机13的输出轴在环形通孔16内运动，此时安装在第二电机13输出轴上的连接板5通过安装座11和环形卡环4带动桶装水进行运动，直至将桶装水倒置在饮水机的上方关闭第二电机13，随后再次打开第一电机3，第一电机3带动滚珠丝杆2反向转动，则移动座9在竖直方向上向下运动，直至将饮水机的扎入棒扎入桶装水的栓部。

[0032]尽管本文较多地使用了底座1、滚珠丝杆2、第一电机3、环形卡环4、连接板5、连接座6、限位箱体7、轮齿8、移动座9、齿轮10、安装座11、限位通孔12、第二电机13、橡胶防滑垫14、电动伸缩杆15、环形通孔16、限位滑槽17等术语，但并不排除使用其它术语的可能性。使用这些术语仅仅是为了更方便地描述和解释本发明的本质；把它们解释成任何一种附加的限制都是与本发明精神相违背的。
