本发明属于生活用品领域，尤其是涉及一种瓶塞防掉落的暖水瓶，包括壳体，所述壳体内设有内胆，所述壳体的下端螺纹连接有底座，所述内胆的下端与底座的上端相抵接触，所述底座内设有空腔，所述空腔的内侧壁上固定连接有环状弹性气囊，所述空腔内设有可自由活动的配重块，所述内胆的上端设有瓶塞，所述瓶塞的上端固定连接有固定块，所述固定块的上端固定连接有提手，所述壳体的上沿处固定连接有C字形的弧形气囊，所述弧形气囊通过连接管与环状弹性气囊相连通，所述固定块的上端设有与弧形气囊相匹配的弧形限位槽，所述壳体的侧壁上固定连接有把手。本发明可利用配重块的挤压，使C字形的弧形气囊能够将瓶塞卡紧，防止出现瓶塞掉落的情况。

权利要求

1.一种瓶塞防掉落的暖水瓶，包括壳体(1)，其特征在于，所述壳体(1)内设有内胆(2)，所述壳体(1)的下端螺纹连接有底座(3)，所述内胆(2)的下端与底座(3)的上端相抵接触，所述底座(3)内设有空腔(4)，所述空腔(4)的内侧壁上固定连接有环状弹性气囊(5)，所述空腔(4)内设有可自由活动的配重块(6)，所述内胆(2)的上端设有瓶塞(7)，所述瓶塞(7)的上端固定连接有固定块(8)，所述固定块(8)的上端固定连接有提手(9)，所述壳体(1)的上沿处固定连接有C字形的弧形气囊(10)，所述弧形气囊(10)通过连接管与环状弹性气囊(5)相连通，所述固定块(8)的上端设有与弧形气囊(10)相匹配的弧形限位槽(11)，所述壳体(1)的侧壁上固定连接有把手(12)，所述把手(12)远离弧形气囊(10)的开口方向设置。

2.根据权利要求1所述的瓶塞防掉落的暖水瓶，其特征在于，所述内胆(2)内设有可在内胆(2)底部活动的磁铁块(13)，所述磁铁块(13)的底部为光滑弧面，所述配重块(6)采用磁性材料，所述磁铁块(13)的下端与配重块(6)的上端异极相吸。

说明书

一种瓶塞防掉落的暖水瓶

技术领域

[0001]本发明属于生活用品领域，尤其是涉及一种瓶塞防掉落的暖水瓶。

背景技术

[0002]暖水瓶是日常用品，外面有竹篾、铁皮、塑料等做成的壳，内装瓶胆。瓶胆由双层玻璃制成，夹层中的两面镀上银、铝、铜等金属，中间抽成真空，瓶口有塞子，可以在较长时间内保持瓶内的温度。

[0003]由于一般的木质瓶塞只是简单地塞在瓶口处，当人们打完开水将开水拎回去的路上，瓶身处于倾斜状态，暖水瓶内气体受热碰撞，加上行走过程中，暖水瓶发生晃动，很容易将瓶塞顶出，轻者瓶塞掉落到地上，被污染无法立即使用，暖水瓶内的开水容易受到污染，重者开水从暖水瓶内溢出，造成严重的烫伤，极其危险；另外，现有的暖水瓶在长期使用后，会在其内胆的内壁上附着一层厚厚的水垢，不便于清理。

[0004]水垢是氢氧化钙，氢氧化镁等难容物的聚集体，而水垢的形成由于自来水中含有卤化钙、卤化镁等盐类，当加热自来水时，温度破坏了原有的水解平衡，大量的钙盐、镁盐水解为氢氧化钙，氢氧化镁等难容物，并以胶体的形式分布在水中，当加热完毕后，由于温度降低，胶体凝聚并均匀的沉于器皿底部，形成层状晶体(就是水锈)，当在水中放入磁铁，就在水中形成了一个磁场，胶体都带电，在磁场作用下胶体开始有规律的凝集，根据磁场的作用方向，不均匀的沉于底部，这时由于均匀的破坏，分子形不成晶体，从而也就无法结成水锈，在壶中放一块磁铁，不仅不积垢，煮开的水被磁化，还具有防治便秘、咽喉炎作用。

[0005]为此，我们提出一种瓶塞防掉落的暖水瓶来解决上述问题。

发明内容

[0006]本发明的目的是针对上述问题，提供一种可自动除水垢的瓶塞防掉落的暖水瓶。

[0007]为达到上述目的，本发明采用了下列技术方案：一种瓶塞防掉落的暖水瓶，包括壳体，所述壳体内设有内胆，所述壳体的下端螺纹连接有底座，所述内胆的下端与底座的上端相抵接触，所述底座内设有空腔，所述空腔的内侧壁上固定连接有环状弹性气囊，所述空腔内设有可自由活动的配重块，所述内胆的上端设有瓶塞，所述瓶塞的上端固定连接有固定块，所述固定块的上端固定连接有提手，所述壳体的上沿处固定连接有C字形的弧形气囊，所述弧形气囊通过连接管与环状弹性气囊相连通，所述固定块的上端设有与弧形气囊相匹配的弧形限位槽，所述壳体的侧壁上固定连接有把手，所述把手远离弧形气囊的开口方向设置。

[0008]在上述的瓶塞防掉落的暖水瓶中，所述内胆内设有可在内胆底部活动的磁铁块，所述磁铁块的底部为光滑弧面，所述配重块采用磁性材料，所述磁铁块的下端与配重块的上端异极相吸。

[0009]与现有的技术相比，本瓶塞防掉落的暖水瓶的优点在于：

[0010]1、本发明通过设置环形弹性气囊和配重块，当人们提起暖水瓶时，瓶身倾斜，配重块挤压环形弹性气囊，使环形弹性气囊内的气体排入弧形气囊内并使弧形气囊膨胀，对瓶塞进行限位，能够有效地防止在行走过程中，出现瓶塞掉落，出现烫伤人等危险情况。

[0011]2、本发明通过设置磁铁块，不但可以随着配重块的移动，可以对内胆底部的水垢进行清理，而且可以抵消一部分配重块的重力，减少配重块与空腔侧壁的摩擦力，提高配重块的挤压效果。

附图说明

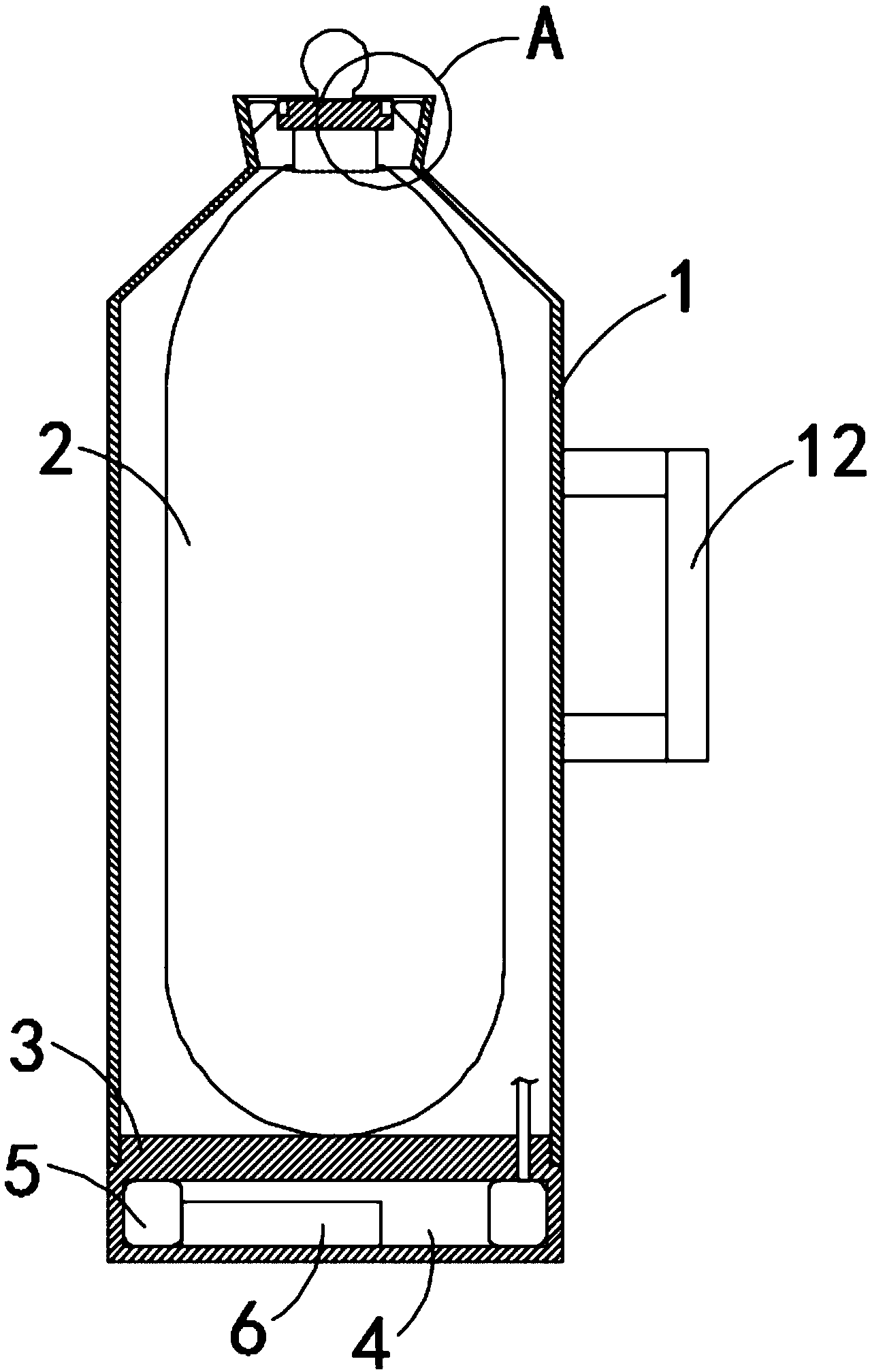

[0012]图1是本发明提供的一种瓶塞防掉落的暖水瓶中实施例1的结构透视图；

[0013]图2是图1中的A处放大结构示意图；

[0014]图3是本发明提供的一种瓶塞防掉落的暖水瓶中实施例1的瓶塞结构示意图；

[0015]图4是本发明提供的一种瓶塞防掉落的暖水瓶中实施例1的空腔内部结构示意图；

[0016]图5是本发明提供的一种瓶塞防掉落的暖水瓶中实施例2的结构透视图。

[0017]图中，1壳体、2内胆、3底座、4空腔、5环状弹性气囊、6配重块、7瓶塞、8固定块、9提手、10弧形气囊、11弧形限位槽、12把手、13磁铁块。

具体实施方式

[0018]以下实施例仅处于说明性目的，而不是想要限制本发明的范围。

[0019]实施例1

[0020]如图1-4所示，一种瓶塞防掉落的暖水瓶，包括壳体1，壳体1内设有内胆2，壳体1的下端螺纹连接有底座3，内胆2的下端与底座3的上端相抵接触，底座3内设有空腔4，空腔4的内侧壁上固定连接有环状弹性气囊5，空腔4内设有可自由活动的配重块6，需要说明的是，空腔4的内底面为光滑面，减少配重块6与空腔4之间的摩擦；内胆2的上端设有瓶塞7，瓶塞7的上端固定连接有固定块8，固定块8的上端固定连接有提手9，壳体1的上沿处固定连接有C字形的弧形气囊10，值得一提的是，环状弹性气囊5和弧形气囊10均可采用硅胶材质，需要注意的是，弧形气囊10会沿着其径向朝内膨胀延伸，弧形气囊10通过连接管与环状弹性气囊5相连通，固定块8的上端设有与弧形气囊10相匹配的弧形限位槽11，需要注意的是，弧形开槽11的上端与弧形气囊10的下端留有一定的间隙，使瓶塞7可以小范围活动，方便将暖水瓶内的气体排出，避免出现瓶塞7过紧，出现爆瓶的情况，壳体1的侧壁上固定连接有把手12，把手12远离弧形气囊10的开口方向设置，通过将把手12远离弧形气囊10的开口方向设置，防止弧形气囊10对倒水产生阻碍。

[0021]本实施例中，当暖水瓶被竖直放置时，配重块6的重力会作用于空腔4的底部，当暖水瓶处于倾斜状态时，配重块6发生滑动，对环状弹性气囊5挤压，使环状弹性气囊5内的气体顺着连接管排入弧形气囊10内，弧形气囊10内气体增加并沿着其径向朝内膨胀延伸，对固定块8进行限位，可以有效地避免出现瓶塞7掉落的情况，进而避免人在拎起暖水瓶走动过程中，由于暖水瓶塞掉落，出现热水洒出烫伤人体的安全事故。

[0022]实施例2

[0023]如图5所示，本实施例与实施例1的不同之处在于：内胆2内设有可在内胆2底部活动的磁铁块13，磁铁块13的底部为光滑弧面，配重块6采用磁性材料，磁铁块13的下端与配重块6的上端异极相吸，需要说明的是，由于磁场可以存在于真空中，所以内胆2的真空保温层不会对阻隔磁场的传播。

[0024]本实施例中，通过设置磁铁块13，可以有效地防止内胆2的内壁上附着水垢，当暖水瓶倾斜使配重块6移动时，由于配重块6采用磁性材料，磁铁块13的下端与配重块6的上端异极相吸，所以配重块6会带动磁铁块13在内胆2内移动，一方面，磁铁块13在内胆2内移动，可以提高对水垢的去除能力，磁铁的存在在水中形成一个磁场，使可以形成水垢的带电的胶体有规律的凝集，根据磁场的作用方向，不均匀的沉于底部，这时由于均匀的破坏，分子形不成晶体，从而也就无法结成水垢，另一方面，由于磁铁块13的下端与配重块6的上端异极相吸，可以抵消一部分配重块6的重力，进一步减少磁铁块13与空腔4侧壁的摩擦阻力。

[0025]以上所述仅为本发明的较佳实施例，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
