摘要
本发明公开了一种能够防止粉尘飞扬的黑板擦，包括外壳，所述外壳侧壁固定连接有棉擦，所述外壳内部设有防尘机构，所述防尘机构包括固定连接在外壳内壁的控制盒，所述控制盒内壁固定连接有两个固定板，两个所述固定板相对的侧壁共同固定连接有两个螺线管，所述控制盒内壁固定连接有固定柱，所述固定柱侧壁滑动套接有磁条，所述外壳两侧壁均设有吸尘口，所述外壳两内壁均固定连接有安装板，两个所述安装板侧壁均固定连接有玻璃筒，两个所述玻璃筒内部均通过通电弹簧弹性连接有摩擦柱，两个所述螺线管分别与两个通电弹簧电性连接。本发明能够防止粉尘飞扬，保障人们的健康，还能使黑板擦对黑板的擦拭效果更佳。
权利要求
1.一种能够防止粉尘飞扬的黑板擦，包括外壳(1)，所述外壳(1)侧壁固定连接有棉擦(9)，其特征在于：所述外壳(1)内部设有防尘机构，所述防尘机构包括固定连接在外壳(1)内壁的控制盒(6)，所述控制盒(6)内壁固定连接有两个固定板(10)，两个所述固定板(10)相对的侧壁共同固定连接有两个螺线管(11)，所述控制盒(6)内壁固定连接有固定柱(14)，所述固定柱(14)侧壁滑动套接有磁条(12)，所述外壳(1)两侧壁均设有吸尘口(3)，所述外壳(1)两内壁均固定连接有安装板(15)，两个所述安装板(15)侧壁均固定连接有玻璃筒(16)，两个所述玻璃筒(16)内部均通过通电弹簧弹性连接有摩擦柱(17)，两个所述螺线管(11)分别与两个通电弹簧电性连接，两个所述摩擦柱(17)侧壁均固定连接有丝绸；所述外壳(1)内部设有除尘机构，所述除尘机构包括固定连接在外壳(1)两侧壁的两个气囊(2)，两个所述安装板(15)内部均设有固定腔(19)，两个所述固定腔(19)下壁通过连接管(4)分别与两个气囊(2)连通，两个所述固定腔(19)内壁均密封滑动连接有移动磁板(20)，所述安装板(15)侧壁设有滑槽，所述滑槽内滑动连接有与移动磁板(20)异极相吸的滑块(23)，所述滑块(23)侧壁固定连接有刮环(18)，所述刮环(18)滑动套接在玻璃筒(16)外壁；所述外壳(1)内部设有辅助机构。
2.根据权利要求1所述的一种能够防止粉尘飞扬的黑板擦，其特征在于：所述辅助机构包括固定连接在外壳(1)内壁的储水盒(5)，所述固定腔(19)靠近上端的侧壁通过吸水管(21)与储水盒(5)连通，所述吸水管(21)内设有单向阀，所述外壳(1)靠近上端的内部设有两个辅助腔(7)，两个所述辅助腔(7)通过出液管(22)分别与两个固定腔(19)上壁连通，两个所述出液管(22)内均设有压力阀，两个所述辅助腔(7)内壁均设有多个渗水孔(8)。
3.根据权利要求1所述的一种能够防止粉尘飞扬的黑板擦，其特征在于：所述固定柱(14)位于两个固定板(10)之间，所述固定柱(14)与磁条(12)均位于两个螺线管(11)中部。
4.根据权利要求1所述的一种能够防止粉尘飞扬的黑板擦，其特征在于：所述控制盒(6)两内壁固定连接有缓冲垫(13)，两个所述缓冲垫(13)正对磁条(12)设置，两个缓冲垫(13)均由海绵制成。
说明书
一种能够防止粉尘飞扬的黑板擦
技术领域
[0001]本发明涉及教学用具技术领域，尤其涉及一种能够防止粉尘飞扬的黑板擦。
背景技术
[0002]黑板擦，是教学领域常见的物品，老师们一般都会使用黑板擦将黑板上的字擦除，使用方便，但是，现有的黑板擦存在下列问题：
[0003]1、现有的黑板擦在擦拭黑板时，擦除的粉尘容易在黑板擦的侧部到处飞扬，粉尘飘扬在空气中容易被老师和前排的同学吸入呼吸道内，也容易进入人们的眼睛，从而对人们的健康造成极大的危害；
[0004]2、现有的黑板擦在擦拭黑板时，部分粉尘会附着在黑板擦的棉擦上，多次使用后，黑板擦擦拭黑板后，黑板上还是会残留大量的粉尘，擦拭不干净，人们一般会将黑板擦拿到卫生间或者其他区域，将黑板擦沾水湿润后再进行擦拭，如果每次都需要人们沾水，则需要消耗大量的时间和精力，不够方便。
[0005]所以，需要设计一种防止粉尘飞扬的黑板擦来解决上述问题。
发明内容
[0006]本发明的目的是为了解决现有技术中存在的缺点，而提出的一种能够防止粉尘飞扬的黑板擦。
[0007]为了实现上述目的，本发明采用了如下技术方案：
[0008]一种能够防止粉尘飞扬的黑板擦，包括外壳，所述外壳侧壁固定连接有棉擦，所述外壳内部设有防尘机构，所述防尘机构包括固定连接在外壳内壁的控制盒，所述控制盒内壁固定连接有两个固定板，两个所述固定板相对的侧壁共同固定连接有两个螺线管，所述控制盒内壁固定连接有固定柱，所述固定柱侧壁滑动套接有磁条，所述外壳两侧壁均设有吸尘口，所述外壳两内壁均固定连接有安装板，两个所述安装板侧壁均固定连接有玻璃筒，两个所述玻璃筒内部均通过通电弹簧弹性连接有摩擦柱，两个所述螺线管分别与两个通电弹簧电性连接，两个所述摩擦柱侧壁均固定连接有丝绸；
[0009]所述外壳内部设有除尘机构，所述除尘机构包括固定连接在外壳两侧壁的两个气囊，两个所述安装板内部均设有固定腔，两个所述固定腔下壁通过连接管分别与两个气囊连通，两个所述固定腔内壁均密封滑动连接有移动磁板，所述安装板侧壁设有滑槽，所述滑槽内滑动连接有与移动磁板异极相吸的滑块，所述滑块侧壁固定连接有刮环，所述刮环滑动套接在玻璃筒外壁；
[0010]所述外壳内部设有辅助机构。
[0011]优选地，所述辅助机构包括固定连接在外壳内壁的储水盒，所述固定腔靠近上端的侧壁通过吸水管与储水盒连通，所述吸水管内设有单向阀，所述外壳靠近上端的内部设有两个辅助腔，两个所述辅助腔通过出液管分别与两个固定腔上壁连通，两个所述出液管内均设有压力阀，两个所述辅助腔内壁均设有多个渗水孔。
[0012]优选地，所述固定柱位于两个固定板之间，所述固定柱与磁条均位于两个螺线管中部。
[0013]优选地，所述控制盒两内壁固定连接有缓冲垫，两个所述缓冲垫正对磁条设置，两个缓冲垫均由海绵制成。
[0014]本发明具有以下有益效果：
[0015]1、与现有技术相比，本发明设有防尘机构，通过磁条的左右移动使通电弹簧间断地通电，从而带动摩擦柱侧壁的丝绸与玻璃筒内壁不停地摩擦产生静电，将粉尘吸附在玻璃筒侧壁，能够防止粉尘飞扬，保障了人们的健康；
[0016]2、与现有技术相比，本发明在移动磁板移动时，能够将水挤压进辅助腔，再通过渗水孔渗透到棉擦上，使黑板擦对黑板的擦拭效果更佳，而且不需要人们多次将黑板擦沾水湿润，使用方便；
[0017]3、与现有技术相比，本发明将水挤压到棉擦上，能够使棉擦湿润，从而使棉擦在擦拭黑板时，能够将粉尘湿润，进一步防止粉尘飞扬。
附图说明

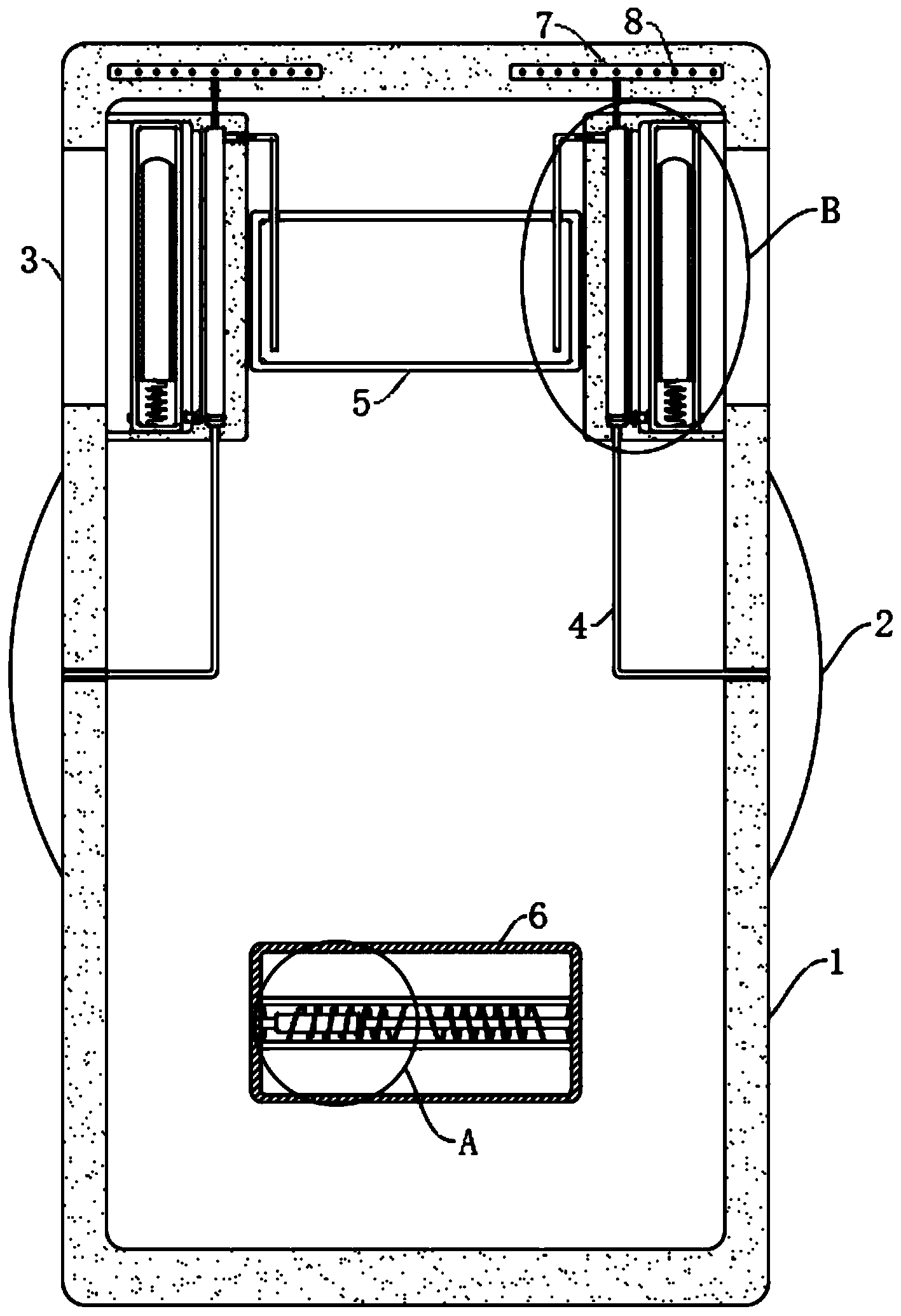

[0018]图1为本发明提出的一种能够防止粉尘飞扬的黑板擦的结构示意图；
[0019]图2为本发明提出的一种能够防止粉尘飞扬的黑板擦的侧视图；
[0020]图3为本发明提出的一种能够防止粉尘飞扬的黑板擦的A处结构放大图；
[0021]图4为本发明提出的一种能够防止粉尘飞扬的黑板擦的B处结构放大图。
[0022]图中：1外壳、2气囊、3吸尘口、4连接管、5储水盒、6控制盒、7辅助腔、8渗水孔、9棉擦、10固定板、11螺线管、12磁条、13缓冲垫、14固定柱、15安装板、16玻璃筒、17摩擦柱、18刮环、19固定腔、20移动磁板、21吸水管、22出液管、23滑块。
具体实施方式
[0023]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
[0024]在本发明的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。
[0025]参照图1-4，一种能够防止粉尘飞扬的黑板擦，包括外壳1，外壳1为空心结构，外壳1侧壁固定连接有棉擦9。
[0026]外壳1内部设有防尘机构，防尘机构包括固定连接在外壳1内壁的控制盒6，控制盒6内壁固定连接有两个固定板10，两个固定板10相对的侧壁共同固定连接有两个螺线管11，控制盒6内壁固定连接有固定柱14，固定柱14位于两个固定板10之间，固定柱14侧壁滑动套接有磁条12，磁条12的两端分别具有S极与N极，固定柱14与磁条12均位于两个螺线管11中部，外壳1两侧壁均设有吸尘口3；
[0027]外壳1两内壁均固定连接有安装板15，安装板15为横向的U型结构，两个安装板15侧壁均固定连接有玻璃筒16，两个玻璃筒16内部均通过通电弹簧弹性连接有摩擦柱17，两个螺线管11分别与两个通电弹簧电性连接，具体连接方式为导线连接，两个摩擦柱17侧壁均固定连接有丝绸，丝绸与玻璃筒16内壁接触。
[0028]外壳1内部设有除尘机构，除尘机构包括固定连接在外壳1两侧壁的两个气囊2，两个安装板15内部均设有固定腔19，两个固定腔19下壁通过连接管4分别与两个气囊2连通，两个固定腔19内壁均密封滑动连接有移动磁板20，安装板15侧壁设有滑槽，滑槽内滑动连接有与移动磁板20异极相吸的滑块23，滑块23侧壁固定连接有刮环18，刮环18滑动套接在玻璃筒16外壁。
[0029]外壳1内部设有辅助机构，辅助机构包括固定连接在外壳1内壁的储水盒5，储水盒5内装有水，进一步地，储水盒5侧壁设有用于补充水的进水口，固定腔19靠近上端的侧壁通过吸水管21与储水盒5连通，吸水管21延伸至储水盒5内底部，吸水管21内设有单向阀，单向阀限制水只能从吸水管21流入固定腔19，外壳1靠近上端的内部设有两个辅助腔7，两个辅助腔7通过出液管22分别与两个固定腔19上壁连通，两个出液管22内均设有压力阀，压力阀只有在固定腔19内的液压达到一定程度时才会打开，两个辅助腔7内壁均设有多个渗水孔8。
[0030]本发明中，控制盒6两内壁固定连接有缓冲垫13，两个缓冲垫13正对磁条12设置，两个缓冲垫13均由海绵制成，设置缓冲垫13主要用于防止磁条12左右移动时直接与控制盒6内壁碰撞，发出较大的声音，同时还能防止碰撞对装置造成损坏。
[0031]在使用时，人们手握黑板擦的两侧，并挤压气囊2，将气囊2内的空气挤压进固定腔19内，并推动移动磁板20上移，滑块在移动磁板20的吸引力的作用下也向上移动，并带动刮环18移动到玻璃筒16的最上端，在人们使用黑板擦在黑板上来回擦拭黑板时，在惯性的作用下，磁条12会沿着固定柱14左右移动，从而使两个螺线管11间断地切割磁感线(即磁条12经过左侧螺线管11的过程，左侧的螺线管11切割磁感线，磁条12经过右侧螺线管11的过程，右侧的螺线管11切割磁感线)，并产生感应电流，使对应的通电弹簧间断地通电，通电弹簧通电时会收缩，断电时在自身弹性的作用下恢复形变，从而带动摩擦柱17在玻璃筒16内上下振动，进而使丝绸与玻璃筒16内壁不停地摩擦，产生静电，能够在使用黑板擦擦拭黑板时，将扬起的灰尘吸附到玻璃筒16的侧壁，防止粉尘肆意飞扬，被人们吸入，保障了人们的健康。
[0032]在人们停止擦拭黑板后，磁条12停止移动，螺线管11不再切割磁感线，摩擦柱17不再振动，当人们手松开气囊2后，移动磁板20与滑块23在自身重力的作用下向下移动，将玻璃筒16侧壁的粉尘刮除，部分粉尘掉落在安装板15上，只需将粉尘倒入垃圾桶中即可。
[0033]在移动磁板20上移时，还能够将固定腔19内的空气挤压进辅助腔7中，移动磁板20下移时，能够将储水盒5内的水吸入固定腔19内，在下次进行擦拭工作时，移动磁板20上移，能够将固定腔19内的水挤压进辅助腔7中，并通过渗水孔8渗透到棉擦9上，一方面，水使棉擦9湿润，能够使黑板擦对黑板的擦拭效果更佳，另一方面，棉擦9上的水能够与粉尘混合，进一步防止了粉尘倒出飞扬。
