一种自清洁公交车吊环

技术领域

[0001]本发明属于公交车配件领域，尤其是涉及一种自清洁公交车吊环。

背景技术

[0002]公交车是一种常见的公共交通工具。为了给站立的乘客提供方便，公交车上通常会设有吊环，吊环在使用过程中，需要乘客用手进行握持使用，当前公交车在换班清洁时，通常只会对公交车的挡风玻璃以及车厢底板进行清洗，由于对吊环清理的工作量大，很少会对吊环进行清洁，而吊环在长期使用的过程中会残留大量污垢、汗渍，影响卫生，另外，由于公交车内属于人口极度密集的公共场所，还容易滋生细菌，导致疾病的传播。

[0003]为此，我们提出一种自清洁公交车吊环来解决上述问题。

发明内容

[0004]本发明的目的是针对上述问题，提供一种干净卫生的自清洁公交车吊环。

[0005]为达到上述目的，本发明采用了下列技术方案：一种自清洁公交车吊环，包括吊环本体和连接头，所述连接头的下侧设有固定块，所述连接头与固定块之间通过吊带固定连接，所述固定块的下侧设有壳体，所述固定块内设有空腔，所述空腔内设有限位板，所述限位板的下端固定连接有固定杆，所述固定杆的下端贯穿空腔并与壳体的上端固定连接，所述固定杆外套接有环形的弹性气囊，所述固定块上设有与弹性气囊相连通的进气通道，所述弹性气囊的上下两端分别与固定块以及壳体的侧壁固定连接，所述壳体内设有与弹性气囊相连通的排气管，所述进气通道与排气管上均设有单向阀，所述壳体的侧壁上设有排气口，所述壳体内转动连接有第一转轴和第二转轴，所述第一转轴和第二转轴之间传动连接，所述第一转轴上同轴固定连接有风轮，所述排气管的输出端靠近风轮设置，所述第二转轴上同轴固定连接有摩擦轮，所述吊环本体为圆环状，所述吊环本体贯穿壳体设置，所述壳体的内设有用于吊环本体清洁的清洁机构，所述吊环本体的外侧壁上设有与摩擦轮相匹配的粗糙层。

[0006]在上述的自清洁公交车吊环中，所述第一转轴和第二转轴上均同轴固定连接有带轮，两个所述带轮之间通过皮带传动连接。

[0007]在上述的自清洁公交车吊环中，所述清洁机构包括设置于壳体内的清洁棉，所述清洁棉上设有与摩擦轮相对应的开口，所述清洁棉与吊环本体的侧壁相抵接触。

[0008]在上述的自清洁公交车吊环中，所述清洁机构包括分别设置在摩擦轮两侧的第一隔板和第二隔板，所述第一隔板和第二隔板均与壳体的内侧壁固定连接，且壳体的侧壁上设有与第一隔板和第二隔板相对应的侧门，所述第一隔板远离摩擦轮的一侧设有擦拭棉，所述第二隔板远离摩擦轮的一侧设有清洗棉，所述擦拭棉和清洗棉均与吊环本体的侧壁相抵接触，所述排气口内固定连接有出风管，所述出风管的输出端正对吊环本体设置。

[0009]在上述的自清洁公交车吊环中，所述固定块的下端以及壳体的上端均设有异极相吸的磁铁片。

[0010]与现有的技术相比，本自清洁公交车吊环的优点在于：

[0011]1、本发明通过设置弹性气囊、风轮以及摩擦轮，当乘客使用吊环时，会将吊环向下拉动，使弹性气囊内充气，当乘客将手拿开时，壳体复位，并将弹性气囊内的气体从排气管处排出，气体吹动风轮转动，风轮带动摩擦轮转动，摩擦轮带动吊环本体发生转动，使吊环本体与清洁棉之间发生摩擦，对吊环本体起到清洁的效果。

[0012]2、本发明通过设置清洗棉和擦拭棉，能够先对吊环本体进行浸润清洁，再通过擦拭棉擦干，进一步提高对吊环本体的清洁效果，另外，当内部空气从排气口排出时，可以对吊环本体吹干，避免吊环本体上残留液体，影响使用。

附图说明

[0013]图1是本发明提供的一种自清洁公交车吊环的正面结构示意图；

[0014]图2是本发明提供的一种自清洁公交车吊环的侧面结构示意图；

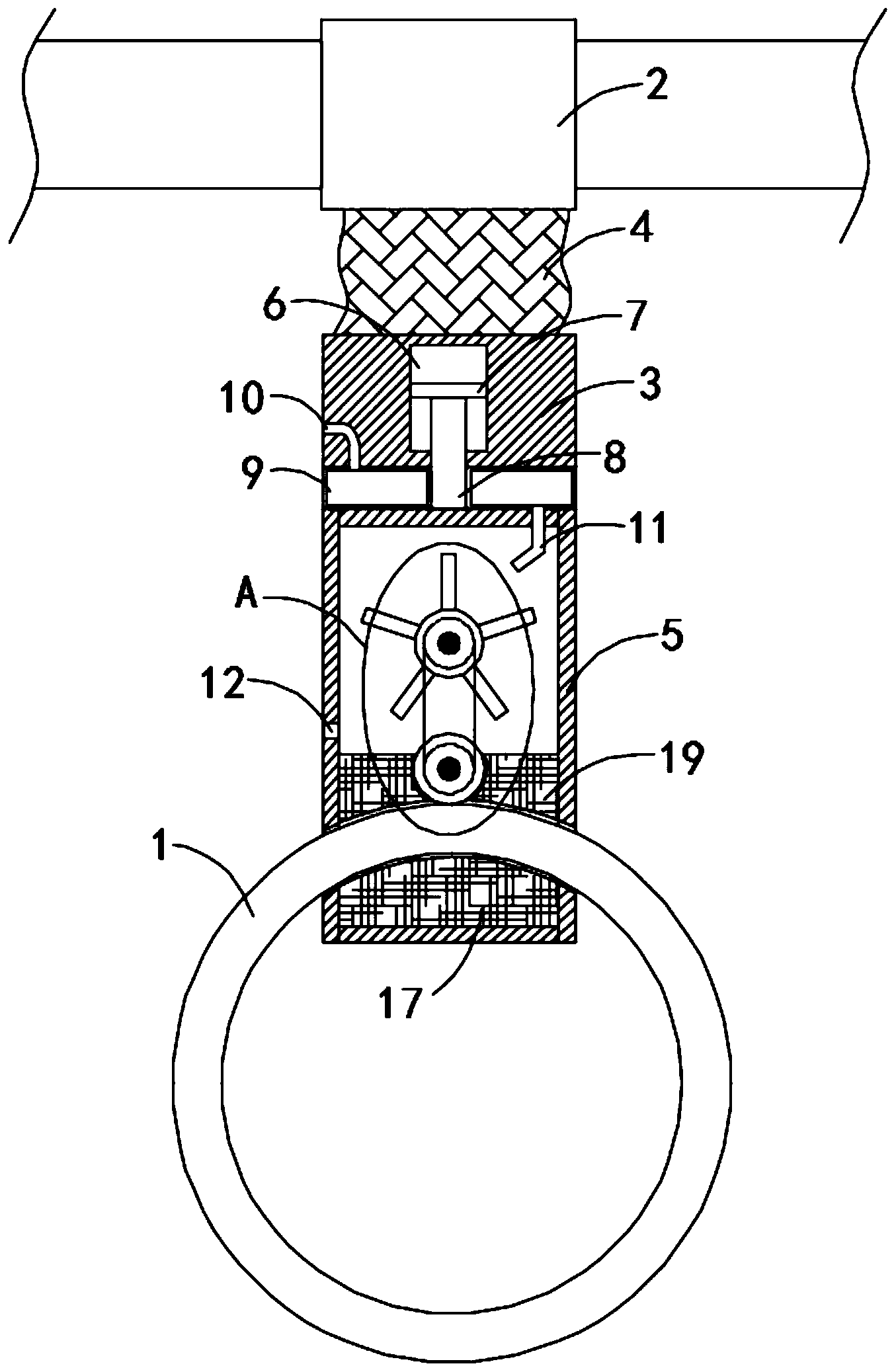

[0015]图3是本发明提供的一种自清洁公交车吊环中的结构透视图；

[0016]图4是本发明提供的一种自清洁公交车吊环中的实施例2的结构透视图。

[0017]图中，1吊环本体、2连接头、3固定块、4吊带、5壳体、6空腔、7限位板、8固定杆、9弹性气囊、10进气通道、11排气管、12排气口、13第一转轴、14第二转轴、15风轮、16摩擦轮、17清洁机构、18带轮、19清洁棉、20第一隔板、21第二隔板、22侧门、23擦拭棉、24清洗棉、25出风管。

具体实施方式

[0018]以下实施例仅处于说明性目的，而不是想要限制本发明的范围。

[0019]实施例1

[0020]如图1-2所示，一种自清洁公交车吊环，包括吊环本体1和连接头2，连接头2的下侧设有固定块3，连接头2与固定块3之间通过吊带4固定连接，固定块3的下侧设有壳体5，固定块3内设有空腔6，空腔6内设有限位板7，需要说明的是，限位板7与空腔6的侧壁之间留有间隙，限位板7的下端固定连接有固定杆8，固定杆8的下端贯穿空腔6并与壳体5的上端固定连接，固定杆8外套接有环形的弹性气囊9，弹性气囊9可采用硅胶材质，固定块3上设有与弹性气囊9相连通的进气通道10，弹性气囊9的上下两端分别与固定块3以及壳体5的侧壁固定连接，壳体5内设有与弹性气囊9相连通的排气管11，进气通道10与排气管11上均设有单向阀(图未示出)，需要说明的是，进气通道10上的单向阀允许气体单向进入弹性气囊9内，排气管11内的单向阀允许气体单向排出弹性气囊9内，壳体5的侧壁上设有排气口12，壳体5内转动连接有第一转轴13和第二转轴14，第一转轴13和第二转轴14之间传动连接，具体的，第一转轴13和第二转轴14上均同轴固定连接有带轮18，两个带轮18之间通过皮带传动连接，第一转轴13上同轴固定连接有风轮15，排气管11的输出端靠近风轮15设置，第二转轴14上同轴固定连接有摩擦轮16，吊环本体1为圆环状，吊环本体1贯穿壳体5设置，壳体5的内设有用于吊环本体1清洁的清洁机构17，吊环本体1的外侧壁上设有与摩擦轮16相匹配的粗糙层。

[0021]本实施例中，清洁机构17包括设置于壳体5内的清洁棉19，清洁棉19上设有与摩擦轮16相对应的开口，清洁棉19与吊环本体1的侧壁相抵接触，清洁棉19由上下两部分组成，且位于下侧的清洁棉19在受到吊环本体1的挤压后，可延伸至吊环本体1的两侧，并对吊环本体1的侧壁进行包裹，便于对吊环本体1的侧壁进行清洁。

[0022]本实施例使用时，乘客握住吊环本体1，吊环本体1受到乘客的拉力后会向下移动，吊环本体1带动壳体5向下移动，由于固定块3高度保持不变，所以弹性气囊9在壳体5的作用下，体积变大，并从进气通道10处吸入气体，值得一提的是，由于设有固定杆8和限位板7，能够提高壳体5的结构强度，当乘客到站松手后，在弹性气囊9的作用下，使壳体5复位，同时将气体从排气管11排出，气体吹动风轮15转动，风轮15带动第一转轴13转动，第一转轴13通过带轮18和皮带带动第二转轴14转动，第二转轴14带动摩擦轮16转动，由于吊环本体1的外侧壁上设有与摩擦轮16相相匹配的粗糙层，所以摩擦轮16会带动吊环本体1转动，吊环本体1在转动的过程中与清洁棉19发生摩擦，能够自动对其表面进行清洁。

[0023]实施例2

[0024]如图3-4所示，本实施例与实施例1的不同之处在于：清洁机构17包括分别设置在摩擦轮16两侧的第一隔板20和第二隔板21，第一隔板20和第二隔板21均与壳体5的内侧壁固定连接，且壳体5的侧壁上设有与第一隔板20和第二隔板21相对应的侧门22，第一隔板20远离摩擦轮16的一侧设有擦拭棉23，第二隔板21远离摩擦轮16的一侧设有清洗棉24，擦拭棉23和清洗棉24均与吊环本体1的侧壁相抵接触，排气口12内固定连接有出风管25，出风管25的输出端正对吊环本体1设置，值得一提的是，固定块3的下端以及壳体5的上端均设有异极相吸的磁铁片，具体的，磁铁片可分别嵌设在固定块3以及壳体5的侧壁内，图未示出。

[0025]本实施例使用时，可定期打开侧门22更换清洗棉24和擦拭棉23，当气体吹动风轮15带动吊环本体1转动时，清洗棉24首先对吊环本体1的表面浸润，接着擦拭棉23对吊环本体1的表面擦拭，最后气体顺着出风管25吹在吊环本体1的表面，对吊环本体1的表面吹干，对吊环本体1进行更好的清洁，值得一提的是，由于设有磁铁片，不但能够使壳体5更加快速地复位，还能够增加气体从弹性气囊9内排出的速度，从而提高对吊环本体1的清洁效率。

[0026]以上所述仅为本发明的较佳实施例，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
