详情
摘要
本发明公开了一种三角钢琴琴弦除锈装置，包括钢琴板，所述钢琴板上固定有多对用于拴紧琴弦的固定块，所述钢琴板内设有装置槽，所述装置槽内设有活塞，所述活塞的下端固定连接有拉杆，所述装置槽的槽口处通过密封塞塞紧，所述拉杆的下端贯穿密封塞，其中一个所述固定块的侧壁固定连接有装置块，所述装置块的侧壁设有放置槽，所述琴弦穿过放置槽，所述放置槽的内壁转动密封设置有转盘，转盘的外侧壁固定有环形折叠气囊，所述转盘的内侧壁安装有叶轮，所述转盘内设有多个进气通道，所述进气通道将叶轮一侧区域与环形折叠气囊连通。本发明结构合理，无需拆下琴弦便可直接进行除锈，操作简单快捷，能够快速有效的刮下琴弦外侧壁上的锈斑。
权利要求
1.一种三角钢琴琴弦除锈装置，包括钢琴板(10)，其特征在于，所述钢琴板(10)上固定有多对用于拴紧琴弦(8)的固定块(9)，所述钢琴板(10)内设有装置槽(6)，所述装置槽(6)内设有活塞(5)，所述活塞(5)的下端固定连接有拉杆(12)，所述装置槽(6)的槽口处通过密封塞(11)塞紧，所述拉杆(12)的下端贯穿密封塞(11)，其中一个所述固定块(9)的侧壁固定连接有装置块(14)，所述装置块(14)的侧壁设有放置槽(16)，所述琴弦(8)穿过放置槽(16)，所述放置槽(16)的内壁转动密封设置有转盘(15)，转盘(15)的外侧壁固定有环形折叠气囊(13)，所述转盘(15)的内侧壁安装有叶轮(18)，所述转盘(15)内设有多个进气通道(17)，所述进气通道(17)将叶轮(18)一侧区域与环形折叠气囊(13)连通，所述装置槽(6)的内顶部安装有进气管(1)，所述进气管(1)的上端延伸至放置槽(16)内，所述环形折叠气囊(13)的内壁粘接有多个条形折叠气囊(2)，所述条形折叠气囊(2)的侧壁均布有多个吸锈孔(3)，所述条形折叠气囊(2)连接有连接管(7)，所述连接管(7)的末端延伸至钢琴板(10)内且与装置槽(6)连通，所述条形折叠气囊(2)的内壁粘接有条形毛刷(4)，所述条形毛刷(4)的末端与琴弦(8)的外侧壁相抵。
2.根据权利要求1所述的一种三角钢琴琴弦除锈装置，其特征在于，所述拉杆(12)的末端固定有拉环。
3.根据权利要求1所述的一种三角钢琴琴弦除锈装置，其特征在于，所述装置块(14)与固定块(9)的连接处设有开口，所述琴弦(8)与固定块(9)的连接处穿过开口。
4.根据权利要求1所述的一种三角钢琴琴弦除锈装置，其特征在于，所述连接管(7)与装置槽(6)的连通处位于活塞(5)与密封塞(11)之间。
5.根据权利要求1所述的一种三角钢琴琴弦除锈装置，其特征在于，所述毛刷(4)为硬质毛刷。
说明书
一种三角钢琴琴弦除锈装置
技术领域
[0001]本发明涉及三角钢琴技术领域，尤其涉及一种三角钢琴琴弦除锈装置。
背景技术
[0002]三角钢琴用于大型演出或专业人士，结构组成由琴弦列、音板、支架、键盘系统(包括黑白琴键和击弦音棰)、踏板机械(包括顶杆和踏板)和外壳共六大部分组成。
[0003]其中钢琴的琴弦主要材料是低碳素钢，在潮湿环境下很容易生锈，金属生锈所需要的两个必要条件：氧气和水(一般指空气里的水份)。金属接触的空气中水份越高，生锈的速度就越快。而钢琴的琴弦裸露在外，接触到外界空气很容易生锈，生锈的琴弦一般不会影响音质，但是如果生锈的程度较大，则对音质的影响程度也是很大的，目前除锈的方法往往需要拆下琴弦，用干燥的抹布擦拭后在安装上，必须由专业人士进行，不然安装会使琴弦的绷紧度产生误差，影响音质。
发明内容
[0004]本发明的目的是为了解决现有技术中存在的缺点，而提出的一种三角钢琴琴弦除锈装置，其无需拆下琴弦便可直接进行除锈，操作简单快捷，能够快速有效的刮下琴弦外侧壁上的锈斑。
[0005]为了实现上述目的，本发明采用了如下技术方案：
[0006]一种三角钢琴琴弦除锈装置，包括钢琴板，所述钢琴板上固定有多对用于拴紧琴弦的固定块，所述钢琴板内设有装置槽，所述装置槽内设有活塞，所述活塞的下端固定连接有拉杆，所述装置槽的槽口处通过密封塞塞紧，所述拉杆的下端贯穿密封塞，其中一个所述固定块的侧壁固定连接有装置块，所述装置块的侧壁设有放置槽，所述琴弦穿过放置槽，所述放置槽的内壁转动密封设置有转盘，转盘的外侧壁固定有环形折叠气囊，所述转盘的内侧壁安装有叶轮，所述转盘内设有多个进气通道，所述进气通道将叶轮一侧区域与环形折叠气囊连通，所述装置槽的内顶部安装有进气管，所述进气管的上端延伸至放置槽内，所述环形折叠气囊的内壁粘接有多个条形折叠气囊，所述条形折叠气囊的侧壁均布有多个吸锈孔，所述条形折叠气囊连接有连接管，所述连接管的末端延伸至钢琴板内且与装置槽连通，所述条形折叠气囊的内壁粘接有条形毛刷，所述条形毛刷的末端与琴弦的外侧壁相抵。
[0007]优选地，所述拉杆的末端固定有拉环。
[0008]优选地，所述装置块与固定块的连接处设有开口，所述琴弦与固定块的连接处穿过开口。
[0009]优选地，所述连接管与装置槽的连通处位于活塞与密封塞之间。
[0010]优选地，所述毛刷为硬质毛刷。
[0011]本发明与现有技术相比，其有益效果为：
[0012]1、设置有装置槽，装置槽内设有活塞，能够推动活塞，便可以将装置槽内的气体挤入环形折叠气囊内使其膨胀打开，包裹住整条琴弦，设有叶轮，在充气过程中，使整个环形折叠气囊转动带动毛刷将琴弦上的锈斑刮下，除锈效果好。
[0013]2、设置有密封塞，使装置槽形成密闭的空间，活塞上移的同时形成负压通过连接管和条形折叠气囊上的吸锈孔将扫下的颗粒物吸收，避免落在钢琴板上。
附图说明

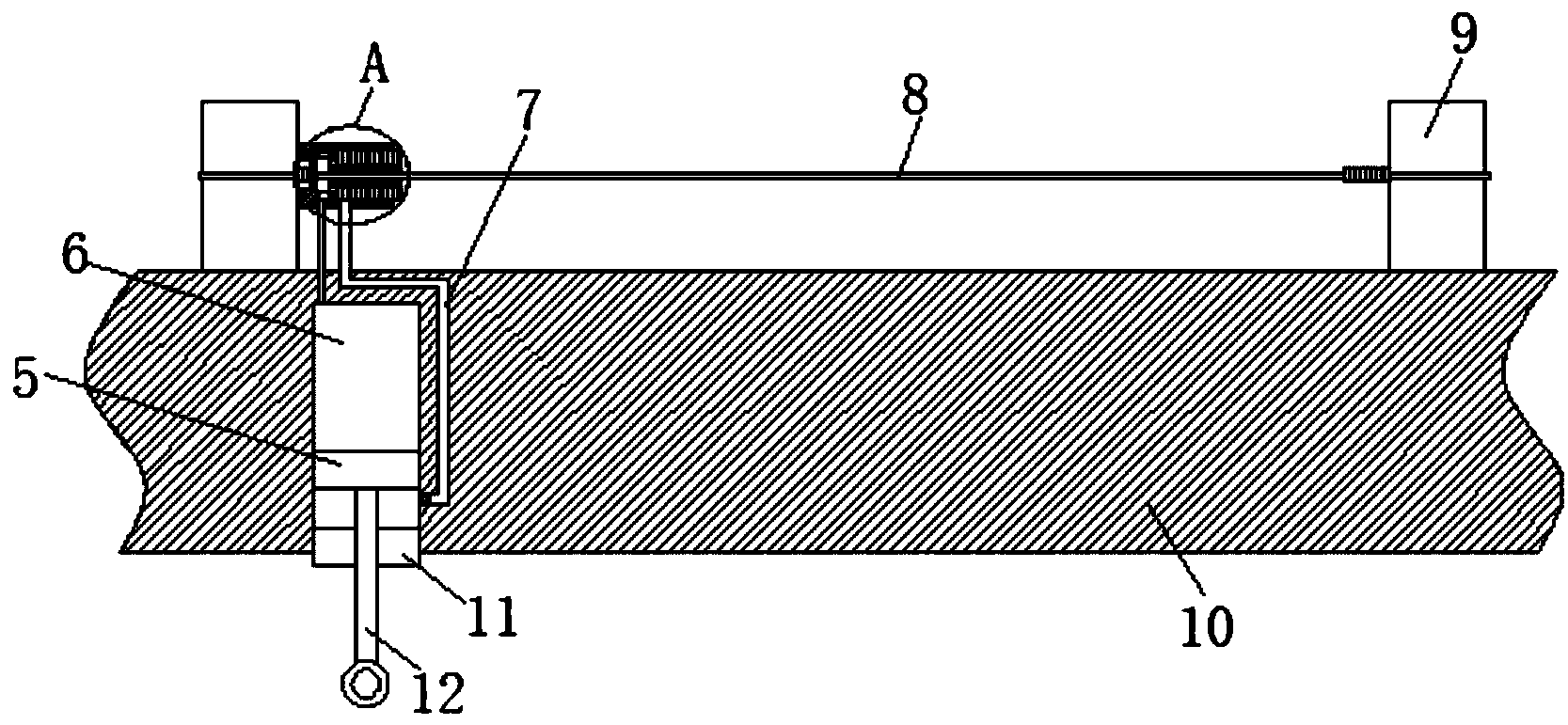

[0014]图1为本发明提出的一种三角钢琴琴弦除锈装置的结构示意图；
[0015]图2为本发明提出的一种三角钢琴琴弦除锈装置的环形折叠气囊包裹示意图；
[0016]图3为本发明提出的一种三角钢琴琴弦除锈装置的A处结构放大示意图。
[0017]图中：1进气管、2条形折叠气囊、3吸锈孔、4硬质毛刷、5活塞、6装置槽、7连接管、8琴弦、9固定块、10钢琴板、11密封塞、12拉杆、13环形折叠气囊、14装置块、15转盘、16放置槽、17进气通道、18叶轮。
具体实施方式
[0018]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
[0019]参照图1-3，一种三角钢琴琴弦除锈装置，包括钢琴板10，钢琴板10上固定有多对用于拴紧琴弦8的固定块9，钢琴板10内设有装置槽6，装置槽6内设有活塞5，活塞5的下端固定连接有拉杆12，装置槽6的槽口处通过密封塞11塞紧，拉杆12的下端贯穿密封塞11，其中一个固定块9的侧壁固定连接有装置块14，装置块14的侧壁设有放置槽16，琴弦8穿过放置槽16，放置槽16的内壁转动密封设置有转盘15，转盘15的外侧壁固定有环形折叠气囊13，转盘15的内侧壁安装有叶轮18，转盘15内设有多个进气通道17，进气通道17将叶轮18一侧区域与环形折叠气囊13连通，装置槽6的内顶部安装有进气管1，进气管1的上端延伸至放置槽16内，环形折叠气囊13的内壁粘接有多个条形折叠气囊2，条形折叠气囊2的侧壁均布有多个吸锈孔3，条形折叠气囊2连接有连接管7，连接管7的末端延伸至钢琴板10内且与装置槽6连通，条形折叠气囊2的内壁粘接有条形毛刷4，条形毛刷4的末端与琴弦8的外侧壁相抵。
[0020]本发明中，拉杆12的末端固定有拉环，便于拿持。装置块14与固定块9的连接处设有开口，琴弦8与固定块9的连接处穿过开口，不影响琴弦8与固定块9之间的连接。连接管7与装置槽6的连通处位于活塞5与密封塞11之间，使吸收的颗粒物排入活塞5以下的装置槽6内，取下密封塞11便可直接进行清理。毛刷4为硬质毛刷，毛刷硬度较大，使刮除的效果更佳。
[0021]本发明中，需要进行除锈时，向上推动拉杆12，带动活塞5上移，将装置槽6内的空气通过进气管1挤入放置槽16内，由于转盘15在放置槽16内转动密封设置，气体通过进气通道17被挤入环形折叠气囊13内，使环形折叠气囊13膨胀打开，将整条琴弦8包裹住，进气管1出气的同时会带动叶轮18转动，叶轮18带动转盘15转动，从而带动整个环形折叠气囊13转动，环形折叠气囊13在膨胀包裹的过程中，使毛刷4横向移动，对琴弦8进行横向的清扫，膨胀的过程中环形折叠气囊13转动，使毛刷4周向的对琴弦8进行清扫，通过横向以及周向的的清扫，能够快速的将琴弦8外表面附着的锈斑扫除，扫下后为细小的颗粒物；在活塞5上移的过程中，活塞5与密封塞11之间的部分由于空气密度变大形成负压，将毛刷4间的颗粒物通过吸锈孔3吸入条形折叠气囊2内，最终通过连接管7被吸入活塞5以下装置槽6内，完成除锈作业时，将密封塞11打开，向下拉动拉杆12将活塞5抽出，环形折叠气囊13内的气体被抽干收缩进放置槽16内，同时也可清理出装置槽6内的颗粒物。
[0022]以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
