本发明公开了一种基于残疾人士沐浴的可闭合移动的浴缸，其结构包括弧形推拉通道装置、浴缸本体、按摩头枕、出水口、放水管、沐浴室，弧形推拉通道装置设有半旋转内嵌板装置、移动机关可固定装置、隐藏卧坐可移动装置，有益效果：通过设有的弧形推拉通道装置能够在残疾人要使用浴缸的时候通过拉动内外扣合板去使得间接连接杆进行半旋转，往左边的方向进行移动到开启置顶板与之扣合，使得门开启供残疾人士进行浴缸里面，当沐浴完了之后就可以通过坐上隐藏卧坐可移动装置离开浴缸内部，设有的弧形推拉通道装置是针对一些残疾人士进行设定，方便了残疾人士的进出也避免了一些危险事故的发生。
权利要求
1.一种基于残疾人士沐浴的可闭合移动的浴缸，其结构包括弧形推拉通道装置(1)、浴缸本体(2)、按摩头枕(3)、出水口(4)、放水管(5)、沐浴室(6)，其特征在于：所述弧形推拉通道装置(1)的左侧固定在浴缸本体(2)表面的内部，所述沐浴室(6)的底部固定在浴缸本体(2)的内部，所述按摩头枕(3)安设在沐浴室(6)的上方，所述出水口(4)设有三个并且分别连接在沐浴室(6)的表面，所述放水管(5)固定在浴缸本体(2)上方的左上方；所述弧形推拉通道装置(1)设有半旋转内嵌板装置(11)、移动机关可固定装置(12)、隐藏卧坐可移动装置(13)；所述半旋转内嵌板装置(11)固定在浴缸本体(2)内部的右侧，所述移动机关可固定装置(12)连接在半旋转内嵌板装置(11)的右侧，所述隐藏卧坐可移动装置(13)安设在半旋转内嵌板装置(11)右侧的下方。
2.根据权利要求1所述的一种基于残疾人士沐浴的可闭合移动的浴缸，其特征在于：所述半旋转内嵌板装置(11)由半旋转固定杆(111)、内外扣合板(112)、可安装凹槽(113)、伸缩隔绝板(114)、单向限位板(115)、弹力安装器(116)、半旋转工作装置(117)组成，所述半旋转固定杆(111)的左侧固定在浴缸本体(2)内部的右侧，所述半旋转工作装置(117)设有两个并且分别连接在半旋转固定杆(111)右侧的上下两侧，所述内外扣合板(112)固定在两个半旋转工作装置(117)的后方，所述伸缩隔绝板(114)镶嵌在内外扣合板(112)的内部，所述弹力安装器(116)设有两个并且分别安设在伸缩隔绝板(114)左侧的上下两侧，所述单向限位板(115)设有两个并且分别安设在伸缩隔绝板(114)内部的上下两侧，所述可安装凹槽(113)连接在伸缩隔绝板(114)后方的左侧。
3.根据权利要求2所述的一种基于残疾人士沐浴的可闭合移动的浴缸，其特征在于：所述半旋转工作装置(117)由开启置顶板(1171)、工作平台板(1172)、弧形锁紧板(1173)、闭合垂直板槽(1174)、牵引旋转器(1175)、间接连接杆(1176)组成，所述工作平台板(1172)的底部固定在半旋转固定杆(111)的表面，所述弧形锁紧板(1173)设有两个并且分别连接在工作平台板(1172)上方的前后两侧，所述开启置顶板(1171)的底部固定在工作平台板(1172)的上方，所述闭合垂直板槽(1174)连接在两个弧形锁紧板(1173)的中间，所述牵引旋转器(1175)连接在两个弧形锁紧板(1173)的内部，所述间接连接杆(1176)连接在牵引旋转器(1175)的内部。
4.根据权利要求1所述的一种基于残疾人士沐浴的可闭合移动的浴缸，其特征在于：所述移动机关可固定装置(12)由机关槽板(121)、菱形焊接板(122)、机关连接槽(123)、牵引固定杆(124)、弹簧安装板(125)组成，所述菱形焊接板(122)设有两个并且分别固定在半旋转内嵌板装置(11)的右侧，所述弹簧安装板(125)连接在两个菱形焊接板(122)的中间，所述机关槽板(121)安设在弹簧安装板(125)的前方，所述机关连接槽(123)设有三个并且分别连接在机关槽板(121)的表面，所述牵引固定杆(124)连接在机关连接槽(123)的内部。
5.根据权利要求1所述的一种基于残疾人士沐浴的可闭合移动的浴缸，其特征在于：所述隐藏卧坐可移动装置(13)由机械隐藏座(131)、可移动嵌入板(132)、推动器(133)、距离受限杆(134)、固定器(135)、双向轨道器(136)、橡胶外圈(137)组成，所述双向轨道器(136)设有两个并且分别连接在半旋转内嵌板装置(11)右侧的下方，所述机械隐藏座(131)固定在两个双向轨道器(136)上方的左侧，所述可移动嵌入板(132)连接在机械隐藏座(131)的右侧，所述推动器(133)镶嵌在可移动嵌入板(132)表面的右侧，所述橡胶外圈(137)连接在可移动嵌入板(132)的表面，所述距离受限杆(134)连接在机械隐藏座(131)的内部，所述固定器(135)安设在距离受限杆(134)的右侧。
说明书
一种基于残疾人士沐浴的可闭合移动的浴缸
技术领域
[0001]本发明是一种基于残疾人士沐浴的可闭合移动的浴缸，属于卫 浴领域。
背景技术
[0002]浴缸是一种供人们泡澡且工作下来能够按摩放松的一种沐浴设备，通常安装在家居浴室内，浴缸同其他沐浴设备一样，能够调节冷热水交替放水，适用于大人小孩使用，目前技术公用的缺点如下所述：现有技术设备的浴缸通常都是为一种立体的长方形状，在使用的时候需要人们跨进去，但是对于残疾人，尤其是一种双脚残疾的人就会导致该残疾人在每次沐浴的时候都需要旁人帮忙才能跨入浴缸里面，无法自理进入浴缸，当沐浴完后出来的时候对于残疾人也是一种困难，残疾人只能依靠手部支撑的力量爬出，浴缸内部的水放完之后其表面也还是会显得十分光滑，就会导致发生打滑且摔倒的现象。
发明内容
[0003]针对现有技术存在的不足，本发明目的是提供一种基于残疾 人士沐浴的可闭合移动的浴缸，以解决现有技术设备的浴缸通常 都是为一种立体的长方形状，在使用的时候需要人们跨进去，但 是对于残疾人，尤其是一种双脚残疾的人就会导致该残疾人在每 次沐浴的时候都需要旁人帮忙才能跨入浴缸里面，无法自理进入 浴缸，当沐浴完后出来的时候对于残疾人也是一种困难，残疾人 只能依靠手部支撑的力量爬出，浴缸内部的水放完之后其表面也 还是会显得十分光滑，就会导致发生打滑且摔倒的现象的问题。
[0004]为了实现上述目的，本发明是通过如下的技术方案来实现： 一种基于残疾人士沐浴的可闭合移动的浴缸，其结构包括弧形推 拉通道装置、浴缸本体、按摩头枕、出水口、放水管、沐浴室， 所述弧形推拉通道装置的左侧通过焊接的方式固定在浴缸本体表 面的内部，所述沐浴室的底部通过焊接的方式固定在浴缸本体的 内部，所述按摩头枕通过螺杆固定在沐浴室的上方，所述出水口 设有三个并且分别通过焊接的方式固定在沐浴室的表面，所述放 水管通过螺杆固定在浴缸本体上方的左上方，所述弧形推拉通道 装置设有半旋转内嵌板装置、移动机关可固定装置、隐藏卧坐可 移动装置，所述半旋转内嵌板装置通过焊接的方式固定在浴缸本 体内部的右侧，所述移动机关可固定装置通过螺丝固定在半旋转 内嵌板装置的右侧，所述隐藏卧坐可移动装置通过螺杆固定在半 旋转内嵌板装置右侧的下方。
[0005]为优化上述技术方案，进一步采取的措施为：
[0006]根据一种可实施方式，所述半旋转内嵌板装置由半旋转固定 杆、内外扣合板、可安装凹槽、伸缩隔绝板、单向限位板、弹力 安装器、半旋转工作装置组成，所述半旋转固定杆的左侧通过焊 接的方式固定在浴缸本体内部的右侧，所述半旋转工作装置设有 两个并且分别通过铆钉固定在半旋转固定杆右侧的上下两侧，所 述内外扣合板通过螺丝固定在两个半旋转工作装置的后方，所述 伸缩隔绝板镶嵌在内外扣合板的内部，所述弹力安装器设有两个 并且分别通过螺丝固定在伸缩隔绝板左侧的上下两侧，所述单向 限位板设有两个并且分别通过螺丝固定在伸缩隔绝板内部的上下 两侧，所述可安装凹槽通过铆钉固定在伸缩隔绝板后方的左侧。
[0007]根据一种可实施方式，所述半旋转工作装置由开启置顶板、 工作平台板、弧形锁紧板、闭合垂直板槽、牵引旋转器、间接连 接杆组成，所述工作平台板的底部通过焊接的方式固定在半旋转 固定杆的表面，所述弧形锁紧板设有两个并且分别通过焊接的方 式固定在工作平台板上方的前后两侧，所述开启置顶板的底部通 过焊接的方式固定在工作平台板的上方，所述闭合垂直板槽胶连 接在两个弧形锁紧板的中间，所述牵引旋转器通过铆钉固定在两 个弧形锁紧板的内部，所述间接连接杆机械连接在牵引旋转器的 内部。
[0008]根据一种可实施方式，所述移动机关可固定装置由机关槽板、 菱形焊接板、机关连接槽、牵引固定杆、弹簧安装板组成，所述 菱形焊接板设有两个并且分别通过焊接的方式固定在半旋转内嵌 板装置的右侧，所述弹簧安装板通过螺丝固定在两个菱形焊接板 的中间，所述机关槽板通过铆钉固定在弹簧安装板的前方，所述 机关连接槽设有三个并且分别通过焊接的方式固定在机关槽板的 表面，所述牵引固定杆机械连接在机关连接槽的内部。
[0009]根据一种可实施方式，所述隐藏卧坐可移动装置由机械隐藏 座、可移动嵌入板、推动器、距离受限杆、固定器、双向轨道器、 橡胶外圈组成，所述双向轨道器设有两个并且分别通过左侧的表 面焊接在半旋转内嵌板装置右侧的下方，所述机械隐藏座通过螺 杆固定在两个双向轨道器上方的左侧，所述可移动嵌入板机械连 接在机械隐藏座的右侧，所述推动器镶嵌在可移动嵌入板表面的 右侧，所述橡胶外圈胶连接在可移动嵌入板的表面，所述距离受 限杆螺纹连接在机械隐藏座的内部，所述固定器通过螺丝固定在 距离受限杆的右侧。
[0010]发明优点本发明一种基于残疾人士沐浴的可闭合移动的浴缸，通过设有的弧形推拉通道装置能够在残疾人要使用浴缸的时候通过拉动内外扣合板去使得间接连接杆进行半旋转，往左边的方向进行移动到开启置顶板与之扣合，使得门开启供残疾人士进行浴缸里面，当进入到浴缸内部的时候就需要把门关上，通过相反的方向将内外扣合板往右侧拉动，使得间接连接杆往右侧移动去与闭合垂直板槽扣合，使得门关上，当门关上之后还会与浴缸本体之间产生缝隙，这时候就需要将伸缩隔绝板往右侧拖出通过拉动牵引固定杆去固定在浴缸本体内部的一个空心槽，使得装置被固定住，当沐浴完了之后就可以通过坐上隐藏卧坐可移动装置离开浴缸内部，设有的弧形推拉通道装置是针对一些残疾人士进行设定，方便了残疾人士的进出也避免了一些危险事故的发生。
[0011]
[0012]本发明一种基于残疾人士沐浴的可闭合移动的浴缸的操作步 骤如下所述：通过设有的弧形推拉通道装置能够在残疾人要使 用浴缸的时候通过拉动内外扣合板去使得间接连接杆进行半旋 转，往左边的方向进行移动到开启置顶板与之扣合，使得门开 启供残疾人士进行浴缸里面，当进入到浴缸内部的时候就需要 把门关上，通过相反的方向将内外扣合板往右侧拉动，使得间 接连接杆往右侧移动去与闭合垂直板槽扣合，使得门关上，当 门关上之后还会与浴缸本体之间产生缝隙，这时候就需要将伸 缩隔绝板往右侧拖出通过拉动牵引固定杆去固定在浴缸本体内 部的一个空心槽，使得装置被固定住，固定之后就能够开始进 行沐浴，当沐浴结束将浴缸本体内部的水放完之后，表面还是 会存在一些水滴会导致表面十分光滑，残疾人士由于只能靠上 半身受力，所以难免会导致发生打滑或者摔倒的现象，这时候 就可以通过拉动推动器使得可移动嵌入板往机械隐藏座的内部 进行伸缩，使得机械隐藏座的右侧就会形成一个很大的凹槽可以 供残疾人士就坐，当残疾人坐上去的时候就可以通过手部的力量 推动该装置去使得机械隐藏座在双向轨道器的上方往左侧移动直 至离开浴缸的内部，完成操作步骤，通过设有的弧形推拉通道装 置能够帮助残疾人士即方便又安全的沐浴。
[0013]参照附图
[0014]为了更清楚地说明本发明实施例的技术方案，下面将对实施 例描述中的附图作详细地介绍，以此让本发明的其它特征、目的 和优点将会变得更明显：

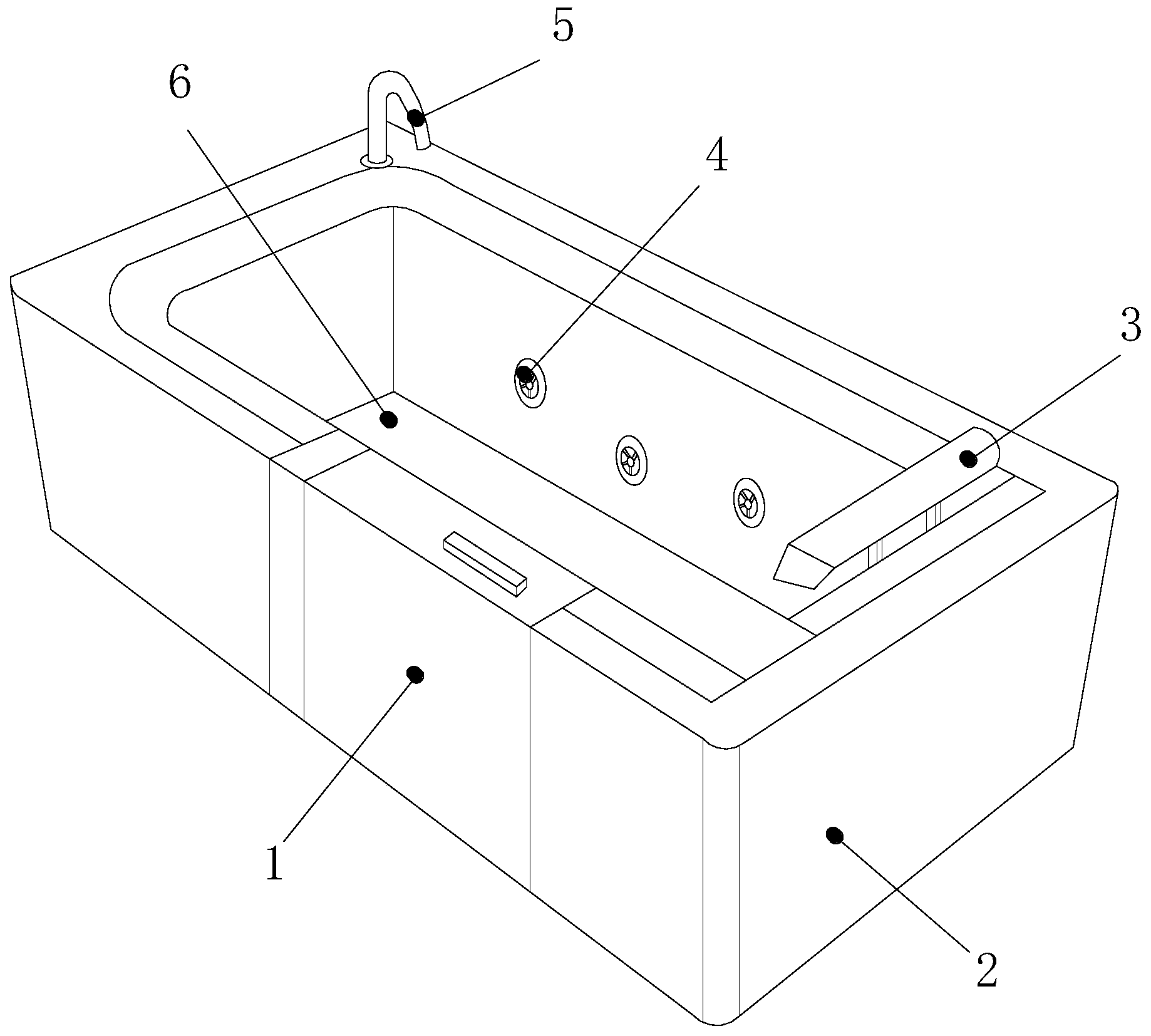

[0015]图1为本发明一种基于残疾人士沐浴的可闭合移动的浴缸的 结构示意图。
[0016]图2为本发明一种弧形推拉通道装置的侧面结构示意图。
[0017]图3为本发明一种半旋转内嵌板装置的结构示意图。
[0018]图4为本发明一种半旋转工作装置的立体结构示意图。
[0019]图5为本发明一种移动机关可固定装置的立体结构示意图。
[0020]图6为本发明一种隐藏卧坐可移动装置的立体结构示意图。
[0021]附图标记说明：弧形推拉通道装置-1、浴缸本体-2、按摩头 枕-3、出水口-4、放水管-5、沐浴室-6，半旋转内嵌板装置-11、 移动机关可固定装置-12、隐藏卧坐可移动装置-13，半旋转固定 杆-111、内外扣合板-112、可安装凹槽-113、伸缩隔绝板-114、 单向限位板-115、弹力安装器-116、半旋转工作装置-117，开启 置顶板-1171、工作平台板-1172、弧形锁紧板-1173、闭合垂直板 槽-1174、牵引旋转器-1175、间接连接杆-1176，机关槽板-121、 菱形焊接板-122、机关连接槽-123、牵引固定杆-124、弹簧安装 板-125，机械隐藏座-131、可移动嵌入板-132、推动器-133、距 离受限杆-134、固定器-135、双向轨道器-136、橡胶外圈-137。
具体实施方式
[0022]为使本发明实现的技术手段、创作特征、达成目的与功效易 于明白了解，下面结合具体实施方式，进一步阐述本发明。
[0023]请参阅图1图6，本发明提供一种基于残疾人士沐浴的可闭 合移动的浴缸：其结构包括弧形推拉通道装置1、浴缸本体2、按 摩头枕3、出水口4、放水管5、沐浴室6，所述弧形推拉通道装 置1的左侧通过焊接的方式固定在浴缸本体2表面的内部，所述 沐浴室6的底部通过焊接的方式固定在浴缸本体2的内部，所述 按摩头枕3通过螺杆固定在沐浴室6的上方，所述出水口4设有 三个并且分别通过焊接的方式固定在沐浴室6的表面，所述放水 管5通过螺杆固定在浴缸本体2上方的左上方，所述弧形推拉通 道装置1设有半旋转内嵌板装置11、移动机关可固定装置12、 隐藏卧坐可移动装置13，所述半旋转内嵌板装置11通过焊接的 方式固定在浴缸本体2内部的右侧，所述移动机关可固定装置12 通过螺丝固定在半旋转内嵌板装置11的右侧，所述隐藏卧坐可移 动装置13通过螺杆固定在半旋转内嵌板装置11右侧的下方。
[0024]所述半旋转内嵌板装置11由半旋转固定杆111、内外扣合板 112、可安装凹槽113、伸缩隔绝板114、单向限位板115、弹力 安装器116、半旋转工作装置117组成，所述半旋转固定杆111 的左侧通过焊接的方式固定在浴缸本体2内部的右侧，所述半旋 转工作装置117设有两个并且分别通过铆钉固定在半旋转固定杆 111右侧的上下两侧，所述内外扣合板112通过螺丝固定在两个 半旋转工作装置117的后方，所述伸缩隔绝板114镶嵌在内外扣 合板112的内部，所述弹力安装器116设有两个并且分别通过螺 丝固定在伸缩隔绝板114左侧的上下两侧，所述单向限位板115 设有两个并且分别通过螺丝固定在伸缩隔绝板114内部的上下两 侧，所述可安装凹槽113通过铆钉固定在伸缩隔绝板114后方的 左侧，所述设有两个弹力安装器116能够配合伸缩隔绝板114进 行拉伸，使得该结构更具有张紧度，在进行隔离的时候不会发生 脱落和被水冲垮的现象，所述两个单向限位板115能够与伸缩隔 绝板114和弹力安装器116更好的产生配合，单向限位板115能 够限制伸缩隔绝板114与弹力安装器116之间产生的拉伸程度， 将拉伸程度控制在最后的距离既能够防止水流出来也能够减轻残 疾人士拉动伸缩隔绝板114时的阻力。
[0025]所述半旋转工作装置117由开启置顶板1171、工作平台板 1172、弧形锁紧板1173、闭合垂直板槽1174、牵引旋转器1175、 间接连接杆1176组成，所述工作平台板1172的底部通过焊接的 方式固定在半旋转固定杆111的表面，所述弧形锁紧板1173设 有两个并且分别通过焊接的方式固定在工作平台板1172上方的 前后两侧，所述开启置顶板1171的底部通过焊接的方式固定在工 作平台板1172的上方，所述闭合垂直板槽1174胶连接在两个弧 形锁紧板1173的中间，所述牵引旋转器1175通过铆钉固定在两 个弧形锁紧板1173的内部，所述间接连接杆1176机械连接在牵 引旋转器1175的内部，所述设有的闭合垂直板槽1174和开启置 顶板1171能够与内外扣合板112产生良好的作用，开启置顶板 1171能够与内外扣合板112配合将门开展到最大程度，呈一个九 十度直角开启状态，更大的距离能够让残疾人士更好的进出。
[0026]所述移动机关可固定装置12由机关槽板121、菱形焊接板122、机关连接槽123、牵引固定杆124、弹簧安装板125组成， 所述菱形焊接板122设有两个并且分别通过焊接的方式固定在半 旋转内嵌板装置11的右侧，所述弹簧安装板125通过螺丝固定 在两个菱形焊接板122的中间，所述机关槽板121通过铆钉固定 在弹簧安装板125的前方，所述机关连接槽123设有三个并且分 别通过焊接的方式固定在机关槽板121的表面，所述牵引固定杆 124机械连接在机关连接槽123的内部，所述设有三个牵引固定 杆124能够同时去与浴缸本体2内部的空心槽进行扣合，三个牵 引固定杆124加大了该装置与浴缸本体2之间的牢固性，防止在 该装置在进行扣合的时候被浴缸本体2内部的水冲垮。
[0027]所述隐藏卧坐可移动装置13由机械隐藏座131、可移动嵌入 板132、推动器133、距离受限杆134、固定器135、双向轨道器 136、橡胶外圈137组成，所述双向轨道器136设有两个并且分 别通过左侧的表面焊接在半旋转内嵌板装置11右侧的下方，所述 机械隐藏座131通过螺杆固定在两个双向轨道器136上方的左 侧，所述可移动嵌入板132机械连接在机械隐藏座131的右侧， 所述推动器133镶嵌在可移动嵌入板132表面的右侧，所述橡胶 外圈137胶连接在可移动嵌入板132的表面，所述距离受限杆134 螺纹连接在机械隐藏座131的内部，所述固定器135通过螺丝固 定在距离受限杆134的右侧，所述机械隐藏座131为一个长方体 结构，且内部的可卧坐位置较大，能够在可移动嵌入板132被拉 开的时候形成一个较大的凹槽来供残疾人士就坐，由于在沐浴完 了之后浴缸本体2的内部还存在很多水分，容易发生打滑的现象， 通过该机械隐藏座131能够使得残疾人士就坐在内部被运送出 来。
[0028]使用方法
[0029]一种基于残疾人士沐浴的可闭合移动的浴缸的操作步骤如下 所述：通过设有的弧形推拉通道装置1能够在残疾人要使用浴 缸的时候通过拉动内外扣合板112去使得间接连接杆1176进 行半旋转，往左边的方向进行移动到开启置顶板1171与之扣 合，使得门开启供残疾人士进行浴缸里面，当进入到浴缸内部 的时候就需要把门关上，通过相反的方向将内外扣合板112往 右侧拉动，使得间接连接杆1176往右侧移动去与闭合垂直板 槽1174扣合，使得门关上，当门关上之后还会与浴缸本体之 间产生缝隙，这时候就需要将伸缩隔绝板114往右侧拖出通过 拉动牵引固定杆124去固定在浴缸本体2内部的一个空心槽， 使得装置被固定住，固定之后就能够开始进行沐浴，当沐浴结 束将浴缸本体2内部的水放完之后，表面还是会存在一些水滴 会导致表面十分光滑，残疾人士由于只能靠上半身受力，所以 难免会导致发生打滑或者摔倒的现象，这时候就可以通过拉动 推动器133使得可移动嵌入板132往机械隐藏座131的内部进行 伸缩，使得机械隐藏座131的右侧就会形成一个很大的凹槽可以 供残疾人士就坐，当残疾人坐上去的时候就可以通过手部的力量 推动该装置去使得机械隐藏座131在双向轨道器136的上方往左 侧移动直至离开浴缸的内部，完成操作步骤，通过设有的弧形推 拉通道装置1能够帮助残疾人士即方便又安全的沐浴。
[0030]本发明通过上述部件的互相组合，通过设有的弧形推拉通道 装置能够在残疾人要使用浴缸的时候通过拉动内外扣合板去使得 间接连接杆进行半旋转，往左边的方向进行移动到开启置顶板与 之扣合，使得门开启供残疾人士进行浴缸里面，当进入到浴缸内 部的时候就需要把门关上，通过相反的方向将内外扣合板往右侧 拉动，使得间接连接杆往右侧移动去与闭合垂直板槽扣合，使得 门关上，当门关上之后还会与浴缸本体之间产生缝隙，这时候就 需要将伸缩隔绝板往右侧拖出通过拉动牵引固定杆去固定在浴缸 本体内部的一个空心槽，使得装置被固定住，当沐浴完了之后就 可以通过坐上隐藏卧坐可移动装置离开浴缸内部，设有的弧形推 拉通道装置是针对一些残疾人士进行设定，方便了残疾人士的进 出也避免了一些危险事故的发生，以此来解决现有技术设备的浴 缸通常都是为一种立体的长方形状，在使用的时候需要人们跨进 去，但是对于残疾人，尤其是一种双脚残疾的人就会导致该残疾 人在每次沐浴的时候都需要旁人帮忙才能跨入浴缸里面，无法自 理进入浴缸，当沐浴完后出来的时候对于残疾人也是一种困难， 残疾人只能依靠手部支撑的力量爬出，浴缸内部的水放完之后其 表面也还是会显得十分光滑，就会导致发生打滑且摔倒的现象的 问题。
[0031]本文中所描述的具体实施例仅仅是对本发明作举例说明。 本发明所属技术领域的技术人员可以对所描述的具体实施例 做各种各样的修改或补充或采用类似的方式替代，但并不会偏 离本发明的或者超越所附权利要求书所定义的范围。
