本发明公开了一种基于动力摩擦的红酒瓶表面标签纸去除装置，涉及红酒瓶回收利用技术领域。该基于动力摩擦的红酒瓶表面标签纸去除装置，包括底座，所述底座的正面左侧底部固定连接有定位机构，定位机构的顶部固定连接有导向杆，导向杆的顶部固定连接有支撑板，支撑板的背面与底座的正面固定连接，导向杆的内壁套接有夹持机构，夹持机构的背面与底座的正面滑动连接。该基于动力摩擦的红酒瓶表面标签纸去除装置，转动的打磨辊筒对红酒瓶表面标签纸起到打磨作用，将红酒瓶表面标签纸去除掉，从而有效的解决了在清洗前需要先将红酒瓶表面标签纸撕下来，但标签纸粘的较紧，不便于作业人员直接将红酒瓶表面标签纸撕下来的问题。
权利要求
1.一种基于动力摩擦的红酒瓶表面标签纸去除装置，包括底座(1)，其特征在于：所述底座(1)的正面左侧底部固定连接有定位机构(2)，所述定位机构(2)的顶部固定连接有导向杆(3)，所述导向杆(3)的顶部固定连接有支撑板(4)，所述支撑板(4)的背面与底座(1)的正面固定连接，所述导向杆(3)的内壁套接有夹持机构(5)，所述夹持机构(5)的背面与底座(1)的正面滑动连接，所述夹持机构(5)的内壁螺纹连接有第一调节机构(6)，所述第一调节机构(6)的表面与定位机构(2)的内壁滑动连接，所述第一调节机构(6)的背面与底座(1)的正面固定连接，所述底座(1)的正面右侧固定连接有第二调节机构(7)，所述第二调节机构(7)的表面螺纹连接有支撑机构(8)，所述支撑机构(8)的背面与底座(1)的正面滑动连接，所述支撑机构(8)靠近第二调节机构(7)的一侧固定连接有固定机构(9)，所述固定机构(9)的内壁设置有打磨机构(10)，所述底座(1)的正面并位于支撑机构(8)的右侧固定连接有驱动机构(11)，所述定位机构(2)的内壁、支撑机构(8)的内壁和驱动机构(11)的内壁均套接有第一传动带(12)。
2.根据权利要求1所述的一种基于动力摩擦的红酒瓶表面标签纸去除装置，其特征在于：所述定位机构(2)包括第一支撑块(21)、第一转轴(22)、第一转盘(23)、定位板(24)和定位块(25)，所述第一支撑块(21)的背面与底座(1)的正面固定连接，所述第一支撑板(21)的内壁通过轴承固定连接有第一转轴(22)，所述第一转轴(22)的上下两侧分别固定连接有第一转盘(23)和定位板(24)，所述第一转盘(23)的内壁与第一传动带(12)的内壁套接，所述定位板(24)的顶部固定连接有定位块(25)，所述第一支撑板(21)的顶部与导向杆(3)的底部固定连接，所述第一支撑板(21)的内壁与第一调节机构(6)的表面滑动连接。
3.根据权利要求1所述的一种基于动力摩擦的红酒瓶表面标签纸去除装置，其特征在于：所述夹持机构(5)包括第二支撑块(51)、第二转轴(52)、导向块(53)、支撑杆(54)、限位块(55)、推动板(56)、滑杆(57)、夹紧杆(58)和第一弹簧(59)，所述第二支撑块(51)的内壁与导向杆(3)的表面滑动连接，所述第二支撑板(51)的内壁与第一调节机构(6)的表面螺纹连接，所述第二支撑板(51)的背部与底座(1)的正面滑动连接，所述第二支撑板(51)的内壁通过轴承固定连接有第二转轴(52)，所述第二转轴(52)的底部固定连接有导向块(53)，所述导向块(53)的底部固定连接有支撑杆(54)，所述支撑杆(54)的底部固定连接有限位块(55)，所述支撑杆(54)的表面套接有推动板(56)，所述推动板(56)的内壁固定连接有滑杆(57)，所述滑杆(57)的表面套接有夹紧杆(58)，所述夹紧杆(58)的表面与导向块(53)的内壁滑动连接，所述导向块(53)的内壁顶部与推动板(56)的顶部均固定连接有第一弹簧(59)。
4.根据权利要求1所述的一种基于动力摩擦的红酒瓶表面标签纸去除装置，其特征在于：所述第一调节机构(6)包括第一螺纹杆(61)、第一固定块(62)和第一把手(63)，所述第一螺纹杆(61)的表面与第二支撑块(51)的内壁螺纹连接，所述第一螺纹杆(61)的表面与第一支撑板(21)的内壁滑动连接，所述第一螺纹杆(61)的表面上下两侧均通过轴承固定连接有第一固定块(62)，所述第一固定块(62)的背部与底座(1)的上表面固定连接，所述第一螺纹杆(61)的两端均固定连接有第一把手(63)。
5.根据权利要求1所述的一种基于动力摩擦的红酒瓶表面标签纸去除装置，其特征在于：所述第二调节机构(7)包括第二固定块(71)、第二螺纹杆(72)和第二把手(73)，所述底座(1)的正面与第二固定块(71)的背面固定连接，所述第二固定块(71)的内壁通过轴承固定连接有第二螺纹杆(72)，所述第二螺纹杆(72)的右侧固定连接有第二把手(73)，所述第二螺纹杆(72)的表面与支撑机构(8)的内壁螺纹连接。
6.根据权利要求1所述的一种基于动力摩擦的红酒瓶表面标签纸去除装置，其特征在于：所述支撑机构(8)包括第一支撑架(81)、第三转轴(82)、第二转盘(83)、第二支撑架(84)、第四转轴(85)、第三转盘(86)、第二传动带(87)和第四转盘(88)，所述第一支撑架(81)的内壁与第二螺纹杆(72)的表面螺纹连接，所述第一支撑架(81)的背部与底座(1)的正面滑动连接，所述第一支撑架(81)的内壁通过轴承固定连接有第三转轴(82)，所述第二转轴(82)的表面上下两侧均固定连接有第二转盘(83)，所述第一支撑架(81)的左侧固定连接有第二支撑架(84)，所述第二支撑架(84)的内壁通过轴承固定连接有第四转轴(85)，所述第四转轴(85)的表面固定连接有第三转盘(86)，所述第二转盘(83)的内壁与第三转盘(86)的内壁均套接有第二传动带(87)，所述第四转轴(84)靠近第二调节机构(7)的一侧与固定机构(9)远离第二调节机构(7)的一侧固定连接，所述第三转轴(83)的底部固定连接有第四转盘(88)，所述第四转盘(88)的内壁与第一传动带(12)的内壁套接。
7.根据权利要求1所述的一种基于动力摩擦的红酒瓶表面标签纸去除装置，其特征在于：所述固定机构(9)包括第一固定杆(91)、第二固定杆(92)和第二弹簧(93)，所述第一固定杆(91)远离第一调节机构(7)的一侧与第四转轴(84)靠近第二调节机构(7)的一侧固定连接，所述第一固定杆(91)表面套接有第二固定杆(92)，所述第二固定杆(92)的内壁设置有第二弹簧(93)，所述第二固定杆(92)的内壁与打磨机构(10)的表面套接。
8.根据权利要求1所述的一种基于动力摩擦的红酒瓶表面标签纸去除装置，其特征在于：所述打磨机构(10)包括第三螺纹杆(101)、打磨辊筒(102)和定位盘(103)，所述第三螺纹杆(101)的表面与第二固定杆(92)的内壁套接，所述第三螺纹杆(101)的表面套接有打磨辊筒(102)，所述第三螺纹杆(101)的表面并位于打磨辊筒(102)的上下两侧均螺纹连接有定位盘(103)。
9.根据权利要求1所述的一种基于动力摩擦的红酒瓶表面标签纸去除装置，其特征在于：所述驱动机构(11)包括电机台(111)、驱动电机(112)、第五转轴(113)和第五转盘(114)，所述电机台(111)的背面与底座(1)的上表面固定连接，所述电机台(111)的正面固定连接有驱动电机(112)，所述驱动电机(112)的输出端通过联轴器固定连接有第五转轴(113)，所述第五转轴(113)的表面通过轴承与电机台(111)的内壁固定连接，所述第五转轴(113)的底部固定连接有第五转盘(114)，所述第五转盘(114)的内壁与第一传动带(12)的内壁套接。
说明书
一种基于动力摩擦的红酒瓶表面标签纸去除装置
技术领域
[0001]本发明涉及红酒瓶回收利用技术领域，具体为一种基于动力摩擦的红酒瓶表面标签纸去除装置。
背景技术
[0002]红酒是葡萄酒的一种，并不一定特指红葡萄酒。红酒的成分相当简单，是经自然发酵酿造出来的果酒，含有最多的是葡萄汁，红酒大多用玻璃瓶进行瓶装，为降低成本，需要对空的红酒瓶进行回收利用。
[0003]目前，在对用过的红酒瓶进行回收利用时，需要对红酒瓶进行清洗，在清洗前需要先将红酒瓶表面标签纸撕下来，但标签纸粘的较紧，不便于作业人员直接将红酒瓶表面标签纸撕下来。
发明内容
[0004](一)解决的技术问题
[0005]针对现有技术的不足，本发明提供了一种基于动力摩擦的红酒瓶表面标签纸去除装置，解决了目前，在对用过的红酒瓶进行回收利用时，需要对红酒瓶进行清洗，在清洗前需要先将红酒瓶表面标签纸撕下来，但标签纸粘的较紧，不便于作业人员直接将红酒瓶表面标签纸撕下来的问题。
[0006](二)技术方案
[0007]为实现以上目的，本发明通过以下技术方案予以实现：一种基于动力摩擦的红酒瓶表面标签纸去除装置，包括底座，所述底座的正面左侧底部固定连接有定位机构，所述定位机构的顶部固定连接有导向杆，所述导向杆的顶部固定连接有支撑板，所述支撑板的背面与底座的正面固定连接，所述导向杆的内壁套接有夹持机构，所述夹持机构的背面与底座的正面滑动连接，所述夹持机构的内壁螺纹连接有第一调节机构，所述第一调节机构的表面与定位机构的内壁滑动连接，所述第一调节机构的背面与底座的正面固定连接，所述底座的正面右侧固定连接有第二调节机构，所述第二调节机构的表面螺纹连接有支撑机构，所述支撑机构的背面与底座的正面滑动连接，所述支撑机构靠近第二调节机构的一侧固定连接有固定机构，所述固定机构的内壁设置有打磨机构，所述底座的正面并位于支撑机构的右侧固定连接有驱动机构，所述定位机构的内壁、支撑机构的内壁和驱动机构的内壁均套接有第一传动带。
[0008]优选的，所述定位机构包括第一支撑块、第一转轴、第一转盘、定位板和定位块，所述第一支撑块的背面与底座的正面固定连接，所述第一支撑板的内壁通过轴承固定连接有第一转轴，所述第一转轴的上下两侧分别固定连接有第一转盘和定位板，所述第一转盘的内壁与第一传动带的内壁套接，所述定位板的顶部固定连接有定位块，所述第一支撑板的顶部与导向杆的底部固定连接，所述第一支撑板的内壁与第一调节机构的表面滑动连接。
[0009]优选的，所述夹持机构包括第二支撑块、第二转轴、导向块、支撑杆、限位块、推动板、滑杆、夹紧杆和第一弹簧，所述第二支撑块的内壁与导向杆的表面滑动连接，所述第二支撑板的内壁与第一调节机构的表面螺纹连接，所述第二支撑板的背部与底座的正面滑动连接，所述第二支撑板的内壁通过轴承固定连接有第二转轴，所述第二转轴的底部固定连接有导向块，所述导向块的底部固定连接有支撑杆，所述支撑杆的底部固定连接有限位块，所述支撑杆的表面套接有推动板，所述推动板的内壁固定连接有滑杆，所述滑杆的表面套接有夹紧杆，所述夹紧杆的表面与导向块的内壁滑动连接，所述导向块的内壁顶部与推动板的顶部均固定连接有第一弹簧。
[0010]优选的，所述第一调节机构包括第一螺纹杆、第一固定块和第一把手，所述第一螺纹杆的表面与第二支撑块的内壁螺纹连接，所述第一螺纹杆的表面与第一支撑板的内壁滑动连接，所述第一螺纹杆的表面上下两侧均通过轴承固定连接有第一固定块，所述第一固定块的背部与底座的上表面固定连接，所述第一螺纹杆的两端均固定连接有第一把手。
[0011]优选的，所述第二调节机构包括第二固定块、第二螺纹杆和第二把手，所述底座的正面与第二固定块的背面固定连接，所述第二固定块的内壁通过轴承固定连接有第二螺纹杆，所述第二螺纹杆的右侧固定连接有第二把手，所述第二螺纹杆的表面与支撑机构的内壁螺纹连接。
[0012]优选的，所述支撑机构包括第一支撑架、第三转轴、第二转盘、第二支撑架、第四转轴、第三转盘、第二传动带和第四转盘，所述第一支撑架的内壁与第二螺纹杆的表面螺纹连接，所述第一支撑架的背部与底座的正面滑动连接，所述第一支撑架的内壁通过轴承固定连接有第三转轴，所述第二转轴的表面上下两侧均固定连接有第二转盘，所述第一支撑架的左侧固定连接有第二支撑架，所述第二支撑架的内壁通过轴承固定连接有第四转轴，所述第四转轴的表面固定连接有第三转盘，所述第二转盘的内壁与第三转盘的内壁均套接有第二传动带，所述第四转轴靠近第二调节机构的一侧与固定机构远离第二调节机构的一侧固定连接，所述第三转轴的底部固定连接有第四转盘，所述第四转盘的内壁与第一传动带的内壁套接。
[0013]优选的，所述固定机构包括第一固定杆、第二固定杆和第二弹簧，所述第一固定杆远离第一调节机构的一侧与第四转轴靠近第二调节机构的一侧固定连接，所述第一固定杆表面套接有第二固定杆，所述第二固定杆的内壁设置有第二弹簧，所述第二固定杆的内壁与打磨机构的表面套接。
[0014]优选的，所述打磨机构包括第三螺纹杆、打磨辊筒和定位盘，所述第三螺纹杆的表面与第二固定杆的内壁套接，所述第三螺纹杆的表面套接有打磨辊筒，所述第三螺纹杆的表面并位于打磨辊筒的上下两侧均螺纹连接有定位盘。
[0015]优选的，所述驱动机构包括电机台、驱动电机、第五转轴和第五转盘，所述电机台的背面与底座的上表面固定连接，所述电机台的正面固定连接有驱动电机，所述驱动电机的输出端通过联轴器固定连接有第五转轴，所述第五转轴的表面通过轴承与电机台的内壁固定连接，所述第五转轴的底部固定连接有第五转盘，所述第五转盘的内壁与第一传动带的内壁套接。
[0016](三)有益效果
[0017]本发明提供了一种基于动力摩擦的红酒瓶表面标签纸去除装置。具备以下有益效果：
[0018](1)、该基于动力摩擦的红酒瓶表面标签纸去除装置，通过设置第二调节机构、支撑机构、打磨机构和驱动机构，打开驱动电机，使第五转盘转动，通过第一传动带和第二传动带带动打磨机构转动，转动第二把手，通过第二螺纹杆使支撑机构向左移动，将打磨辊筒与固定在定位机构与夹持机构之间的红酒瓶表面接触，转动的打磨辊筒对红酒瓶表面标签纸起到打磨作用，便于将红酒瓶表面标签纸去除掉，从而有效的解决了目前，在对用过的红酒瓶进行回收利用时，需要对红酒瓶进行清洗，在清洗前需要先将红酒瓶表面标签纸撕下来，但标签纸粘的较紧，不便于作业人员直接将红酒瓶表面标签纸撕下来的问题。
[0019](2)、该基于动力摩擦的红酒瓶表面标签纸去除装置，通过设置定位机构、导向杆、支撑板、夹持机构和第一调节机构，将红酒瓶瓶口套在定位块表面上，转动第一把手，通过第一螺纹杆使夹持机构向下移动，推动板与红酒瓶接触后，红酒瓶对推动板起到阻挡作用，在导向块的作用下，使夹紧杆向红酒瓶的一侧移动，通过夹紧杆将红酒瓶夹住，便于作业人员将红酒瓶固定在定位机构与夹持机构之间。
[0020](3)、该基于动力摩擦的红酒瓶表面标签纸去除装置，通过设置固定机构，更换或清洗打磨机构时，拉动第二固定杆，使第三螺纹杆退出第二固定杆内部，将打磨机构与固定机构分离开，便于作业人员将打磨机构从固定机构上拆卸下来，从而便于作业人员对打磨机构进行更换和清洗。
[0021](4)、该基于动力摩擦的红酒瓶表面标签纸去除装置，通过设置打磨机构，转动定位盘，将打磨辊筒松开，将打磨辊筒移动到指定位置后，转动定位盘，通过定位盘将打磨辊筒夹住，将打磨辊筒与第三螺纹杆固定在一起，便于作业人员对打磨辊筒的位置进行调节，使打磨辊筒对不同位置的标签纸进行打磨，提高该装置的通用性。
[0022](5)、该基于动力摩擦的红酒瓶表面标签纸去除装置，通过设置第一传动带，第五转盘转动，在第一传动带的作用下，使第一转盘和第四转盘同时且同向转动，带动红酒瓶和打磨辊筒同向转动，使红酒瓶和打磨辊筒接触面相对滑动，有效的提高了打磨辊筒对红酒瓶表面标签纸的打磨效果。
附图说明

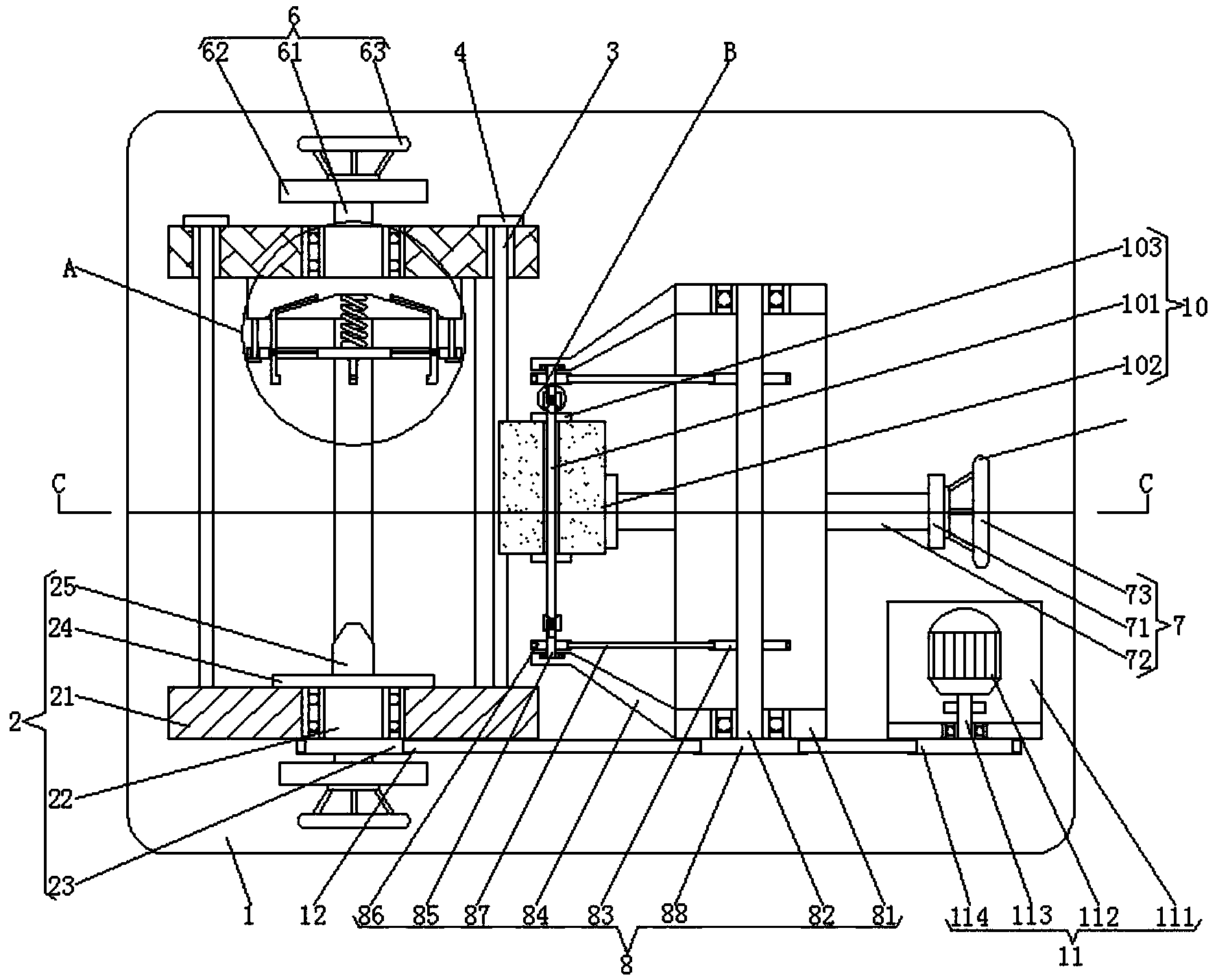

[0023]图1为本发明结构示意图；
[0024]图2为本发明图1中A处放大图；
[0025]图3为本发明图1中B处放大图；
[0026]图4为本发明图1中C处剖视图；
[0027]图5为本发明结构的仰视图；
[0028]图6为本发明夹紧杆的结构示意图。
[0029]图中：1底座、2定位机构、21第一支撑块、22第一转轴、23第一转盘、24定位板、25定位块、3导向杆、4支撑板、5夹持机构、51第二支撑块、52第二转轴、53导向块、54支撑杆、55限位块、56推动板、57滑杆、58夹紧杆、59第一弹簧、6第一调节机构、61第一螺纹杆、62第一固定块、63第一把手、7第二调节机构、71第二固定块、72第二螺纹杆、73第二把手、8支撑机构、81第一支撑架、82第三转轴、83第二转盘、84第二支撑架、85第四转轴、86第三转盘、87第二传动带、88第四转盘、9固定机构、91第一固定杆、92第二固定杆、93第二弹簧、10打磨机构、101第三螺纹杆、102打磨辊筒、103定位盘、11驱动机构、111电机台、112驱动电机、113第五转轴、114第五转盘、12第一传动带。
具体实施方式
[0030]以下实施例所用材料，方法和仪器，未经特殊说明，均为本领域常规材料，方法和仪器，本领域普通技术人员均可通过商业渠道获得。
[0031]在本发明以下的描述中，需要说明的是，术语“中心”、“纵向”、“横向”、“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”和“竖着”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。
[0032]在本发明以下的描述中，需要说明的是，除非另有明确规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是直接连接，亦可以是通过中间媒介间接连接，可以是两个部件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。
[0033]此外，在本发明以下的描述中，除非另有说明，“多个”、“多组”、“多根”的含义是两个或两个以上。
[0034]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
[0035]请参阅图1-6，本发明提供一种技术方案：一种基于动力摩擦的红酒瓶表面标签纸去除装置，包括底座1，底座1的正面左侧底部固定连接有定位机构2，定位机构2的顶部固定连接有导向杆3，导向杆3的顶部固定连接有支撑板3，支撑板3的背面与底座1的正面固定连接，支撑板3对导向杆3起到固定作用，导向杆3的内壁套接有夹持机构5，导向杆3对夹持机构5起到导向和支撑作用，夹持机构5的背面与底座1的正面滑动连接，夹持机构5的内壁螺纹连接有第一调节机构6，第一调节机构6的表面与定位机构2的内壁滑动连接，第一调节机构6的背面与底座1的正面固定连接，底座1的正面右侧固定连接有第二调节机构7，第二调节机构7的表面螺纹连接有支撑机构8，支撑机构8的背面与底座1的正面滑动连接，支撑机构8靠近第二调节机构7的一侧固定连接有固定机构9，固定机构9的内壁设置有打磨机构10，底座1的正面并位于支撑机构8的右侧固定连接有驱动机构11，定位机构2的内壁、支撑机构8的内壁和驱动机构11的内壁均套接有第一传动带16，通过设置第一传动带16，第五转盘114转动，在第一传动带16的作用下，使第一转盘23和第四转盘88同时且同向转动，带动红酒瓶和打磨辊筒102同向转动，使红酒瓶和打磨辊筒102接触面相对滑动，有效的提高了打磨辊筒102对红酒瓶表面标签纸的打磨效果。
[0036]定位机构2包括第一支撑块21、第一转轴22、第一转盘23、定位板24和定位块25，第一支撑块21的背面与底座1的正面固定连接，第一支撑板3的内壁通过轴承固定连接有第一转轴22，第一转轴22的上下两侧分别固定连接有第一转盘23和定位板24，第一转盘23的内壁与第一传动带16的内壁套接，定位板24的顶部固定连接有定位块25，将红酒瓶瓶口套在定位块25表面上后，使定位块25对红酒瓶起到定位作用，第一支撑板3的顶部与导向杆3的底部固定连接，第一支撑板3的内壁与第一调节机构6的表面滑动连接。
[0037]夹持机构5包括第二支撑块51、第二转轴52、导向块53、支撑杆54、限位块55、推动板56、滑杆57、夹紧杆58和第一弹簧59，第二支撑块51的内壁与导向杆3的表面滑动连接，第二支撑板3的内壁与第一调节机构6的表面螺纹连接，第二支撑板3的背部与底座1的正面滑动连接，第二支撑板3的内壁通过轴承固定连接有第二转轴52，第二转轴52的底部固定连接有导向块53，导向块53的底部固定连接有支撑杆54，支撑杆54的底部固定连接有限位块55，支撑杆54的表面套接有推动板56，推动板56的内壁固定连接有滑杆57，滑杆57的表面套接有夹紧杆58，滑杆57对夹紧杆58起到带向和支撑作用，夹紧杆58的表面与导向块53的内壁滑动连接，推动板56与红酒瓶接触后，红酒瓶对推动板56起到阻挡作用，在导向块53的作用下，使夹紧杆58向红酒瓶的一侧移动，通过夹紧杆58将红酒瓶夹住，便于作业人员将红酒瓶固定在定位机构2与夹持机构5之间，导向块53的内壁顶部与推动板56的顶部均固定连接有第一弹簧59，第一弹簧59的弹力大于推动板56的重力，第一弹簧59对推动板56起到推动作用，使推动板56与导向块53之间的距离增大，在导向块53的作用下，使夹紧杆58向远离红酒瓶的一侧移动，将红酒瓶松开。
[0038]第一调节机构6包括第一螺纹杆61、第一固定块62和第一把手63，第一螺纹杆61的表面与第二支撑块51的内壁螺纹连接，第一螺纹杆61的表面与第一支撑板3的内壁滑动连接，第一螺纹杆61的表面上下两侧均通过轴承固定连接有第一固定块62，第一固定块62的背部与底座1的上表面固定连接，第一螺纹杆61的两端均固定连接有第一把手63，转动第一把手63，通过第一螺纹杆61使夹持机构5上下移动。
[0039]第二调节机构7包括第二固定块71、第二螺纹杆72和第二把手73，底座1的正面与第二固定块71的背面固定连接，第二固定块71的内壁通过轴承固定连接有第二螺纹杆72，第二螺纹杆72的右侧固定连接有第二把手73，第二螺纹杆72的表面与支撑机构8的内壁螺纹连接，转动第二把手73，通过第二螺纹杆72使支撑机构8左右移动。
[0040]支撑机构8包括第一支撑架81、第三转轴82、第二转盘83、第二支撑架84、第四转轴85、第三转盘86、第二传动带87和第四转盘88，第一支撑架81的内壁与第二螺纹杆72的表面螺纹连接，第一支撑架81的背部与底座1的正面滑动连接，第一支撑架81的内壁通过轴承固定连接有第三转轴82，第二转轴52的表面上下两侧均固定连接有第二转盘83，第一支撑架81的左侧固定连接有第二支撑架84，第二支撑架84的内壁通过轴承固定连接有第四转轴85，第四转轴85的表面固定连接有第三转盘86，第二转盘83的内壁与第三转盘86的内壁均套接有第二传动带87，第二转盘83转动，通过第二传动带87带动第三转盘86转动，第四转轴85靠近第二调节机构7的一侧与固定机构9远离第二调节机构7的一侧固定连接，第三转轴82的底部固定连接有第四转盘88，第四转盘88的内壁与第一传动带16的内壁套接。
[0041]固定机构9包括第一固定杆91、第二固定杆92和第二弹簧93，第一固定杆91远离第一调节机构6的一侧与第四转轴85靠近第二调节机构7的一侧固定连接，第一固定杆91表面套接有第二固定杆92，第二固定杆92的内壁设置有第二弹簧93，第二弹簧93对第二固定杆92起到推动作用，且第二弹簧93的弹力大于第二固定杆92的重力，第二固定杆92的内壁与打磨机构10的表面套接，通过设置固定机构9，更换或清洗打磨机构10时，拉动第二固定杆92，使第三螺纹杆101退出第二固定杆92内部，将打磨机构10与固定机构9分离开，便于作业人员将打磨机构10从固定机构9上拆卸下来，从而便于作业人员对打磨机构10进行更换和清洗。
[0042]打磨机构10包括第三螺纹杆101、打磨辊筒102和定位盘103，第三螺纹杆101的表面与第二固定杆92的内壁套接，第三螺纹杆101的表面套接有打磨辊筒102，打磨辊筒102与固定在定位机构2与夹持机构5之间的红酒瓶表面接触后，转动的打磨辊筒102对红酒瓶表面标签纸起到打磨作用，便于将红酒瓶表面标签纸去除掉，第三螺纹杆101的表面并位于打磨辊筒102的上下两侧均螺纹连接有定位盘103，通过设置打磨机构10，转动定位盘103，将打磨辊筒102松开，将打磨辊筒102移动到指定位置后，转动定位盘103，通过定位盘103将打磨辊筒102夹住，将打磨辊筒102与第三螺纹杆101固定在一起，便于作业人员对打磨辊筒102的位置进行调节，使打磨辊筒102对不同位置的标签纸进行打磨，提高该装置的通用性。
[0043]驱动机构11包括电机台111、驱动电机112、第五转轴113和第五转盘114，电机台111的背面与底座1的上表面固定连接，电机台111的正面固定连接有驱动电机112，驱动电机112的输出端通过联轴器固定连接有第五转轴113，第五转轴113的表面通过轴承与电机台111的内壁固定连接，第五转轴113的底部固定连接有第五转盘114，第五转盘114的内壁与第一传动带16的内壁套接。
[0044]该基于动力摩擦的红酒瓶表面标签纸去除装置工作时，将红酒瓶瓶口套在定位块25表面上，转动第一把手63，通过第一螺纹杆61使夹持机构5向下移动，推动板56与红酒瓶接触后，红酒瓶对推动板56起到阻挡作用，在导向块53的作用下，使夹紧杆58向红酒瓶的一侧移动，通过夹紧杆58将红酒瓶夹住，转动定位盘103，将打磨辊筒102松开，将打磨辊筒102移动到指定位置后，转动定位盘103，通过定位盘103将打磨辊筒102夹住，将打磨辊筒102与第三螺纹杆101固定在一起，使打磨辊筒102与标签纸对齐，打开驱动电机112，使第五转盘114转动，通过第一传动带16和第二传动带87带动打磨机构10转动，转动第二把手73，通过第二螺纹杆72使支撑机构8向左移动，将打磨辊筒102与固定在定位机构2与夹持机构5之间的红酒瓶表面接触，转动的打磨辊筒102对红酒瓶表面标签纸起到打磨作用，将红酒瓶表面标签纸去除掉，去标完成后，关闭驱动电机112，等红酒瓶和打磨机构10停止转动后，转动第二把手73，通过第二螺纹杆72使支撑机构8向右移动，将打磨辊筒102与红酒瓶分离开，转动第一把手63，通过第一螺纹杆61使夹持机构5向上移动，第一弹簧59推动推动板56，使推动板56与导向块53之间的距离增大，在导向块53的作用下，使夹紧杆58向远离红酒瓶的一侧移动，将红酒瓶松开，取下去标后的红酒瓶，更换或清洗打磨机构10时，拉动第二固定杆92，使第三螺纹杆101退出第二固定杆92内部，将打磨机构10与固定机构9分离开，使打磨机构10从固定机构9上拆卸下来，对打磨机构10进行更换和清洗。
[0045]综上所述，该基于动力摩擦的红酒瓶表面标签纸去除装置，通过设置第二调节机构7、支撑机构8、打磨机构10和驱动机构11，打开驱动电机112，使第五转盘114转动，通过第一传动带16和第二传动带87带动打磨机构10转动，转动第二把手73，通过第二螺纹杆72使支撑机构8向左移动，将打磨辊筒102与固定在定位机构2与夹持机构5之间的红酒瓶表面接触，转动的打磨辊筒102对红酒瓶表面标签纸起到打磨作用，便于将红酒瓶表面标签纸去除掉，从而有效的解决了目前，在对用过的红酒瓶进行回收利用时，需要对红酒瓶进行清洗，在清洗前需要先将红酒瓶表面标签纸撕下来，但标签纸粘的较紧，不便于作业人员直接将红酒瓶表面标签纸撕下来的问题。
[0046]同时，通过设置定位机构2、导向杆3、支撑板3、夹持机构5和第一调节机构6，将红酒瓶瓶口套在定位块25表面上，转动第一把手63，通过第一螺纹杆61使夹持机构5向下移动，推动板56与红酒瓶接触后，红酒瓶对推动板56起到阻挡作用，在导向块53的作用下，使夹紧杆58向红酒瓶的一侧移动，通过夹紧杆58将红酒瓶夹住，便于作业人员将红酒瓶固定在定位机构2与夹持机构5之间。
[0047]同时，通过设置固定机构9，更换或清洗打磨机构10时，拉动第二固定杆92，使第三螺纹杆101退出第二固定杆92内部，将打磨机构10与固定机构9分离开，便于作业人员将打磨机构10从固定机构9上拆卸下来，从而便于作业人员对打磨机构10进行更换和清洗。
[0048]同时，通过设置打磨机构10，转动定位盘103，将打磨辊筒102松开，将打磨辊筒102移动到指定位置后，转动定位盘103，通过定位盘103将打磨辊筒102夹住，将打磨辊筒102与第三螺纹杆101固定在一起，便于作业人员对打磨辊筒102的位置进行调节，使打磨辊筒102对不同位置的标签纸进行打磨，提高该装置的通用性。
[0049]同时，通过设置第一传动带16，第五转盘114转动，在第一传动带16的作用下，使第一转盘23和第四转盘88同时且同向转动，带动红酒瓶和打磨辊筒102同向转动，使红酒瓶和打磨辊筒102接触面相对滑动，有效的提高了打磨辊筒102对红酒瓶表面标签纸的打磨效果。
