本发明公开了一种新型的农业划沟器，其结构包括：微耕轮、传动机构、定位块、连接盘、发动机、油箱、支撑杆、手柄、橡胶轮，微耕轮水平安装于传动机构左右两端并且采用活动连接，传动机构水平固定在微耕轮中部并且与发动机采用电连接，定位块与连接盘轴心共线，连接盘垂直安装于定位块上端并且与油箱采用过盈配合，发动机竖直紧贴于油箱上端并且与连接盘采用相配合，油箱与发动机为一体化结构，支撑杆共设有两个且水平安装于传动机构顶端两侧并且焊接在一起，手柄水平嵌套于支撑杆外圈并且采用间隙配合，本发明传动机构实现了在使用过程中深浅一致、行距稳定、覆土良好、工作效率高等特点。
权利要求
1.一种新型的农业划沟器，其结构包括：微耕轮(1)、传动机构(2)、定位块(3)、连接盘(4)、发动机(5)、油箱(6)、支撑杆(7)、手柄(8)、橡胶轮(9)，其特征在于：所述微耕轮(1)水平安装于传动机构(2)左右两端并且采用活动连接，所述传动机构(2)水平固定在微耕轮(1)中部并且与发动机(5)采用电连接，所述定位块(3)与连接盘(4)轴心共线，所述连接盘(4)垂直安装于定位块(3)上端并且与油箱(6)采用过盈配合，所述发动机(5)竖直紧贴于油箱(6)上端并且与连接盘(4)采用相配合，所述油箱(6)与发动机(5)为一体化结构，所述支撑杆(7)共设有两个且水平安装于传动机构(2)顶端两侧并且焊接在一起，所述手柄(8)水平嵌套于支撑杆(7)外圈并且采用间隙配合，所述橡胶轮(9)共设有两个且均匀固定在支撑杆(7)左右两端；所述传动机构(2)由锯齿组件(201)、本体(202)、齿轮传动机构(203)、滑轮传动组件(204)、第一支撑杆(205)、伺服电机(206)、牵引杆(207)、第二支撑杆(208)、螺旋杆(209)组成；所述锯齿组件(201)竖直固定在第二支撑杆(208)下端并且与螺旋杆(209)采用活动连接，所述本体(202)与微耕轮(1)为一体化结构，所述齿轮传动机构(203)垂直安装于牵引杆(207)下端并且与滑轮传动组件(204)采用机械连接，所述滑轮传动组件(204)水平固定在本体(202)左端并且焊接在一起，所述第一支撑杆(205)与第二支撑杆(208)轴心共线，所述伺服电机(206)水平安装于牵引杆(207)左端并且与第一支撑杆(205)采用电连接，所述牵引杆(207)水平紧贴于第二支撑杆(208)左端并且与齿轮传动机构(203)采用相啮合，所述第二支撑杆(208)水平安装于牵引杆(207)右端并且与锯齿组件(201)采用过盈配合，所述螺旋杆(209)水平嵌入第二支撑杆(208)内部右端并且与锯齿组件(201)采用活动连接。
2.根据权利要求1所述的一种新型的农业划沟器，其特征在于：所述锯齿组件(201)由固定栓(2011)、弯齿(2012)、齿轮槽(2013)组成，所述固定栓(2011)竖直固定在第二支撑杆(208)下端并且采用螺母固定，所述弯齿(2012)水平安装于固定栓(2011)右端并且与齿轮槽(2013)采用间隙配合，所述齿轮槽(2013)共设有多个且均匀紧贴于弯齿(2012)右端并且与螺旋杆(209)采用机械连接。
3.根据权利要求1所述的一种新型的农业划沟器，其特征在于：所述齿轮传动机构(203)由从动轮(2031)、第一齿轮(2032)、连接杆(2033)、第二齿轮(2034)组成，所述从动轮(2031)水平固定在牵引杆(207)左端并且焊接在一起，所述第一齿轮(2032)与第二齿轮(2034)轴心共线，所述连接杆(2033)截面为矩形结构且水平固定在第一齿轮(2032)与第二齿轮(2034)中部并且采用螺母固定，所述第二齿轮(2034)水平安装于第二支撑杆(208)左端并且采用过盈配合。
4.根据权利要求1所述的一种新型的农业划沟器，其特征在于：所述滑轮传动组件(204)由第一滑轮(2041)、第二滑轮(2042)、第三滑轮(2043)、第四滑轮(2044)、固定块(2045)、复位弹簧(2046)、张紧带(2047)组成，所述第一滑轮(2041)与第二滑轮(2042)轴心共线，所述第二滑轮(2042)水平紧贴于本体(202)左端并且焊接在一起，所述第三滑轮(2043)水平固定在复位弹簧(2046)左端并且与第四滑轮(2044)采用过盈配合，所述第四滑轮(2044)竖直安装于伺服电机(206)下端并且与第一齿轮(2032)采用机械连接，所述固定块(2045)截面为矩形结构且竖直固定在复位弹簧(2046)上端，所述复位弹簧(2046)垂直安装于固定块(2045)底端并且焊接在一起，所述张紧带(2047)水平紧贴于第一滑轮(2041)、第二滑轮(2042)、第三滑轮(2043)与第四滑轮(2044)外圈并且与第一齿轮(2032)采用活动连接。
5.根据权利要求1所述的一种新型的农业划沟器，其特征在于：所述伺服电机(206)由联轴器(2061)、导向杆(2062)、减速电机(2063)组成，所述联轴器(2061)共设有两个且均匀嵌套于导向杆(2062)外圈并且与减速电机(2063)采用电连接，所述导向杆(2062)截面为矩形结构且水平贯穿于联轴器(2061)内部并且采用过盈配合，所述减速电机(2063)水平固定在从动轮(2031)左端并且与导向杆(2062)采用相配合。
6.根据权利要求1或3所述的一种新型的农业划沟器，其特征在于：所述牵引杆(207)由限位块(2071)、第一推动杆(2072)、第二推动杆(2073)组成，所述限位块(2071)截面为矩形结构且水平紧贴于第二支撑杆(208)侧端并且焊接在一起，所述第一推动杆(2072)与第二推动杆(2073)为一体化结构，所述从动轮(2031)水平固定在第二推动杆(2073)左端并且与第一推动杆(2072)采用活动连接。
7.根据权利要求1或2所述的一种新型的农业划沟器，其特征在于：所述螺旋杆(209)由主动轮(2091)、螺杆(2092)、螺纹(2093)组成，所述齿轮槽(2013)水平安装于主动轮(2091)左端并且采用相啮合，所述螺杆(2092)与螺纹(2093)轴心共线，所述螺纹(2093)水平嵌套于螺杆(2092)外圈并且焊接在一起。
8.根据权利要求1所述的一种新型的农业划沟器，其特征在于：所述定位块(3)与连接盘(4)均垂直安装于油箱(6)下端并且与发动机(5)采用相配合。
说明书
一种新型的农业划沟器
技术领域
[0001]本发明是一种新型的农业划沟器，属于农业划沟器技术领域。
背景技术
[0002]农业机械，其包括能够在地面或农作物上滚压用于土壤耕作或收割农作物的装置，包含对平整的土壤进行划沟的装置，以便于后续的播种，现有划沟器结构复杂，使用和修理不便。
[0003]但现有技术不够完善，容易发生堵塞、粘土、缠草、种子覆盖不严，未能及时予以排除。
发明内容
[0004]针对现有技术存在的不足，本发明目的是提供一种新型的农业划沟器，以解决现有技术不够完善，容易发生堵塞、粘土、缠草、种子覆盖不严，未能及时予以排除的问题。
[0005]为了实现上述目的，本发明是通过如下的技术方案来实现：一种新型的农业划沟器，其结构包括：微耕轮、传动机构、定位块、连接盘、发动机、油箱、支撑杆、手柄、橡胶轮，所述微耕轮水平安装于传动机构左右两端并且采用活动连接，所述传动机构水平固定在微耕轮中部并且与发动机采用电连接，所述定位块与连接盘轴心共线，所述连接盘垂直安装于定位块上端并且与油箱采用过盈配合，所述发动机竖直紧贴于油箱上端并且与连接盘采用相配合，所述油箱与发动机为一体化结构，所述支撑杆共设有两个且水平安装于传动机构顶端两侧并且焊接在一起，所述手柄水平嵌套于支撑杆外圈并且采用间隙配合，所述橡胶轮共设有两个且均匀固定在支撑杆左右两端，所述传动机构由锯齿组件、本体、齿轮传动机构、滑轮传动组件、第一支撑杆、伺服电机、牵引杆、第二支撑杆、螺旋杆组成，所述锯齿组件竖直固定在第二支撑杆下端并且与螺旋杆采用活动连接，所述本体与微耕轮为一体化结构，所述齿轮传动机构垂直安装于牵引杆下端并且与滑轮传动组件采用机械连接，所述滑轮传动组件水平固定在本体左端并且焊接在一起，所述第一支撑杆与第二支撑杆轴心共线，所述伺服电机水平安装于牵引杆左端并且与第一支撑杆采用电连接，所述牵引杆水平紧贴于第二支撑杆左端并且与齿轮传动机构采用相啮合，所述第二支撑杆水平安装于牵引杆右端并且与锯齿组件采用过盈配合，所述螺旋杆水平嵌入第二支撑杆内部右端并且与锯齿组件采用活动连接。
[0006]进一步地，所述锯齿组件由固定栓、弯齿、齿轮槽组成，所述固定栓竖直固定在第二支撑杆下端并且采用螺母固定，所述弯齿水平安装于固定栓右端并且与齿轮槽采用间隙配合，所述齿轮槽共设有多个且均匀紧贴于弯齿右端并且与螺旋杆采用机械连接。
[0007]进一步地，所述齿轮传动机构由从动轮、第一齿轮、连接杆、第二齿轮组成，所述从动轮水平固定在牵引杆左端并且焊接在一起，所述第一齿轮与第二齿轮轴心共线，所述连接杆截面为矩形结构且水平固定在第一齿轮与第二齿轮中部并且采用螺母固定，所述第二齿轮水平安装于第二支撑杆左端并且采用过盈配合。
[0008]进一步地，所述滑轮传动组件由第一滑轮、第二滑轮、第三滑轮、第四滑轮、固定块、复位弹簧、张紧带组成，所述第一滑轮与第二滑轮轴心共线，所述第二滑轮水平紧贴于本体左端并且焊接在一起，所述第三滑轮水平固定在复位弹簧左端并且与第四滑轮采用过盈配合，所述第四滑轮竖直安装于伺服电机下端并且与第一齿轮采用机械连接，所述固定块截面为矩形结构且竖直固定在复位弹簧上端，所述复位弹簧垂直安装于固定块底端并且焊接在一起，所述张紧带水平紧贴于第一滑轮、第二滑轮、第三滑轮与第四滑轮外圈并且与第一齿轮采用活动连接。
[0009]进一步地，所述伺服电机由联轴器、导向杆、减速电机组成，所述联轴器共设有两个且均匀嵌套于导向杆外圈并且与减速电机采用电连接，所述导向杆截面为矩形结构且水平贯穿于联轴器内部并且采用过盈配合，所述减速电机水平固定在从动轮左端并且与导向杆采用相配合。
[0010]进一步地，所述牵引杆由限位块、第一推动杆、第二推动杆组成，所述限位块截面为矩形结构且水平紧贴于第二支撑杆侧端并且焊接在一起，所述第一推动杆与第二推动杆为一体化结构，所述从动轮水平固定在第二推动杆左端并且与第一推动杆采用活动连接。
[0011]进一步地，所述螺旋杆由主动轮、螺杆、螺纹组成，所述齿轮槽水平安装于主动轮左端并且采用相啮合，所述螺杆与螺纹轴心共线，所述螺纹水平嵌套于螺杆外圈并且焊接在一起。
[0012]进一步地，所述定位块与连接盘均垂直安装于油箱下端并且与发动机采用相配合。
[0013]有益效果
[0014]本发明一种新型的农业划沟器，首先通过操作人员手握手柄并且启动油门使发动机进行发电，再通过传动机构内部结构中的伺服电机进行对固定块的发电使张紧带进行带动第一滑轮、第二滑轮、第三滑轮与第四滑轮，在限位块左端的第一推动杆与第二推动杆的机械连接工作下从动轮随着进行转动，此时，固定在连接杆左右两端的第一齿轮与第二齿轮进行带动第二支撑杆使锯齿组件与螺旋杆相啮合情况下进行带动主动轮来完成微耕轮工作，实现了在使用过程中深浅一致、行距稳定、覆土良好、工作效率高等特点。
附图说明
[0015]通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

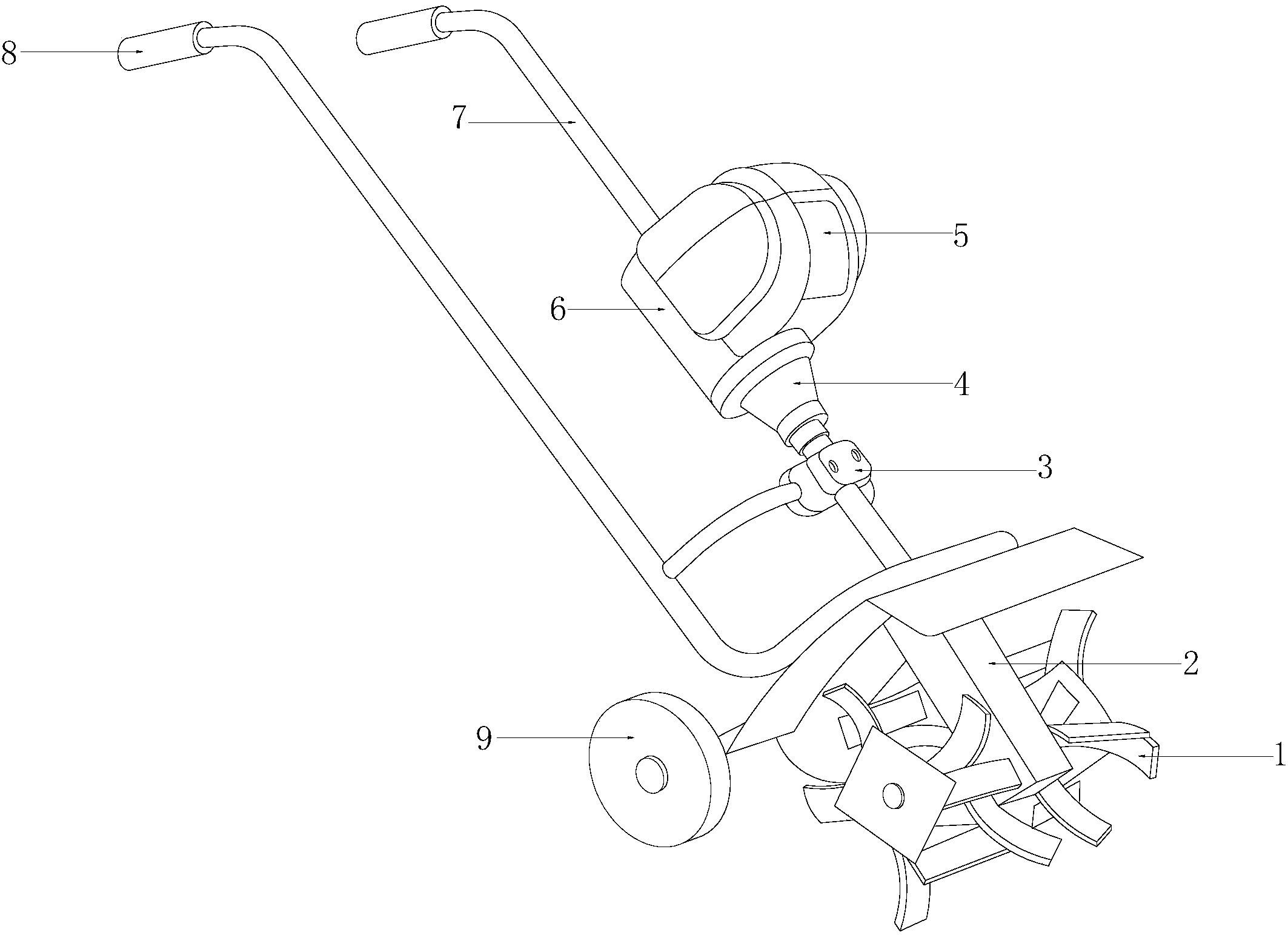

[0016]图1为本发明一种新型的农业划沟器的结构示意图。
[0017]图2为本发明一种新型的农业划沟器的传动机构内部结构图。
[0018]图3为本发明一种新型的农业划沟器的传动机构内部详细结构图。
[0019]图4为图2中的A。
[0020]图中：微耕轮-1、传动机构-2、定位块-3、连接盘-4、发动机-5、油箱-6、支撑杆-7、手柄-8、橡胶轮-9、锯齿组件-201、本体-202、齿轮传动机构-203、滑轮传动组件-204、第一支撑杆-205、伺服电机-206、牵引杆-207、第二支撑杆-208、螺旋杆-209、固定栓-2011、弯齿-2012、齿轮槽-2013、从动轮-2031、第一齿轮-2032、连接杆-2033、第二齿轮-2034、第一滑轮-2041、第二滑轮-2042、第三滑轮-2043、第四滑轮-2044、固定块-2045、复位弹簧-2046、张紧带-2047、联轴器-2061、导向杆-2062、减速电机-2063、限位块-2071、第一推动杆-2072、第二推动杆-2073、主动轮-2091、螺杆-2092、螺纹-2093。
具体实施方式
[0021]为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。
[0022]请参阅图1-图4，本发明提供一种新型的农业划沟器技术方案：其结构包括：微耕轮1、传动机构2、定位块3、连接盘4、发动机5、油箱6、支撑杆7、手柄8、橡胶轮9，所述微耕轮1水平安装于传动机构2左右两端并且采用活动连接，所述传动机构2水平固定在微耕轮1中部并且与发动机5采用电连接，所述定位块3与连接盘4轴心共线，所述连接盘4垂直安装于定位块3上端并且与油箱6采用过盈配合，所述发动机5竖直紧贴于油箱6上端并且与连接盘4采用相配合，所述油箱6与发动机5为一体化结构，所述支撑杆7共设有两个且水平安装于传动机构2顶端两侧并且焊接在一起，所述手柄8水平嵌套于支撑杆7外圈并且采用间隙配合，所述橡胶轮9共设有两个且均匀固定在支撑杆7左右两端，所述传动机构2由锯齿组件201、本体202、齿轮传动机构203、滑轮传动组件204、第一支撑杆205、伺服电机206、牵引杆207、第二支撑杆208、螺旋杆209组成，所述锯齿组件201竖直固定在第二支撑杆208下端并且与螺旋杆209采用活动连接，所述本体202与微耕轮1为一体化结构，所述齿轮传动机构203垂直安装于牵引杆207下端并且与滑轮传动组件204采用机械连接，所述滑轮传动组件204水平固定在本体202左端并且焊接在一起，所述第一支撑杆205与第二支撑杆208轴心共线，所述伺服电机206水平安装于牵引杆207左端并且与第一支撑杆205采用电连接，所述牵引杆207水平紧贴于第二支撑杆208左端并且与齿轮传动机构203采用相啮合，所述第二支撑杆208水平安装于牵引杆207右端并且与锯齿组件201采用过盈配合，所述螺旋杆209水平嵌入第二支撑杆208内部右端并且与锯齿组件201采用活动连接，所述锯齿组件201由固定栓2011、弯齿2012、齿轮槽2013组成，所述固定栓2011竖直固定在第二支撑杆208下端并且采用螺母固定，所述弯齿2012水平安装于固定栓2011右端并且与齿轮槽2013采用间隙配合，所述齿轮槽2013共设有多个且均匀紧贴于弯齿2012右端并且与螺旋杆209采用机械连接，所述齿轮传动机构203由从动轮2031、第一齿轮2032、连接杆2033、第二齿轮2034组成，所述从动轮2031水平固定在牵引杆207左端并且焊接在一起，所述第一齿轮2032与第二齿轮2034轴心共线，所述连接杆2033截面为矩形结构且水平固定在第一齿轮2032与第二齿轮2034中部并且采用螺母固定，所述第二齿轮2034水平安装于第二支撑杆208左端并且采用过盈配合，所述滑轮传动组件204由第一滑轮2041、第二滑轮2042、第三滑轮2043、第四滑轮2044、固定块2045、复位弹簧2046、张紧带2047组成，所述第一滑轮2041与第二滑轮2042轴心共线，所述第二滑轮2042水平紧贴于本体202左端并且焊接在一起，所述第三滑轮2043水平固定在复位弹簧2046左端并且与第四滑轮2044采用过盈配合，所述第四滑轮2044竖直安装于伺服电机206下端并且与第一齿轮2032采用机械连接，所述固定块2045截面为矩形结构且竖直固定在复位弹簧2046上端，所述复位弹簧2046垂直安装于固定块2045底端并且焊接在一起，所述张紧带2047水平紧贴于第一滑轮2041、第二滑轮2042、第三滑轮2043与第四滑轮2044外圈并且与第一齿轮2032采用活动连接，所述伺服电机206由联轴器2061、导向杆2062、减速电机2063组成，所述联轴器2061共设有两个且均匀嵌套于导向杆2062外圈并且与减速电机2063采用电连接，所述导向杆2062截面为矩形结构且水平贯穿于联轴器2061内部并且采用过盈配合，所述减速电机2063水平固定在从动轮2031左端并且与导向杆2062采用相配合，所述牵引杆207由限位块2071、第一推动杆2072、第二推动杆2073组成，所述限位块2071截面为矩形结构且水平紧贴于第二支撑杆208侧端并且焊接在一起，所述第一推动杆2072与第二推动杆2073为一体化结构，所述从动轮2031水平固定在第二推动杆2073左端并且与第一推动杆2072采用活动连接，所述螺旋杆209由主动轮2091、螺杆2092、螺纹2093组成，所述齿轮槽2013水平安装于主动轮2091左端并且采用相啮合，所述螺杆2092与螺纹2093轴心共线，所述螺纹2093水平嵌套于螺杆2092外圈并且焊接在一起，所述定位块3与连接盘4均垂直安装于油箱6下端并且与发动机5采用相配合。
[0023]本专利所述的传动机构2农机设备，代替传统手工操作，具有效率高、携带方便等特点。
[0024]在一种新型的农业划沟器进行使用时，首先通过操作人员手握手柄8并且启动油门使发动机5进行发电，再通过传动机构2内部结构中的伺服电机206进行对固定块2045的发电使张紧带2047进行带动第一滑轮2041、第二滑轮2042、第三滑轮2043与第四滑轮2044，在限位块2071左端的第一推动杆2072与第二推动杆2073的机械连接工作下从动轮2031随着进行转动，此时，固定在连接杆2033左右两端的第一齿轮2032与第二齿轮2034进行带动第二支撑杆208使锯齿组件201与螺旋杆209相啮合情况下进行带动主动轮2091来完成微耕轮1工作，实现了在使用过程中深浅一致、行距稳定、覆土良好、工作效率高等特点。
[0025]本发明解决的问题是现有技术不够完善，容易发生堵塞、粘土、缠草、种子覆盖不严，未能及时予以排除，本发明通过上述部件的互相组合，实现了在使用过程中深浅一致、行距稳定、覆土良好、工作效率高等特点。
[0026]以上显示和描述了本发明的基本原理和主要特征和本发明的优点,对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明，因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内，不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
[0027]此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
