本发明公开了一种农业固体废物杂质去除设备，包括除杂箱，所述除杂箱内设有开口朝左的除杂空间，所述除杂空间上端壁内设有分批机构，所述分批机构包括嵌设在所述除杂箱上端面内的储存块，所述储存块下端壁内设有转盘，所述转盘内设有上端壁连通所述储存块的储存腔，往所述储存块内装入谷壳、木屑等农业固体废物，在重力作用下，部分谷壳、木屑等农业固体废物会自动进入所述储存腔内，本发明可将农业固体废物定量分离进行除杂，小批量的除杂形式使得处理效果更好，且分离自动进行，十分简便，发明在除杂箱内部进行，不易造成扬尘，减少对工作环境以及外界空间的污染。
权利要求
1.一种农业固体废物杂质去除设备，包括除杂箱,其特征在于：所述除杂箱内设有开口朝左的除杂空间，所述除杂空间上端壁内设有分批机构，所述分批机构包括嵌设在所述除杂箱上端面内的储存块，所述储存块下端壁内设有转盘，所述转盘内设有上端壁连通所述储存块的储存腔，往所述储存块内装入谷壳、木屑等农业固体废物，在重力作用下，部分谷壳、木屑等农业固体废物会自动进入所述储存腔内，通过所述转盘的转动可将储存腔内的壳、木屑等农业固体废物排入所述除杂空间内；所述除杂空间内设有放置机构，所述放置机构包括设置在所述除杂空间内的支撑板，所述支撑板前端面固定设有底部板，所述底部板下端面固定设有固定块，所述固定块前端面固定设有定位杆，所述驱动电机上通过第一扭簧转动设有转动块，所述支撑板前侧设有放置块，所述放置块内嵌设有滤网，所述转盘排入所述除杂空间内的壳、木屑等农业固体废物会掉落至所述滤网上端面上；所述放置机构下侧设有控制机构，所述控制机构包括皮带，所述皮带外端面固定设有四个推块与一个推杆，所述推块随所述皮带运动时可推动所述转动块，所述推杆随所述皮带运动时可推动所述固定块。
2.根据权利要求 1 所述的一种农业固体废物杂质去除设备，其特征在于：所述分批机构还包括嵌设在所述除杂箱内的动力电机，所述动力电机上固定设有动力轴，所述转盘固定设置在所述动力轴上，所述转盘下侧设有下端壁连通所述除杂空间的连接腔。
3.根据权利要求 1 所述的一种农业固体废物杂质去除设备，其特征在于：所述除杂空间右端壁设有左端壁连通所述除杂空间的空腔，所述空腔前端壁固定设有齿条，所述齿条后端面位于所述支撑板前端面的前侧，所述空腔下端壁通过排出口连通外界空间。
4.根据权利要求 3所述的一种农业固体废物杂质去除设备，其特征在于：所述放置机构还包括设置在所述除杂空间后端壁内的滑动腔，所述滑动腔前端壁连通所述除杂空间与所述空腔，所述滑动腔左端壁固定设有压力弹簧，所述压力弹簧右端固定设有与所述滑动腔滑动连接的滑动块，所述滑动块前端位于所述除杂空间内，所述支撑板与所述滑动块前端固定连接，所述支撑板前端面内通过第二扭簧转动设有扭力轴，所述扭力轴上固定设有齿轮与转杆，所述转杆位于所述齿轮前侧，所述放置块固定设置在所述转杆上端面。
5.根据权利要求4所述的一种农业固体废物杂质去除设备，其特征在于：所述控制机构还包括固定设置在所述除杂空间后端壁的驱动电机，所述驱动电机前端面控制有驱动轴，所述驱动轴上固定设有驱动带轮，所述除杂空间后端壁转动设有传动轴，所述传动轴上固定设有传动带轮，所述传动带轮与所述驱动带轮通过所述皮带摩擦传动。
说明书
一种农业固体废物杂质去除设备
技术领域
[0001]本发明涉及固体废物处理领域，具体为一种农业固体废物杂质去除设备。
背景技术
[0002]农业固体废物是指农业生产过程和农民生活中所排放出的固体废弃物，废竹、木屑、稻草、麦秸、蔗渣等都属于农业固体废物，在建筑等领域常将清洁的稻壳木屑等作为原材料使用，而现有的农业固体废物的除杂方法大多为统一除杂，处理效果较差，在处理过程中容易造成扬尘，既破坏工作环境，又可能导致产物二次污染。
发明内容
[0003]本发明要解决的技术问题是提供一种农业固体废物杂质去除设备，克服农业固体废物的除杂效果差等情况。
[0004]本发明是通过以下技术方案来实现的。
[0005]本发明的一种农业固体废物杂质去除设备，包括除杂箱，所述除杂箱内设有开口朝左的除杂空间，所述除杂空间上端壁内设有分批机构，所述分批机构包括嵌设在所述除杂箱上端面内的储存块，所述储存块下端壁内设有转盘，所述转盘内设有上端壁连通所述储存块的储存腔，往所述储存块内装入谷壳、木屑等农业固体废物，在重力作用下，部分谷壳、木屑等农业固体废物会自动进入所述储存腔内，通过所述转盘的转动可将储存腔内的壳、木屑等农业固体废物排入所述除杂空间内；所述除杂空间内设有放置机构，所述放置机构包括设置在所述除杂空间内的支撑板，所述支撑板前端面固定设有底部板，所述底部板下端面固定设有固定块，所述固定块前端面固定设有定位杆，所述驱动电机上通过第一扭簧转动设有转动块，所述支撑板前侧设有放置块，所述放置块内嵌设有滤网，所述转盘排入所述除杂空间内的壳、木屑等农业固体废物会掉落至所述滤网上端面上；所述放置机构下侧设有控制机构，所述控制机构包括皮带，所述皮带外端面固定设有四个推块与一个推杆，所述推块随所述皮带运动时可推动所述转动块，所述推杆随所述皮带运动时可推动所述固定块。
[0006]优选地，所述分批机构还包括嵌设在所述除杂箱内的动力电机，所述动力电机上固定设有动力轴，所述转盘固定设置在所述动力轴上，所述转盘下侧设有下端壁连通所述除杂空间的连接腔。
[0007]优选地，所述除杂空间右端壁设有左端壁连通所述除杂空间的空腔，所述空腔前端壁固定设有齿条，所述齿条后端面位于所述支撑板前端面的前侧，所述空腔下端壁通过排出口连通外界空间。
[0008]优选地，所述放置机构还包括设置在所述除杂空间后端壁内的滑动腔，所述滑动腔前端壁连通所述除杂空间与所述空腔，所述滑动腔左端壁固定设有压力弹簧，所述压力弹簧右端固定设有与所述滑动腔滑动连接的滑动块，所述滑动块前端位于所述除杂空间内，所述支撑板与所述滑动块前端固定连接，所述支撑板前端面内通过第二扭簧转动设有扭力轴，所述扭力轴上固定设有齿轮与转杆，所述转杆位于所述齿轮前侧，所述放置块固定设置在所述转杆上端面。
[0009]优选地，所述控制机构还包括固定设置在所述除杂空间后端壁的驱动电机，所述驱动电机前端面控制有驱动轴，所述驱动轴上固定设有驱动带轮，所述除杂空间后端壁转动设有传动轴，所述传动轴上固定设有传动带轮，所述传动带轮与所述驱动带轮通过所述皮带摩擦传动。
[0010]本发明的有益效果 ：本发明可将农业固体废物定量分离进行除杂，小批量的除杂形式使得处理效果更好，且分离自动进行，十分简便，发明在除杂箱内部进行，不易造成扬尘，减少对工作环境以及外界空间的污染。
附图说明
[0011]为了更清楚地说明发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

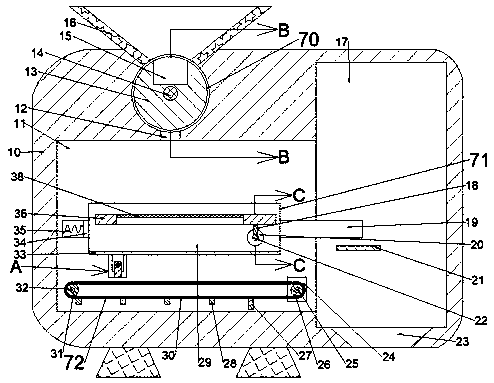

[0012]图 1 是本发明实施例的结构示意图；图 2 是本发明实施例图1中A处放大示意图；图 3 是本发明实施例图1中B-B方向示意图；图 4 是本发明实施例图1中C-C方向示意图。
具体实施方式
[0013]下面结合图1-4对本发明进行详细说明，其中，为叙述方便，现对下文所说的方位规定如下：下文所说的上下左右前后方向与图1本身投影关系的上下左右前后方向一致。
[0014]结合附图1-4所述的一种农业固体废物杂质去除设备，包括除杂箱10，所述除杂箱10内设有开口朝左的除杂空间11，所述除杂空间11上端壁内设有分批机构70，所述分批机构70包括嵌设在所述除杂箱10上端面内的储存块16，所述储存块16下端壁内设有转盘13，所述转盘13内设有上端壁连通所述储存块16的储存腔15，往所述储存块16内装入谷壳、木屑等农业固体废物，在重力作用下，部分谷壳、木屑等农业固体废物会自动进入所述储存腔15内，通过所述转盘13的转动可将储存腔15内的壳、木屑等农业固体废物排入所述除杂空间11内；所述除杂空间11内设有放置机构71，所述放置机构71包括设置在所述除杂空间11内的支撑板29，所述支撑板29前端面固定设有底部板33，所述底部板33下端面固定设有固定块40，所述固定块40前端面固定设有定位杆42，所述驱动电机24上通过第一扭簧41转动设有转动块39，所述支撑板29前侧设有放置块36，所述放置块36内嵌设有滤网38，所述转盘13排入所述除杂空间11内的壳、木屑等农业固体废物会掉落至所述滤网38上端面上；所述放置机构71下侧设有控制机构72，所述控制机构72包括皮带30，所述皮带30外端面固定设有四个推块28与一个推杆27，所述推块28随所述皮带30运动时可推动所述转动块39，所述推杆27随所述皮带30运动时可推动所述固定块40。
[0015]有益地，所述分批机构70还包括嵌设在所述除杂箱10内的动力电机43，所述动力电机43上固定设有动力轴14，所述转盘13固定设置在所述动力轴14上，所述转盘13下侧设有下端壁连通所述除杂空间11的连接腔12。
[0016]有益地，所述除杂空间11右端壁设有左端壁连通所述除杂空间11的空腔17，所述空腔17前端壁固定设有齿条21，所述齿条21后端面位于所述支撑板29前端面的前侧，所述空腔17下端壁通过排出口23连通外界空间。
[0017]有益地，所述放置机构71还包括设置在所述除杂空间11后端壁内的滑动腔19，所述滑动腔19前端壁连通所述除杂空间11与所述空腔17，所述滑动腔19左端壁固定设有压力弹簧35，所述压力弹簧35右端固定设有与所述滑动腔19滑动连接的滑动块34，所述滑动块34前端位于所述除杂空间11内，所述支撑板29与所述滑动块34前端固定连接，所述支撑板29前端面内通过第二扭簧44转动设有扭力轴22，所述扭力轴22上固定设有齿轮20与转杆18，所述转杆18位于所述齿轮20前侧，所述放置块36固定设置在所述转杆18上端面。
[0018]有益地，所述控制机构72还包括固定设置在所述除杂空间11后端壁的驱动电机24，所述驱动电机24前端面控制有驱动轴25，所述驱动轴25上固定设有驱动带轮26，所述除杂空间11后端壁转动设有传动轴32，所述传动轴32上固定设有传动带轮31，所述传动带轮31与所述驱动带轮26通过所述皮带30摩擦传动。
[0019]初始状态时，压力弹簧35处于正常状态。
[0020]往储存块16内装入需要除去杂质的谷壳、木屑等农业固体废物，在重力作用下，部分谷壳、木屑等农业固体废物会自动进入储存腔15内，启动动力电机43，驱动动力轴14转动一圈，动力轴14带动转盘13转动，通过转盘13的转动可将储存腔15内的谷壳、木屑等农业固体废物通过连接腔12排至滤网38上，转盘13复位，在重力作用下，部分谷壳、木屑等农业固体废物继续自动进入储存腔15内；启动驱动电机24，驱动驱动轴25转动，驱动轴25带动驱动带轮26转动，通过驱动带轮26与皮带30的摩擦传动，带动皮带30运动，皮带30带动四个推块28与一个推杆27运动，第一个推块28运动与转动块39相抵，推动转动块39向右运动，压力弹簧35被拉伸，压力弹簧35弹力增大，使得转动块39发生转动，直至转动块39无法挡住第一个推块28，则压力弹簧35复位，带动支撑板29向左运动，从而带动滤网38上的谷壳、木屑等农业固体废物向左运动，使得滤网38上的谷壳、木屑等农业固体废物中的杂质掉落，接着第二个推块28将转动块39抵住，继续推动转动块39向右运动，在四个推块28的作用下，滤网38上的谷壳、木屑等农业固体左右反复运动，将滤网38上的谷壳、木屑等农业固体废物中的杂质抖掉，接着推杆27与固定块40相抵，推动支撑板29往右运动，支撑板29带动齿轮20往右运动，齿轮20往右运动后与齿条21啮合，通过齿条21与齿轮20的啮合，带动齿轮20转动，齿轮20带动扭力轴22转动，第二扭簧44被压缩，扭力轴22带动放置块36转动，将滤网38上除杂后的谷壳、木屑等农业固体废物从排出口23排出；重复上述操作可继续对储存块16内的谷壳、木屑等农业固体废物进行除杂。
[0021]上述实施例只为说明本发明的技术构思及特点，其目的在于让熟悉此领域技术的人士能够了解本发明内容并加以实施，并不能以此限制本发明的保护范围。凡根据本发明精神实质所作的等效变化或修饰，都应涵盖在本发明的保护范围内。
